Questões de Engenharia Elétrica do ano 2009

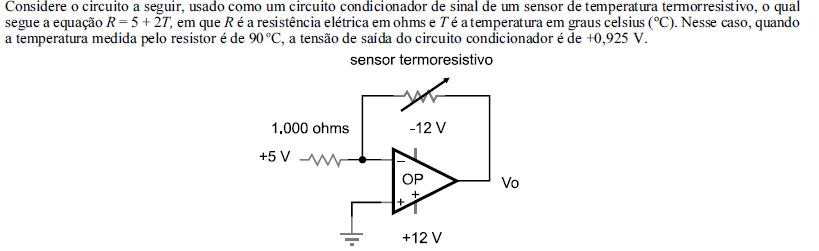

O controle de temperatura é muito aplicado no setor industrial e civil. A figura acima mostra, de modo simplificado, o diagrama de um controlador de temperatura. Com base nesse diagrama, julgue os itens a seguir.

• C. Certo
• E. Errado

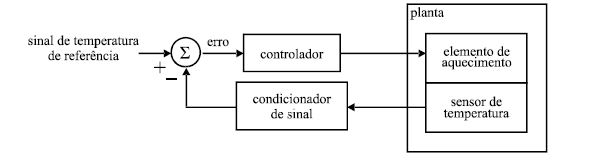

O controle de temperatura é muito aplicado no setor industrial e civil. A figura acima mostra, de modo simplificado, o diagrama de um controlador de temperatura. Com base nesse diagrama, julgue os itens a seguir.

Quando o sensor de temperatura termorresistivo é um RTD (resistive temperature detector) de platina, a calibração do sistema não se faz necessária.

• C. Certo
• E. Errado

O controle de temperatura é muito aplicado no setor industrial e civil. A figura acima mostra, de modo simplificado, o diagrama de um controlador de temperatura. Com base nesse diagrama, julgue os itens a seguir.

O uso do termopar como sensor de temperatura tornaria o condicionador de sinal desnecessário.

• C. Certo
• E. Errado

Considere o diagrama em blocos de um sistema de controle analógico hipotético mostrado na figura a seguir. O esquema mostra os blocos correspondentes aos principais componentes do sistema de controle.

Considerando o sistema de controle acima e os seus componentes, julgue os itens subsequentes.

I Nesse sistema, o atuador é acionado a partir de um sinal eletromecânico de saída medido diretamente do processo.

II Os atuadores não podem ser do tipo magnético.

III Alguns tipos de válvulas e cilindros pneumáticos são exemplos de atuadores.

IV O sensor é um dispositivo sensível a um fenômeno físico, tal como temperatura.

V O processo é também denominado transdutor.

Estão certos apenas os itens

• A.

  I e II.

• B.

  I e IV.

• C.

  II e V.

• D.

  III e IV.

• E.

  III e V.

            A figura abaixo mostra o diagrama de entrada e saída de um controlador, cujo sinal de entrada é o sinal de erro e(t) e a saída é o sinal u(t). Quando um sinal de erro e(t) em rampa é aplicado à entrada do controlador, conforme mostrado na curva I, a resposta do controlador u(t) também é uma rampa, mas de acordo com a curva II.

A ação implementada no controlador, considerando o sinal de entrada e o de saída, é do tipo

• A.

  derivativa.

• B.

  integral.

• C.

  proporcional.

• D.

  proporcional-integral (PI).

• E.

  proporcional-integral-derivativa (PID).

A respeito de transformador de corrente (TC), julgue os itens subsequentes.

I O secundário é ligado em paralelo com a carga.

II Apresenta fio com seção maior na bobina do primário que na bobina do secundário.

III Tem poucas espiras na bobina do enrolamento primário.

IV Apresenta consumo de energia maior que um transformador de potência de sistemas de distribuição.

Estão certos apenas os itens

• A.

  I e II.

• B.

  I e IV.

• C.

  II e III.

• D.

  III e IV.

Para viabilizar a indicação de correntes de valores elevados (centenas a milhares de ampères) em instrumentos de painéis de comando, utiliza-se

• A.

  um transformador de potencial.

• B.

  um transformador de corrente.

• C.

  uma reatância shunt.

• D.

  um autotransformador.

• E.

  um variac.

Relacione a primeira coluna com a segunda coluna no que se refere aos tipos de Transformadores de Corrente (TC) para medição de energia:

(1) TC tipo barra

(2) TC tipo janela

(3) TC tipo enrolado

(4) TC tipo núcleo dividido

( ) É aquele constituído de uma abertura por meio do núcleo, por onde passa o condutor, fazendo a vez do enrolamento primário.

( ) É aquele em que o primário é constituído por uma barra fixada por meio do núcleo.

( ) É aquele em que o núcleo pode ser separado para permitir envolver um condutor que funciona como enrolamento primário.

( ) É aquele em que o enrolamento primário é constituído de um ou mais espiras, envolvendo o núcleo.

Assinale a alternativa que contém a seqüência CORRETA, de cima para baixo:

• A.

  4,1,3,2.

• B.

  2,1,4,3.

• C.

  2.3,4,1.

• D.

  2,1,3,4.

Considere um transformador de corrente TC com dois secundários, sendo um para medição de energia e outro para proteção elétrica.

É correto afirmar que:

• A.

  Quando apenas um dos secundários estiver sendo utilizado, o outro deve ficar aberto.

• B.

  Necessitando-se, para fins de medição de energia para faturamento, de dois circuitos secundários, pode-se usar o de proteção para esse objetivo.

• C.

  Tal tipo de TC, necessariamente, possui dois núcleos magnéticos.

• D.

  No secundário para proteção, devido às elevadas correntes possíveis, deve-se instalar fusível.

• E.

  Necessitando-se, para fins de proteção elétrica, de dois circuitos secundários, pode-se usar o de medição para esse objetivo.

Com respeito às características e aplicações de transformadores de potência a seco e a óleo:

• A.

  para instalação abrigada são indicados transformadores refrigerados a óleo PCB ou ascarel.

• B.

  o fluido de silicone para refrigeração de transformadores tem a vantagem de ser mais seguro e de menor custo que o óleo mineral.

• C.

  o grau de toxidade dos gases liberados na combustão do silicone é bastante elevado.

• D.

  os transformadores a seco são a opção mais segura para instalações elétricas prediais.

• E.

  os transformadores a seco são os mais econômicos, porém apresentam o maior risco de incêndio.
