Questões de Engenharia Elétrica do ano 2009

Julgue os itens a seguir, acerca dos ensaios normalmente realizados em transformadores de potência, em CA, para determinação dos seus parâmetros à frequência industrial.

No ensaio em curto-circuito, tanto os enrolamentos do circuito primário quanto os do secundário do transformador ensaiado são colocados em curto-circuito.

• C. Certo
• E. Errado

Com relação aos transformadores de potencial (TPs) dimensionados para alimentar um medidor de kWh e um medidor de kVArh, julgue os itens a seguir.

Os TPs em questão devem ser projetados para alimentar bobinas que têm resistências com valor próximo de zero, tendo em vista a característica de precisão requerida para os tipos de medidor mencionados.

• C. Certo
• E. Errado

Com relação aos transformadores de potencial (TPs) dimensionados para alimentar um medidor de kWh e um medidor de kVArh, julgue os itens a seguir.

Nesse tipo de aplicação, os TPs têm que ser ligados somente entre uma fase e outra. A conexão entre uma fase e o neutro, embora utilizada para alimentar relés de proteção em serviços de medição, provoca erros que ficam acima do especificado em norma.

• C. Certo
• E. Errado

Um gerador trifásico, simétrico, conectado em estrela, sequência ABC, tensão de linha 200 V, alimenta uma carga desequilibrada em triângulo cujas impedâncias entre as fases AB, BC e CA são, respectivamente, j10 ohms, j5 ohms e –j10 ohms. O módulo da corrente de linha na fase A é

• A.

  2 A

• B.

  20 A

• C.

  5 A

• D.

  10 A

• E.

  15 A

Em linhas de transmissão de energia elétrica, com tensões elevadas da ordem de 500 KV, a reatância série aproximada é

• A.

  igual a resistência série.

• B.

  10 a 20 vezes menor que a resistência série.

• C.

  o dobro da resistência série.

• D.

  20 a 30 vezes maior que a resistência série.

• E.

  a metade da resistência série.

As linhas de transmissão no Brasil possuem comprimento que varia de alguns metros até cerca de 1000 Km. Uma linha é classificada como curta quando possui

• A.

  comprimento que varia de 80 a 200 Km.

• B.

  comprimento menor que 80 Km.

• C.

  comprimento que varia de 200 a 400 Km.

• D.

  comprimento que varia de 400 a 500 Km.

• E. qualquer comprimento.

A distância média geométrica é uma grandeza utilizada em estudos de

• A.

  máquinas síncronas.

• B.

  linhas de transmissão.

• C.

  máquinas assíncronas.

• D.

  máquinas de corrente contínua.

• E.

  transformadores.

Uma linha de transmissão interliga duas subestações k e m: fluxo de potência ativa saindo de k é 100 MW e o fluxo de potência ativa saindo de m é -95 MW. A perda de potência ativa na linha é

• A.

  5 MW

• B.

  1 MW

• C.

  100 MW

• D.

  95 MW

• E.

  195 MW

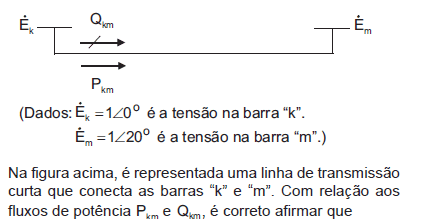

• A.

  P_km > 0 e Q_km > 0

• B.

  P_km > 0 e Q_km = 0

• C.

  P_km = Q_km = 0

• D.

  P_km = 0 e Q_km < 0

• E.

  P_km < 0 e Q_km = 0

As linhas de instruções a seguir constituem um trecho de um arquivo de entrada do software ATP (alternative transients program). Elas dizem respeito aos dados do modelo a parâmetros distribuídos constantes com a frequência de uma linha de transmissão trifásica de 230 kV, com 100 km de comprimento, localizada entre duas subestações de transmissão de energia elétrica denominadas SE1 e SE2.

Nessas linhas de instruções, são informados os valores da resistência, da reatância indutiva e da susceptância capacitiva, por unidade de comprimento da linha de transmissão, relativos à frequência 60 Hz. Considerando que a formatação dos dados no arquivo de entrada do ATP esteja correta, julgue os itens a seguir.

A impedância de sequência zero da linha de transmissão é igual a 9 + j52

• C. Certo
• E. Errado
