Questões de Engenharia Elétrica do ano 2010

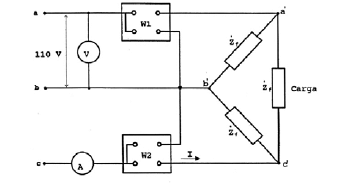

A figura acima ilustra um circuito no qual o lado de baixa tensão de um transformador trifásico é ligado em triângulo, e cuja impedância por fase é representada por uma impedância de valor finito Zf. Os enrolamentos de baixa tensão são alimentados por uma rede elétrica com tensão de linha igual a 110 V, que corresponde à tensão nominal do enrolamento. No esquema de ligação a três condutores, há um voltímetro para medição da tensão de linha e um amperímetro para medir a corrente na fase c da parte de baixa tensão. O transformador, no seu lado de alta tensão, tem tensão nominal de linha igual a 220 V, ligação em estrela e impedância por fase igual a Z_g. Com base nessas informações, julgue os itens seguintes.

Caso esse transformador esteja suprindo uma carga no lado de alta tensão, a potência ativa total da carga será inferior ao produto das leituras do amperímetro e do voltímetro multiplicado por 1,75.

• C. Certo
• E. Errado

A figura acima ilustra um circuito no qual o lado de baixa tensão de um transformador trifásico é ligado em triângulo, e cuja impedância por fase é representada por uma impedância de valor finito Zf. Os enrolamentos de baixa tensão são alimentados por uma rede elétrica com tensão de linha igual a 110 V, que corresponde à tensão nominal do enrolamento. No esquema de ligação a três condutores, há um voltímetro para medição da tensão de linha e um amperímetro para medir a corrente na fase c da parte de baixa tensão. O transformador, no seu lado de alta tensão, tem tensão nominal de linha igual a 220 V, ligação em estrela e impedância por fase igual a Z_g. Com base nessas informações, julgue os itens seguintes.

Considere que a conexão dos enrolamentos do lado de baixa tensão seja também em estrela, mas a impedância dos enrolamentos, por fase, continue a ser Z_f. Nesse caso, como a impedância não foi modificada, a intensidade da corrente por fase ficará inalterada com relação à intensidade de corrente que seria verificada para a carga em triângulo.

• C. Certo
• E. Errado

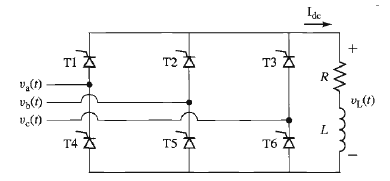

A figura acima apresenta um circuito que permite a conversão CA-CC de tensão por meio de uma ponte de tiristores SCR (T1 a T6). A conversão é necessária para alimentação de uma carga em corrente contínua a partir de uma fonte de alimentação CA trifásica. Com base nessas informações, julgue os itens subsequentes.

Considerando a frequência fundamental das tensões de alimentação e que ocorra disparo dos tiristores na sequência T5, T1, T6, T2, T4 e T3, em instantes de tempo correspondentes à defasagem de 60º elétricos, é correto afirmar que um ângulo de disparo igual a 0,9 radianos contribui para o surgimento na carga de uma tensão v_L(t) sempre positiva.

• C. Certo
• E. Errado

A figura acima apresenta um circuito que permite a conversão CA-CC de tensão por meio de uma ponte de tiristores SCR (T1 a T6). A conversão é necessária para alimentação de uma carga em corrente contínua a partir de uma fonte de alimentação CA trifásica. Com base nessas informações, julgue os itens subsequentes.

Para que haja corrente circulando pela carga, deve sempre haver condução por, pelo menos, dois tiristores simultaneamente.

• C. Certo
• E. Errado

A figura acima apresenta um circuito que permite a conversão CA-CC de tensão por meio de uma ponte de tiristores SCR (T1 a T6). A conversão é necessária para alimentação de uma carga em corrente contínua a partir de uma fonte de alimentação CA trifásica. Com base nessas informações, julgue os itens subsequentes.

Considerando v_L(t) a tensão instantânea sobre a carga, é correto afirmar que a tensão média nessa carga pode assumir valores positivos ou valores negativos, de acordo com o ângulo de disparo dos tiristores.

• C. Certo
• E. Errado

Ensaios típicos em transformadores de potência, como o ensaio a vazio e o ensaio em curto-circuito, permitem a obtenção de dados que possibilitam o cálculo de alguns parâmetros característicos válidos para operação do equipamento em regime permanente. Acerca desse assunto, julgue os itens a seguir.

Considere que, no ensaio em curto-circuito de um transformador de potência trifásico, o lado curto-circuitado tenha configuração triângulo e o lado em que estão conectados os medidores, configuração estrela, e que a tensão nominal de linha do lado em triângulo seja igual a três vezes a do lado em estrela. Nesse caso, o valor da impedância obtida a partir desse ensaio provavelmente apresentará erro de precisão muito maior que aquele que resultaria se medidores e curto-circuito fossem trocados de lado.

• C. Certo
• E. Errado

Ensaios típicos em transformadores de potência, como o ensaio a vazio e o ensaio em curto-circuito, permitem a obtenção de dados que possibilitam o cálculo de alguns parâmetros característicos válidos para operação do equipamento em regime permanente. Acerca desse assunto, julgue os itens a seguir.

O valor aproximado da relação nominal de transformação de tensão de um transformador pode ser determinado a partir de medições realizadas no ensaio em curto-circuito.

• C. Certo
• E. Errado

Ensaios típicos em transformadores de potência, como o ensaio a vazio e o ensaio em curto-circuito, permitem a obtenção de dados que possibilitam o cálculo de alguns parâmetros característicos válidos para operação do equipamento em regime permanente. Acerca desse assunto, julgue os itens a seguir.

O ensaio a vazio realizado em transformadores de potência fornece dados suficientes para se estimar, com precisão, as perdas que ocorrerão nos enrolamentos primário e secundário desses equipamentos, quando eles forem submetidos à operação normal.

• C. Certo
• E. Errado

Com relação a tecnologias CMOS de fabricação de circuitos integrados, julgue o item seguinte.

As portas CMOS utilizam transistores PMOS em combinação com transistores NMOS. Como esses dois tipos de transistores possuem características diferentes, é comum que os transistores PMOS e NMOS tenham dimensões distintas, de forma a compensar efeitos dessa diferença.

• C. Certo
• E. Errado

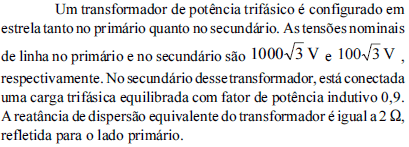

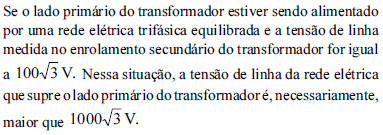

Com base nessas informações e desprezando as perdas ativas nos enrolamentos e a contribuição do ramo magnetizante no circuito equivalente (reatância magnetizante e perdas no ferro), julgue os itens subsequentes.

• C. Certo
• E. Errado
