Engenharia Elétrica - Eletrônica Analógica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

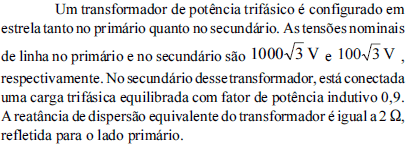

Com base nessas informações e desprezando as perdas ativas nos enrolamentos e a contribuição do ramo magnetizante no circuito equivalente (reatância magnetizante e perdas no ferro), julgue os itens subsequentes.
Considere que a tensão de linha medida no enrolamento secundário do transformador seja igual a
e que a carga esteja consumindo 270 kW. Nessa situação, a corrente no enrolamento primário do transformador é igual a 100 A.
- C. Certo
- E. Errado
Engenharia Elétrica - Eletrônica Analógica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Acerca de formas de ondas variantes no tempo, julgue o item abaixo.

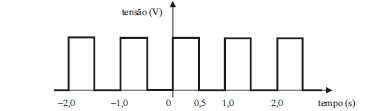

O sinal da tensão cuja forma de onda periódica é mostrada na figura abaixo tem valor eficaz igual a 5 V.
- C. Certo
- E. Errado
No sistema binário o resultado da operação abaixo é:
(B7)16 + (82)10 = ( ? )2
- A.
100001001
- B.
101011011
- C.
110001010
- D.
11100111
- E.
10101101
Quantas portas NOR de duas entradas são necessárias e suficientes para implementar uma porta AND de duas entradas?
- A.
2
- B.
3
- C.
4
- D.
5
- E.
6
Tensão mínima de saída em nível alto de uma porta lógica TTL. Nos manuais de fabricantes de circuitos integrados, essa especificação é simbolizada por
- A.
VTH
- B.
VT+
- C.
ViH
- D.
VOL
- E.
VOH
A figura abaixo apresenta um diagrama em linguagem LADDER.
A expressão lógica que o representa é:
- A.
- B.
- C.
- D.
- E.

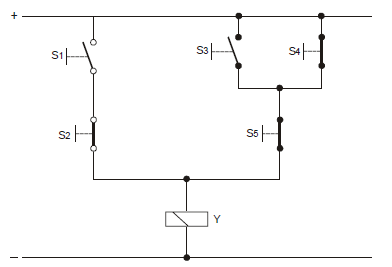

A expressão lógica que representa o circuito de comando abaixo é:
- A.
- B.
- C.
- D.
- E.
No CLP, em linguagem LADDER, o contato selo e a instrução set podem ser utilizados para manter uma saída energizada
- A.
sempre que a entrada estiver desligada.
- B.
desde que duas ou mais entradas estejam simultaneamente ligadas.
- C.
mesmo que a entrada venha a ser desligada.
- D.
desde que pelo menos uma entrada esteja permanentemente ligada.
- E.
permanentemente, independente de qualquer comando de entrada.

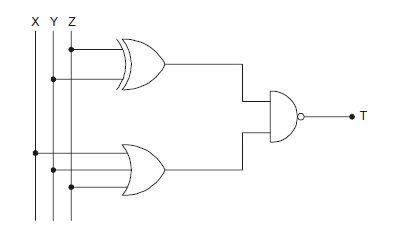

A expressão lógica da saída T encontra-se simplificada em:
- A.
- B.
- C.
- D.
- E.
No CLP, uma placa de entrada analógica de 0 a 10 Vcc e 8 bits tem resolução, aproximadamente, igual a
- A.
250 mV
- B.
39,1 mV
- C.
78,1 mV
- D.
1,25 V
- E.
0,25 V
