Um microcontrolador da família 8051 possui um programa em que é realizada a soma dos dados #87H e #19H, sendo o resultado dessa operação enviado para o port P2. Nesse caso, os níveis lógicos dos pinos do port P2 resultam em:

  • A.

  • B.

  • C.

  • D.

  • E.

A expressão S da tabela-verdade encontra-se simplificada corretamente em:

  • A.

  • B.

  • C.

  • D.

  • E.

Considere o trecho seguinte referente a um programa de um microcontrolador da família 8051:

A execução desse trecho do programa deixa o endereço 25H da memória RAM com

  • A.

    7CH

  • B.

    2DH

  • C.

    F9H

  • D.

    21H

  • E.

    E2H

Analise o circuito lógico dado abaixo:

  • A.

    I

  • B.

    II

  • C.

    III

  • D.

    IV

  • E.

    V

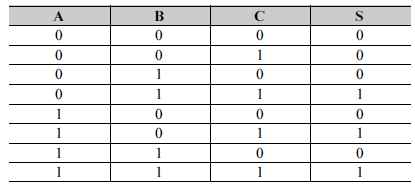

Considerando os dados apresentados acima que referem-se à tabela verdade de um circuito digital combinacional com três entradas A, B e C e uma saída S, julgue os itens que se seguem.

É possível realizar qualquer operação lógica representável pela tabela verdade usando-se apenas portas do tipo NÃO-OU (NOR).

  • C. Certo
  • E. Errado

Considerando os dados apresentados acima que referem-se à tabela verdade de um circuito digital combinacional com três entradas A, B e C e uma saída S, julgue os itens que se seguem.

O número de funções lógicas diferentes que pode ser representado por uma tabela verdade com três variáveis, como a mostrada acima, é igual a 64.

  • C. Certo
  • E. Errado

Com relação a tecnologias usadas na implementação de circuitos integrados digitais, julgue os itens subsequentes.

Na tecnologia TTL, os circuitos integrados são implementados com transistores de efeito de campo do tipo NMOS ou do tipo CMOS.

  • C. Certo
  • E. Errado

Com relação a tecnologias usadas na implementação de circuitos integrados digitais, julgue os itens subsequentes.

Nos circuitos integrados digitais implementados segundo a tecnologia ECL, o transistor bipolar, em um dos dois possíveis estados lógicos, é colocado preferencialmente em estado de saturação forte. Por isso, em termos de operação, a tecnologia ECL é a mais lenta das tecnológicas embasadas em transistores bipolares.

  • C. Certo
  • E. Errado

Com relação a tecnologias usadas na implementação de circuitos integrados digitais, julgue os itens subsequentes.

Na implementação de portas lógicas do tipo CMOS, são usados transistores tanto do tipo PMOS quanto do tipo NMOS.

  • C. Certo
  • E. Errado

Com relação a conversores analógico-digital e digital-analógico, julgue os itens de 79 a 83.

Considere que, em um conversor digital-analógico de 8 bits, o menor número binário possível — 00000000 — corresponda à tensão de 0 V, que o maior número binário possível — 11111111 — corresponda à tensão de 5 V, e que os números intermediários apresentem amplitude proporcional à tensão de saída. Nessa situação, o número binário 10000000 corresponderia a 1 V.

  • C. Certo
  • E. Errado
