Lista completa de Questões de Engenharia Elétrica do ano 2010 para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Com relação a organização de computadores, julgue os itens a seguir.
Em microprocessadores que se comunicam com as memórias e os dispositivos de entrada e saída por meio de pinos conectados aos barramentos de dados é comum que os sinais nesses pinos possam assumir os níveis lógicos alto, baixo, e também o estado de alta impedância.
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Com relação a organização de computadores, julgue os itens a seguir.
Se, em um circuito integrado de memória, cada posição de memória tem 8 bits de dados e são utilizadas 10 linhas para o endereçamento das posições de memória, então a capacidade da memória desse circuito integrado é de 10 kilobytes.
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Com relação a organização de computadores, julgue os itens a seguir.
A arquitetura RISC, normalmente, implementa o maior número de instruções, com a maior variedade de tamanho de palavras, com instruções que realizem tarefas complexas, de forma a disponibilizar ao programador e ao compilador um grande conjunto de instruções.
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Com relação a organização de computadores, julgue os itens a seguir.
Um microprocessador com 16 linhas de endereços para o endereçamento de memórias, 8 linhas de dados para o barramento de dados e que processe instruções aritméticas por meio de registradores de 8 bits é de 16 bits.
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

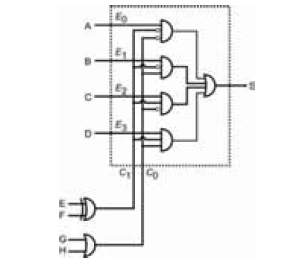

A figura acima mostra um circuito combinacional que utiliza um multiplexador de 4 para 1, com dois bits de controle C0 e C1, 4 bits de entrada, E3, E2, E1 e E0, e uma saída S. O circuito construído com base nesse multiplexador tem 8 entradas, A, B, C, D, E, F, G e H, e uma saída S que coincide com a saída do multiplexador. Com relação a esse circuito, julgue o item abaixo.
Se os bits ABCDEFGH tiverem o valor 11110000, então a saída S terá o valor 1.
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

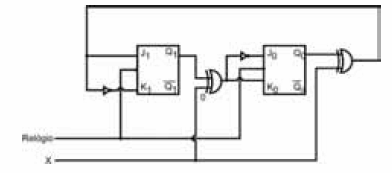

A figura acima mostra um circuito sequencial que usa flip-flops JK gatilhados por borda de descida, implementado com circuitos integrados com tecnologia TTL. Nesse circuito, o relógio é um sinal TTL compatível com os circuitos integrados usados e o sinal X é um sinal de controle TTL que pode ter valor lógico 0 ou 1. Com relação a esse circuito, julgue o item abaixo.
Se o sinal X estiver em nível lógico 0, então a sequência realizada pelos bits Q1Q0 será 00 → 01 →11→ 10 → 00, e se repetirá de forma cíclica.
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

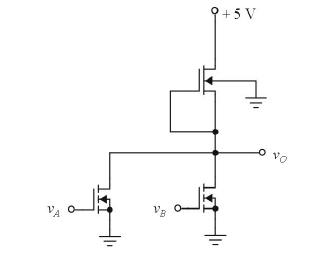

O circuito acima representa uma porta lógica digital implementada com a tecnologia NMOS. Os transistores de chaveamento (com entradas vA e vB) são idênticos e do tipo enriquecimento, mas o transistor de carga é do tipo depleção. As tensões de limiar dos transistores de chaveamento e carga são 1 V e -3 V, respectivamente. Para esse circuito, o nível lógico alto (1 digital) é definido como qualquer tensão analógica compreendida entre 3,5 V e 5 V, e o nível lógico baixo (0 digital) corresponde às tensões analógicas entre 0 e 1,8 V. Esse circuito apresenta duas peculiaridades:
I se pelo menos um dos transistores de chaveamento operar com entrada em 5 V, a tensão de saída vO não excederá 0,3 V;
II somente com ambas as entradas simultaneamente no nível lógico baixo, a saída atinge o nível lógico alto.
Com base nessas informações, julgue os itens subsequentes.
O circuito desempenha a função de porta NAND (complemento da porta lógica E) de duas entradas.
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

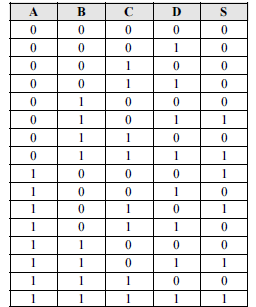

A tabela acima mostra a tabela verdade de um circuito combinacional com entradas A, B, C e D, e saída S. Com relação a esse circuito, julgue os itens subsequentes.
A expressão mínima, na forma produto de somas, para esse circuito é dada por
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
A tabela acima mostra a tabela verdade de um circuito combinacional com entradas A, B, C e D, e saída S. Com relação a esse circuito, julgue os itens subsequentes.
A expressão mínima, na forma soma de produtos, para esse circuito é dada por
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
A tabela verdade acima descreve um circuito combinacional com entradas A, B e C, e saída S. Com relação a essa tabela, julgue os itens que se seguem.
