Questões de Engenharia Elétrica do ano 2010

Um motor de indução trifásico com rotor gaiola de 120 V, 1800 rpm, 0,25 HP, fator de potência 0,75 e rendimento 0,8 tem corrente nominal de, aproximadamente,

• A.

  0,7 A

• B.

  1,5 A

• C.

  3,2 A

• D.

  4,8 A

• E.

  6,9 A

Um motor trifásico de 12 terminais pode ser ligado nos quatro modos dados abaixo.

Caracteriza coerentemente cada modo de ligação em relação à tensão de linha de alimentação do motor:

• A.



• B.



• C.



• D.



• E.



Um motor de indução trifásico, 220 V, 60 Hz opera com rotação de 1710 rpm e escorregamento de 5%. Portanto, trata-se de um motor com número de polos igual a

• A.

  1

• B.

  3

• C.

  4

• D.

  7

• E.

  10

Uma saída TTL deve acionar um motor DC em nível alto por meio do circuito abaixo:

O valor comercial do resistor R que melhor satisfaz as condições do circuito é de

• A.

  4,7 MÙ

• B.

  150 kÙ

• C.

  22 kÙ

• D.

  180 Ù

• E.

  15 Ù

Em relação ao controle de velocidade de motores elétricos, assinale a opção correta.

• A.

  Nos casos de motores de corrente contínua, o controle de velocidade é feito por meio do ajuste da frequência da corrente de campo.

• B.

  Os motores síncronos trifásicos não podem ser usados em cargas que necessitem de variação de velocidade, pelo fato de serem motores de velocidade constante.

• C.

  Os motores assíncronos trifásicos, ou de indução, operam em uma ampla faixa de velocidade, mas têm, em relação aos outros tipos de motores, a desvantagem da ausência de torque na partida.

• D.

  O princípio de funcionamento dos motores síncronos e assíncronos está diretamente relacionado ao campo magnético girante produzido pelas correntes do estator na frequência da rede.

• E.

  A velocidade de rotação dos motores CC em série depende unicamente da dimensão da carga mecânica, sendo independente da variação da tensão de entrada.

Um motor de indução trifásico de 20 cv, 380 V, 4 polos, 60 Hz, opera a plena carga em regime permanente com escorregamento de 4%. Considerando-se que as perdas mecânicas sejam de 880 W e assumindo-se que 1 cv = 736 W, é correto afirmar que o valor da potência transferida no entreferro está entre

• A.

  10 kW e 14 kW.

• B.

  14 kW e 15 kW.

• C.

  15kW e 16 kW.

• D.

  16 kW e 17 kW.

• E.

  17 kW e 20 kW.

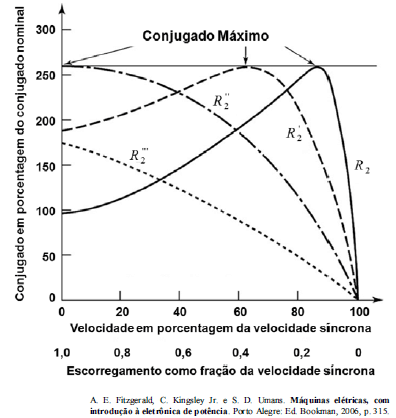

A figura acima ilustra a relação conjugado × velocidade de um motor de indução com rotor bobinado, cuja característica pode variar mediante a inserção de uma resistência externa ao circuito do rotor. Nessa figura, apresentam-se quatro curvas associadas a diferentes valores de resistências, identificados por , , e 2 R ' 2 R '' 2 R . Nessa situação, é correto afirmar que as resistências estão ''' 2 R relacionadas da forma

• A.



• B.



• C.



• D.



• E.

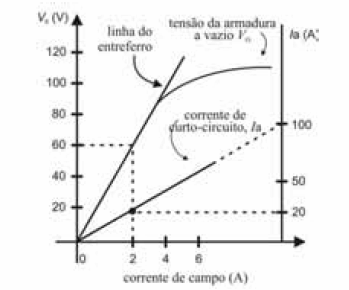

O gráfico na figura acima representa as características de tensão a vazio e de corrente de curto-circuito de um gerador trifásico. A grandeza V₀ é a tensão fase-neutro a vazio nos terminais do gerador e I_a é a corrente na armadura quando os terminais do gerador são curto-circuitados. A resistência por fase no circuito da armadura é desprezível. Considerando as informações acima, julgue os itens subsequentes.

O valor da reatância síncrona não-saturada de um gerador síncrono de rotor cilíndrico não depende da posição do rotor. Contudo, se o gerador tem rotor de polos salientes, a posição desse rotor influencia o valor da referida reatância.

• C. Certo
• E. Errado

O gráfico na figura acima representa as características de tensão a vazio e de corrente de curto-circuito de um gerador trifásico. A grandeza V₀ é a tensão fase-neutro a vazio nos terminais do gerador e I_a é a corrente na armadura quando os terminais do gerador são curto-circuitados. A resistência por fase no circuito da armadura é desprezível. Considerando as informações acima, julgue os itens subsequentes.

A reatância síncrona não-saturada por fase do gerador é inferior a 2,5.

• C. Certo
• E. Errado

O gráfico na figura acima representa as características de tensão a vazio e de corrente de curto-circuito de um gerador trifásico. A grandeza V₀ é a tensão fase-neutro a vazio nos terminais do gerador e I_a é a corrente na armadura quando os terminais do gerador são curto-circuitados. A resistência por fase no circuito da armadura é desprezível. Considerando as informações acima, julgue os itens subsequentes.

Caso o gerador síncrono seja de rotor cilíndrico e esteja alimentando uma carga com fator de potência capacitivo igual a 0,8, é correto afirmar que, para essa condição de carga, o gerador apresenta regulação positiva.

• C. Certo
• E. Errado
