Questões de Engenharia Elétrica do ano 2011

• A.

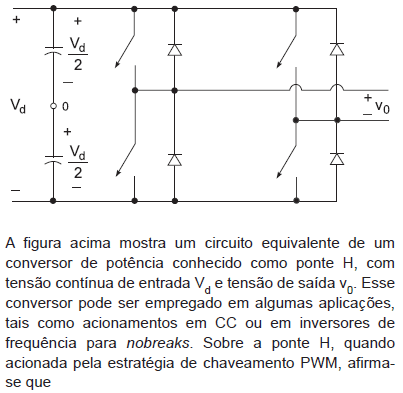

  a ponte H funciona como conversor CC-CA caso uma tensão de controle constante seja aplicada no PWM.

• B.

  as duas pernas do conversor são acionadas de forma independente no PWM bipolar.

• C.

  as duas chaves na mesma perna podem estar fechadas simultaneamente.

• D.

  os diodos de roda livre são dispensáveis quando a ponte alimenta carga puramente resistiva.

• E.

  duas tensões de controle são aplicadas no chaveamento PWM bipolar.

• A.

  R₁

• B.

  R₂ +R_f +R₀

• C.

  R₁ +R₂

• D.



• E.



Circuitos retificadores são amplamente utilizados na indústria, podendo ser encontrados em fontes de equipamentos eletrônicos de baixa potência e até no atendimento de cargas de corrente contínua de potência elevada. Comparando o desempenho de retificadores em ponte completa, monofásicos e trifásicos, ambos alimentando cargas altamente indutivas e conectados na mesma rede, observa-se que os trifásicos possuem

• A.

  menor ripple na tensão CC.

• B.

  menor capacidade de processar potência ativa.

• C.

  um número menor de chaves semicondutoras.

• D.

  corrente de entrada com maior distorção harmônica.

• E.

  dois pulsos na tensão CC durante um período completo.

Qual das alternativas abaixo descreve corretamente uma das características dos sistemas trifásicos equilibrados?

• A.

  A soma das duas primeiras tensões é igual à última tensão ao quadrado.

• B.



• C.

  As amplitudes das 3 fases são idênticas entre si, com diferentes desfasamentos entre elas.

• D.

  A soma das tensões das fases ser nula em qualquer instante.

• E.

  Uma fonte de tensão trifásica equilibrada pode ser entendida como um conjunto de 2 fontes bifásicas.

Quanto às potências associadas a uma carga ligada em triângulo e a essa mesma carga, ligada em estrela, podemos afirmar que

• A.

  as potências associadas a uma carga ligada em triângulo são 3 vezes superiores às potências associadas a essa mesma carga quando ligada em estrela.

• B.

  as potências associadas a uma carga ligada em estrela são 3 vezes superiores às potências associadas a essa mesma carga quando ligada em triângulo.

• C.

  as potências associadas a uma carga ligada em estrela são √3 vezes inferiores às potências associadas a essa mesma carga quando ligada em triângulo.

• D.

  as potências associadas a uma carga ligada em estrela ou a essa mesma carga quando ligada em triângulo são iguais.

• E.

  Não é possível comparar essas duas grandezas.

Para a definição do problema do fluxo de carga (Load flow) ou fluxo de potência (Power flow), obtem-se condições de operação em uma rede em Regime Permanente com topologia e injeções conhecidas. São associadas quatro variáveis a cada barra da rede (nó elétrico). Qual das alternativas abaixo não representa uma destas quatro variáveis (considerando barra k )?

• A.

  Vk - Magnitude do fasor tensão nodal da barra k.

• B.

  Gk - Ângulo de fase do gerador ativo da barra k.

• C.

  Pk - Injeção líquida (geração menos carga) de potência ativa da barra k.

• D.

  Qk - Injeção líquida de potência reativa da barra k.

• E.

  θk - Ângulo de fase do fasor tensão nodal da barra k.

Qual das alternativas abaixo apresenta um tipo de curto-circuito (falta ou defeito) que é equilibrado e contém somente componentes de seqüência positiva (curtos-circuitos nos terminais de um gerador síncrono)?

• A.

  Bifásico ou dupla-fase.

• B.

  Bifásicos à terra ou dupla-fase à terra.

• C.

  Monofásicos à terra ou fase-terra.

• D.

  Trifásico.

• E.

  Monofásico.

Considerando que, no instante t = 0, ocorra o fechamento da chave representada no circuito elétrico ilustrado na figura acima e supondo que o capacitor representado nessa figura esteja inicialmente descarregado e que o circuito seja alimentado por uma fonte de corrente contínua de valor 12 mA, julgue os itens que se seguem.

Decorrido um intervalo de tempo infinito após a chave ter sido ligada, é correto afirmar, em comparação com a constante de tempo do circuito, que a tensão sobre o capacitor é inferior a 5 V.

• C. Certo
• E. Errado

Considerando que, no instante t = 0, ocorra o fechamento da chave representada no circuito elétrico ilustrado na figura acima e supondo que o capacitor representado nessa figura esteja inicialmente descarregado e que o circuito seja alimentado por uma fonte de corrente contínua de valor 12 mA, julgue os itens que se seguem.

Imediatamente antes do fechamento da chave, a potência total a ser dissipada pelos resistores do circuito é superior a 450 mW.

• C. Certo
• E. Errado

Considerando que, no instante t = 0, ocorra o fechamento da chave representada no circuito elétrico ilustrado na figura acima e supondo que o capacitor representado nessa figura esteja inicialmente descarregado e que o circuito seja alimentado por uma fonte de corrente contínua de valor 12 mA, julgue os itens que se seguem.

Considerando o funcionamento a partir do instante t = 0, conclui-se que a constante de tempo do circuito é inferior a 3,8 ms.

• C. Certo
• E. Errado
