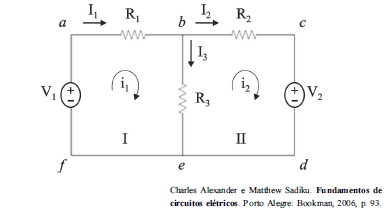

Julgue os itens seguintes, considerando as informações apresentadas no circuito ilustrado na figura acima.

Considerando os valores dos componentes: R₁ = R₂ = R₃ = 0, V₁ = V₂ = 10 V, a corrente no resistor R₃ será igual a 0,5 A.

• C. Certo
• E. Errado

Julgue os itens seguintes, considerando as informações apresentadas no circuito ilustrado na figura acima.

O valor da corrente I₁, no resistor R₁, é diferente do valor da corrente de malha i₁.

• C. Certo
• E. Errado

Julgue os itens seguintes, considerando as informações apresentadas no circuito ilustrado na figura acima.

A equação da malha II pode ser representada pela expressão R₂i₂ + V₂ – R₃I₃ = 0.

• C. Certo
• E. Errado

Um sistema de controle é formado por componentes físicos, conectados ou relacionados de maneira a comandar, dirigir ou regular a si mesmo ou a outros sistemas. Os sistemas de controle podem ser classificados, de forma geral, em sistemas de malha aberta e de malha fechada e sistemas digitais e analógicos. Com relação a esse assunto, julgue os itens subsequentes.

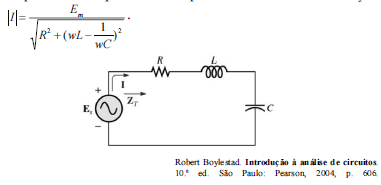

Para o circuito mostrado na figura abaixo, considerando a fonte E_s(t) com amplitude E_m, frequência angular w e fase nula, a resposta em frequência da amplitude da corrente é dada

• C. Certo
• E. Errado

Um transformador ideal possui a especificação seguinte: 127 V × 15 V − 4 A. Se o seu secundário estiver alimentando uma carga resistiva de 20 Ω, o valor aproximado da corrente eficaz no primário é igual a

• A.

  6,40 A

• B.

  2,40 A

• C.

  650 mA

• D.

  88 mA

• E.

  48 mA

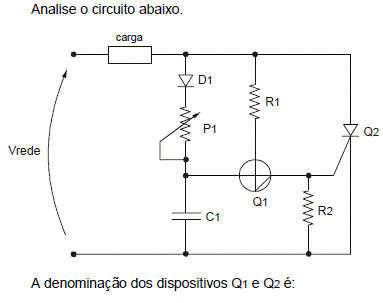

Trata-se de um

• A.

  limitador.

• B.

  integrador.

• C.

  diferenciador.

• D.

  amplificador proporcional.

• E.

  atenuador proporcional.

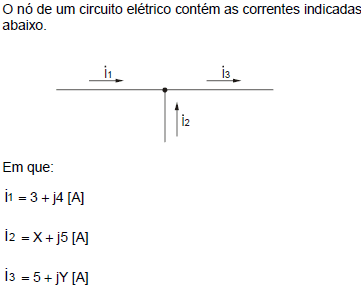

Os componentes X e Y das correntes i₂ e i₂ , em ampère, valem, respectivamente,

• A.

  2 e 9

• B.

  8 e 9

• C.

  −2 e 1

• D.

  2 e −1

• E.

  7 e 4

Um capacitor de poliéster de 470 nF é submetido a uma tensão senoidal de 120 Hz com amplitude de pico igual a 80 V. A sua reatância, em módulo, vale, aproximadamente,

• A.

  4200

• B.

  2800

• C.

  1280

• D.

  680

• E.

  340

• A.



• B.



• C.



• D.



• E.



Em um circuito elétrico, a corrente que atravessa uma impedância vale 6∠−35° A e a tensão nela aplicada 300∠25° V. É correto afirmar que a impedância é

• A.

  capacitiva com componente resistiva igual a 40 Ω.

• B.

  capacitiva com componente resistiva igual a 25 Ω.

• C.

  indutiva com componente resistiva igual a 50 Ω.

• D.

  indutiva com componente resistiva igual a 25 Ω.

• E.

  indutiva com componente resistiva nula.
