Lista completa de Questões de Engenharia Elétrica do ano 2011 para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.
5 e 0,001
20 e 0,0025
30 e 0,01
15 e 0,1
10 e 0,002
1,0 ; 1,5 e 1,5
0,1 ; 0,2 e 0,3
0,15 ; 0,15 e 0,02
0,05 ; 0,01 e 0,05
0,015 ; 0,015 e 0,005

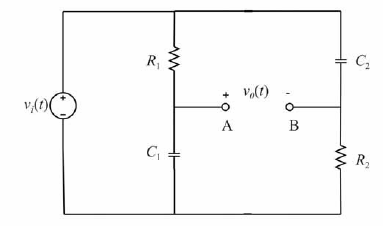

A figura acima mostra um circuito elétrico em que as tensões vi(t) e vo(t) são os sinais de entrada e de saída, respectivamente. Considerando que esse circuito seja constituído de elementos ideais e que os resistores e capacitores são lineares e invariantes no tempo, julgue os itens a seguir.
Se R1 = R2 e C1 = C2, o circuito em questão se comporta como um filtro passa-tudo.
A figura acima mostra um circuito elétrico em que as tensões vi(t) e vo(t) são os sinais de entrada e de saída, respectivamente. Considerando que esse circuito seja constituído de elementos ideais e que os resistores e capacitores são lineares e invariantes no tempo, julgue os itens a seguir.
A impedância de saída, Zo(s), entre os terminais A e B, tem o valor Zo(s) = R1/(1 + sR1C1) + R2/(1 + sR2C2).
A figura acima mostra um circuito elétrico em que as tensões vi(t) e vo(t) são os sinais de entrada e de saída, respectivamente. Considerando que esse circuito seja constituído de elementos ideais e que os resistores e capacitores são lineares e invariantes no tempo, julgue os itens a seguir.
A figura acima mostra um circuito elétrico em que as tensões vi(t) e vo(t) são os sinais de entrada e de saída, respectivamente. Considerando que esse circuito seja constituído de elementos ideais e que os resistores e capacitores são lineares e invariantes no tempo, julgue os itens a seguir.
O equivalente de Norton para o circuito em tela é composto de uma fonte de corrente em paralelo com a impedância
A figura acima mostra um circuito elétrico em que as tensões vi(t) e vo(t) são os sinais de entrada e de saída, respectivamente. Considerando que esse circuito seja constituído de elementos ideais e que os resistores e capacitores são lineares e invariantes no tempo, julgue os itens a seguir.
Se R1 = R2 e C1 = C2, o circuito em tela corresponde a um sistema de fase não mínima.

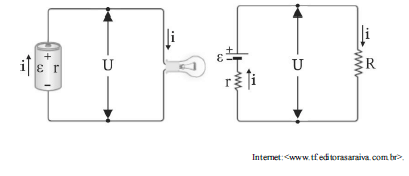

Com referência à figura acima, que mostra uma lâmpada incandescente automotiva de 12 V e 60 W, sob teste em uma bancada com uma bateria de tensão nominal igual a 6 V e resistência interna igual a , e considerando que a resistência da lâmpada não varie com a diferença de potencial nos seus terminais, julgue os itens subsequentes.
Nos testes de bancada, a potência dissipada pela lâmpada é menor que 15 W.
Com referência à figura acima, que mostra uma lâmpada incandescente automotiva de 12 V e 60 W, sob teste em uma bancada com uma bateria de tensão nominal igual a 6 V e resistência interna igual a , e considerando que a resistência da lâmpada não varie com a diferença de potencial nos seus terminais, julgue os itens subsequentes.
Se, em determinado instante, houver um curto-circuito nos terminais da lâmpada, a corrente drenada pela bateria, nesse instante, será maior que 36 A.
Com referência à figura acima, que mostra uma lâmpada incandescente automotiva de 12 V e 60 W, sob teste em uma bancada com uma bateria de tensão nominal igual a 6 V e resistência interna igual a , e considerando que a resistência da lâmpada não varie com a diferença de potencial nos seus terminais, julgue os itens subsequentes.
A resistência equivalente do circuito é maior que 2,5
