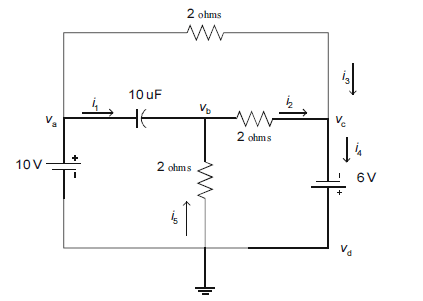

Considerando que o circuito elétrico ilustrado na figura acima se encontre na situação de estado estacionário, ou seja, que as correntes e tensões tenham assumido valores constantes, todas as tensões tenham o potencial do nó de terra como referência e as correntes sejam convencionais, julgue os itens seguintes.
A diferença de tensões va - vc é igual a 2i 3 V.
- C. Certo
- E. Errado
Considerando que o circuito elétrico ilustrado na figura acima se encontre na situação de estado estacionário, ou seja, que as correntes e tensões tenham assumido valores constantes, todas as tensões tenham o potencial do nó de terra como referência e as correntes sejam convencionais, julgue os itens seguintes.
A corrente i 1 é igual a 8 A.
- C. Certo
- E. Errado
Considerando que o circuito elétrico ilustrado na figura acima se encontre na situação de estado estacionário, ou seja, que as correntes e tensões tenham assumido valores constantes, todas as tensões tenham o potencial do nó de terra como referência e as correntes sejam convencionais, julgue os itens seguintes.
A tensão v b é igual a -3 V.
- C. Certo
- E. Errado
Considerando que o circuito elétrico ilustrado na figura acima se encontre na situação de estado estacionário, ou seja, que as correntes e tensões tenham assumido valores constantes, todas as tensões tenham o potencial do nó de terra como referência e as correntes sejam convencionais, julgue os itens seguintes.
A soma das correntes i 2, i 3 e i 4, conforme os sentidos dados, é nula.
- C. Certo
- E. Errado

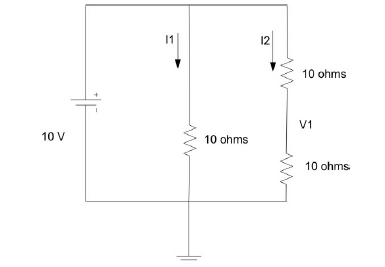

Considerando o circuito elétrico ilustrado na figura acima, julgue os itens seguintes.
A corrente I1 é igual a 1 A.
- C. Certo
- E. Errado
Considerando o circuito elétrico ilustrado na figura acima, julgue os itens seguintes.
Todas as resistências do circuito dissipam a mesma potência.
- C. Certo
- E. Errado
Considerando o circuito elétrico ilustrado na figura acima, julgue os itens seguintes.
As correntes I1 e I2 são iguais.
- C. Certo
- E. Errado
Considerando o circuito elétrico ilustrado na figura acima, julgue os itens seguintes.
A fonte de alimentação fornece ao circuito uma potência de 15 W.
- C. Certo
- E. Errado
Considerando o circuito elétrico ilustrado na figura acima, julgue os itens seguintes.
A fonte de alimentação do circuito alimenta uma resistência equivalente de 30 ohms.
- C. Certo
- E. Errado
Considerando o circuito elétrico ilustrado na figura acima, julgue os itens seguintes.
A tensão V1 em relação à referência, no nó entre os resistores de 10 ohms, é igual a 10 V.
- C. Certo
- E. Errado
