Questões sobre Circuitos

Um circuito elétrico contém apenas resistores e uma fonte de tensão representada por uma bateria. Tanto os resistores quanto a fonte de tensão são supostos elementos ideais de circuitos. Em relação a esse circuito, julgue os itens seguintes.

Nesse circuito, considere que por um resistor de 2 passe uma corrente de 3 A. Nessa situação, é correto afirmar que durante uma hora ininterrupta o resistor consome 6 Wh de energia.

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico em que a fonte é monofásica senoidal com tensão eficaz de 250 V e todos os componentes são ideais. Com relação a esse circuito, julgue os itens abaixo .

Por se tratar de um circuito que opera em regime permanente senoidal, um wattímetro digital não poderia ser utilizado para a medição da potência ativa consumida pela carga.

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico em que a fonte é monofásica senoidal com tensão eficaz de 250 V e todos os componentes são ideais. Com relação a esse circuito, julgue os itens abaixo .

Um wattímetro analógico monofásico cuja bobina de corrente estivesse corretamente conectada entre os pontos A e B e cuja bobina de potencial estivesse corretamente conectada entre os pontos E e F indicaria potência nula.

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico em que a fonte é monofásica senoidal com tensão eficaz de 250 V e todos os componentes são ideais. Com relação a esse circuito, julgue os itens abaixo .

Um wattímetro analógico monofásico cuja bobina de corrente estivesse corretamente conectada entre os pontos C e D e cuja bobina de potencial estivesse corretamente conectada entre os pontos C e E indicará a potência de 500 W.

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico em que a fonte é monofásica senoidal com tensão eficaz de 250 V e todos os componentes são ideais. Com relação a esse circuito, julgue os itens abaixo .

Se a bobina de corrente de um wattímetro analógico monofásico for conectada em paralelo com a fonte do circuito e a bobina de potencial desse wattímetro substituir a conexão entre os pontos A e B, o aparelho medirá a potência reativa consumida pela carga.

• C. Certo
• E. Errado

O método de medição de potência ativa em circuitos trifásicos, conhecido como método dos dois wattímetros, aplica-se ao caso de

carga trifásica equilibrada conectada em delta.

• C. Certo
• E. Errado

O método de medição de potência ativa em circuitos trifásicos, conhecido como método dos dois wattímetros, aplica-se ao caso de

carga trifásica equilibrada conectada em estrela a três fios.

• C. Certo
• E. Errado

O método de medição de potência ativa em circuitos trifásicos, conhecido como método dos dois wattímetros, aplica-se ao caso de

carga trifásica equilibrada conectada em estrela a quatro fios.

• C. Certo
• E. Errado

O método de medição de potência ativa em circuitos trifásicos, conhecido como método dos dois wattímetros, aplica-se ao caso de

carga trifásica desequilibrada a quatro fios.

• C. Certo
• E. Errado

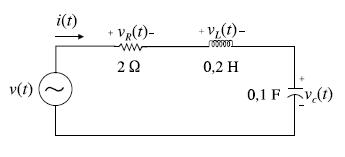

O circuito RLC em série mostrado na figura acima é alimentado por uma fonte de tensão senoidal  Considerando que o circuito está operando em regime permanente, julgue os itens a seguir.



Nesse circuito, a corrente i(t) está defasada da tensão da fonte v(t).

• C. Certo
• E. Errado
