Questões sobre Circuitos

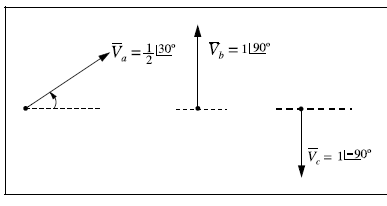

Três fasores que giram à freqüência síncrona de uma rede elétrica, representando as tensões de fase de um sistema trifásico, cuja seqüência de fases é a-b-c, são esquematizados na figura acima. As intensidades, em pu, e as fases, em graus, dos fasores são indicadas na própria figura. Considerando a situação apresentada, julgue os itens subseqüentes.

A seqüência de fases do sistema de seqüência positiva é idêntica à seqüência de fases do sistema trifásico em componentes de fase.

• C. Certo
• E. Errado

Julgue os itens que se seguem, acerca de circuitos elétricos.

Se um resistor em um circuito é percorrido por uma corrente elétrica, a lei de Ohm estabelece que a corrente no resistor é diretamente proporcional à tensão, quando a resistência do componente de circuito é mantida constante.

• C. Certo
• E. Errado

Julgue os itens que se seguem, acerca de circuitos elétricos.

Sempre que um resistor é percorrido por uma corrente elétrica, ocorre dissipação de energia nesse componente.

• C. Certo
• E. Errado

Julgue os itens que se seguem, acerca de circuitos elétricos.

O sentido convencionado para a corrente elétrica em um condutor é o sentido de deslocamento das cargas negativas (elétrons).

• C. Certo
• E. Errado

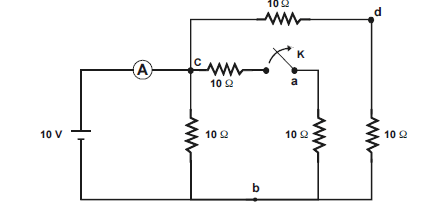

A figura acima mostra um circuito elétrico em corrente contínua que opera alimentado por uma fonte ideal de 10 V. A chave K no circuito fica normalmente fechada e é utilizada para desligar o resistor conectado entre os terminais a-b. O amperímetro indicado no circuito é considerado ideal, sendo usado para medir a corrente que flui pela fonte. Com base no circuito, julgue os itens subseqüentes.

Se a fonte tivesse uma resistência interna de 1 Ω, a tensão entre os terminais c-b ficaria reduzida para aproximadamente 8,3 V.

• E. Errado
• C. Certo

Julgue o item que se segue, acerca de circuitos elétricos.

Se um resistor em um circuito é percorrido por uma corrente elétrica, a lei de Ohm estabelece que a corrente no resistor é diretamente proporcional à tensão, quando a resistência do componente de circuito é mantida constante.

• C. Certo
• E. Errado

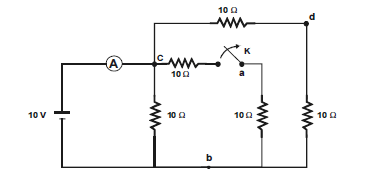

A figura acima mostra um circuito elétrico em corrente contínua que opera alimentado por uma fonte ideal de 10 V. A chave K no circuito fica normalmente fechada e é utilizada para desligar o resistor conectado entre os terminais a-b. O amperímetro indicado no circuito é considerado ideal, sendo usado para medir a corrente que flui pela fonte. Com base no circuito, julgue os itens subseqüentes.

A corrente medida pelo amperímetro é igual a 2 A.

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico em corrente contínua que opera alimentado por uma fonte ideal de 10 V. A chave K no circuito fica normalmente fechada e é utilizada para desligar o resistor conectado entre os terminais a-b. O amperímetro indicado no circuito é considerado ideal, sendo usado para medir a corrente que flui pela fonte. Com base no circuito, julgue os itens subseqüentes.

Se a chave K for aberta, a fonte fornecerá 15 W de potência aos resistores.

• C. Certo
• E. Errado

Julgue o item que se segue com relação à aplicação de componentes simétricas em análise de sistemas de energia elétrica.

Em estudos de redes elétricas é inadequado utilizar componentes simétricas para a análise de faltas (curtoscircuitos), quando os sistemas apresentam elevadas impedâncias de aterramento do neutro de transformadores ou de geradores. Nesse caso, a rede elétrica deve ser avaliada por meio da representação na forma de circuitos trifásicos, considerando inclusive a impedância mútua entre fases dos respectivos equipamentos.

• C. Certo
• E. Errado

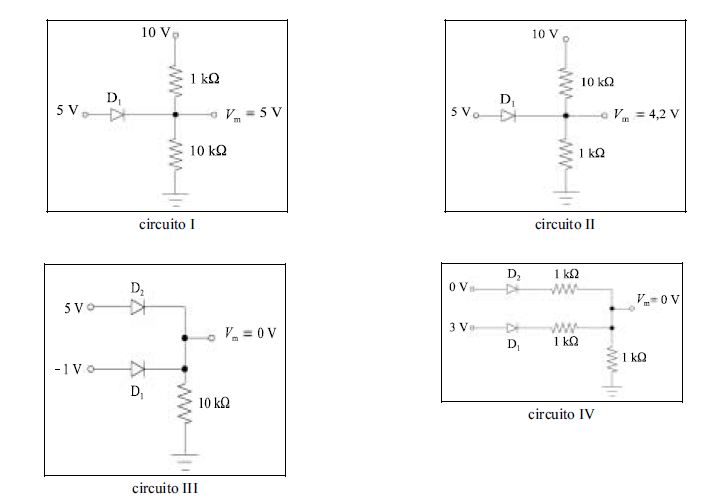

Os circuitos de I a IV, cujos diagramas estão mostrados acima, utilizam diodos semicondutores que, quando estão em condução direta, apresentam queda de tensão constante e igual a 0,8 V entre o ânodo e o cátodo. Suponha que esses circuitos façam parte de um equipamento e que, durante procedimento de manutenção corretiva, as tensões indicadas por V m são medidas com o objetivo de tirar conclusões a respeito da existência ou não de defeito em algum dispositivo semicondutor. Considere que o defeito em um diodo é caracterizado pelo fato de ele estar em curto-circuito ou em circuito aberto, quando era esperado que o dispositivo estivesse conduzindo. Considere também que as resistências existentes nesses circuitos não apresentem alteração em seus valores. Diante do exposto, julgue os seguintes itens.

No circuito IV, não é possível determinar se o diodo D₂ está com defeito apenas a partir da tensão V _m. É preciso retirá-lo do circuito para proceder a um teste eficaz com multímetro.

• C. Certo
• E. Errado
