Questões sobre Circuitos

Julgue os itens que se seguem, acerca de componentes simétricos em um sistema elétrico trifásico.

O circuito equivalente de seqüência zero de um transformador trifásico depende do tipo de ligação dos enrolamentos do transformador (triângulo, estrela, estrela com aterramento).

• C. Certo
• E. Errado

Considerando que um sistema de energia elétrica está sujeito a perturbações que se manifestam nas mais diversas formas, julgue os itens subseqüentes.

Curtos-circuitos são perturbações que se manifestam no sistema, em geral, sob a forma de sobrecarga.

• C. Certo
• E. Errado

Um transformador de 60 VA com tensão de primário de 127 V e de secundário de 15 V tem a sua capacidade de corrente no secundário limitada em

• A.

  1 A

• B.

  2 A

• C.

  4 A

• D.

  8 A

• E.

  16 A

Abaixo estão representados um condutor fase, um condutor neutro, dois interruptores paralelos, um interruptor intermediário e uma lâmpada incandescente:

Deseja-se implementar um circuito para comandar a lâmpada por três pontos distintos do ambiente. Assinale a alternativa que corresponde às conexões para esse circuito.

• A.

  (fase – 1 – 11) ; (neutro – 8 – 12) ; (2 – 4) ; (3 – 5) ; (6 – 9) ; (7 – 10)

• B.

  (fase – 1) ; (neutro – 8) ; (2 – 4 – 11) ; (3 – 5) ; (6 – 9 – 12) ; (7 – 10)

• C.

  (fase – 1) ; (2 – 4) ; (3 – 5) ; (6 – 9) ; (7 – 10) ; (8 – 11) ; (12 – neutro)

• D.

  (fase – 1) ; (2 – 4) ; (3 – 5) ; (6 – 8) ; (7 – 9) ; (10 – 11) ; (12 – neutro)

• E.

  (fase – 1) ; (2 – 4) ; (3 – 6) ; (5 – 8) ; (7 – 9) ; (10 – 11) ; (12 – neutro)

Considerando essas informações e o circuito apresentado, julgue os itens que se seguem.

• C. Certo
• E. Errado

Considerando essas informações e o circuito apresentado, julgue os itens que se seguem.

O capacitor apresenta capacitância igual a 25 mF.

• C. Certo
• E. Errado

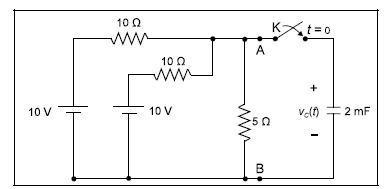

Considere que, no circuito mostrado acima, a chave K seja fechada no instante de tempo igual a zero. Considere ainda que o capacitor esteja descarregado antes do instante do fechamento da chave e que essa chave, uma vez fechada, permanece nesse estado indefinidamente. A respeito do circuito e da situação descrita, julgue os itens a seguir.

Considerando a chave K na posição fechada, a tensão no capacitor durante o período transitório cresce com constante de tempo igual a 5 ms.

• C. Certo
• E. Errado

Considere que, no circuito mostrado acima, a chave K seja fechada no instante de tempo igual a zero. Considere ainda que o capacitor esteja descarregado antes do instante do fechamento da chave e que essa chave, uma vez fechada, permanece nesse estado indefinidamente. A respeito do circuito e da situação descrita, julgue os itens a seguir.

• C. Certo
• E. Errado

Considere que, no circuito mostrado acima, a chave K seja fechada no instante de tempo igual a zero. Considere ainda que o capacitor esteja descarregado antes do instante do fechamento da chave e que essa chave, uma vez fechada, permanece nesse estado indefinidamente. A respeito do circuito e da situação descrita, julgue os itens a seguir.

Considerando que, no circuito, o capacitor seja substituído por um indutor de 2 mH, em regime estacionário após o fechamento da chave K, a corrente que circula em cada uma das duas fontes de 10 V é igual a 1 A.

• C. Certo
• E. Errado

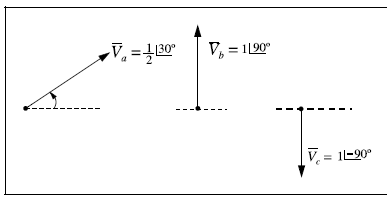

Três fasores que giram à freqüência síncrona de uma rede elétrica, representando as tensões de fase de um sistema trifásico, cuja seqüência de fases é a-b-c, são esquematizados na figura acima. As intensidades, em pu, e as fases, em graus, dos fasores são indicadas na própria figura. Considerando a situação apresentada, julgue os itens subseqüentes.

• C. Certo
• E. Errado
