Questões sobre Circuitos

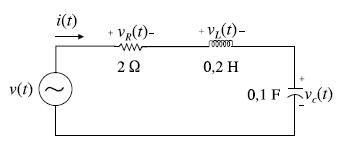

O circuito RLC em série mostrado na figura acima é alimentado por uma fonte de tensão senoidal  Considerando que o circuito está operando em regime permanente, julgue os itens a seguir.



Embora, no circuito, a potência varie instantaneamente com o tempo, o seu valor médio (potência ativa) é constante.

• C. Certo
• E. Errado

O circuito RLC em série mostrado na figura acima é alimentado por uma fonte de tensão senoidal  Considerando que o circuito está operando em regime permanente, julgue os itens a seguir.



Nesse circuito, a potência ativa entregue pela fonte aos componentes RLC é igual a 20 kW.

• C. Certo
• E. Errado

O circuito RLC em série mostrado na figura acima é alimentado por uma fonte de tensão senoidal  Considerando que o circuito está operando em regime permanente, julgue os itens a seguir.



O fator de potência resultante da carga composta pela rede RLC é indutivo.

• C. Certo
• E. Errado

O circuito RLC em série mostrado na figura acima é alimentado por uma fonte de tensão senoidal  Considerando que o circuito está operando em regime permanente, julgue os itens a seguir.



Caso os valores da indutância e da capacitância no circuito fossem iguais, o fator de potência da rede RLC ficaria unitário.

• C. Certo
• E. Errado

O circuito RLC em série mostrado na figura acima é alimentado por uma fonte de tensão senoidal  Considerando que o circuito está operando em regime permanente, julgue os itens a seguir.



A relação entre o valor eficaz da tensão no resistor e o valor eficaz da tensão da fonte é igual a

• C. Certo
• E. Errado

Duas cargas trifásicas equilibradas estão ligadas em paralelo a uma rede de distribuição elétrica trifásica cuja tensão de linha é igual a 220 V. Uma das cargas está ligada em triângulo e a outra, em estrela. Considerando essas informações, julgue os itens subseqüentes.

Considere que a carga em estrela apresente fator de potência 0,8 indutivo e absorva 6,0 kVA. Nessas condições, a potência ativa absorvida pela carga é igual a 4,8 kW.

• C. Certo
• E. Errado

Duas cargas trifásicas equilibradas estão ligadas em paralelo a uma rede de distribuição elétrica trifásica cuja tensão de linha é igual a 220 V. Uma das cargas está ligada em triângulo e a outra, em estrela. Considerando essas informações, julgue os itens subseqüentes.

Na situação em que as cargas apresentam intensidades de corrente iguais, os seus fatores de potência também são iguais.

• C. Certo
• E. Errado

Duas cargas trifásicas equilibradas estão ligadas em paralelo a uma rede de distribuição elétrica trifásica cuja tensão de linha é igual a 220 V. Uma das cargas está ligada em triângulo e a outra, em estrela. Considerando essas informações, julgue os itens subseqüentes.

Caso o fator de potência resultante das duas cargas juntas resulte indutivo e inferior a 0,92, é possível melhorá-lo para um valor mais elevado por meio da ligação de um banco trifásico de reatores em paralelo com as cargas.

• C. Certo
• E. Errado

Julgue os itens que se seguem, acerca de componentes simétricos em um sistema elétrico trifásico.

Em um sistema elétrico cujas grandezas trifásicas de fase são desequilibradas, os componentes simétricos de seqüência positiva dessas grandezas são equilibrados.

• C. Certo
• E. Errado

Julgue os itens que se seguem, acerca de componentes simétricos em um sistema elétrico trifásico.

Nos circuitos de seqüência negativa e de seqüência zero representativos de uma rede elétrica trifásica, não há fontes de tensão.

• C. Certo
• E. Errado
