Questões sobre Circuitos

Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.

No dimensionamento do capacitor, deve-se considerar o período de tempo durante o qual ele se descarrega pela resistência de carga. Assim, uma fonte projetada para trabalhar em uma freqüência de rede de 50 Hz exige um capacitor menor do que o exigido por uma fonte projetada para entrada em 60 Hz.

• C. Certo
• E. Errado

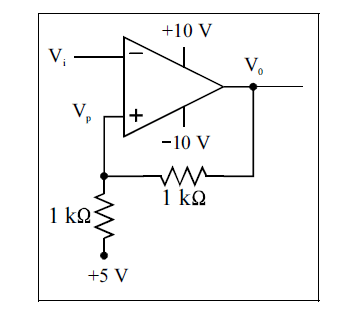

Os fabricantes de equipamentos de eletrônica analógica disponibilizam vários circuitos integrados lineares no mercado. São basicamente amplificadores operacionais otimizados para aplicações específicas, usados como blocos básicos de diversas operações analógicas. Um circuito particularmente importante é o comparador. A figura acima mostra como um comparador integrado foi conectado para uma determinada aplicação. Com base no circuito mostrado nessa figura, julgue os itens seguintes.

O alto ganho diferencial do amplificador operacional garante o chamado terra virtual entre as entradas inversora e nãoinversora. Assim, em regime permanente, V_i = V_p.

• C. Certo
• E. Errado

Os fabricantes de equipamentos de eletrônica analógica disponibilizam vários circuitos integrados lineares no mercado. São basicamente amplificadores operacionais otimizados para aplicações específicas, usados como blocos básicos de diversas operações analógicas. Um circuito particularmente importante é o comparador. A figura acima mostra como um comparador integrado foi conectado para uma determinada aplicação. Com base no circuito mostrado nessa figura, julgue os itens seguintes.

No comparador, a saída fica saturada em valor próximo ao da tensão de alimentação positiva (10 V) se V_i < V_p e saturada em valor próximo ao da tensão de alimentação negativa (-10 V) se V_i > V_p.

• C. Certo
• E. Errado

Os fabricantes de equipamentos de eletrônica analógica disponibilizam vários circuitos integrados lineares no mercado. São basicamente amplificadores operacionais otimizados para aplicações específicas, usados como blocos básicos de diversas operações analógicas. Um circuito particularmente importante é o comparador. A figura acima mostra como um comparador integrado foi conectado para uma determinada aplicação. Com base no circuito mostrado nessa figura, julgue os itens seguintes.

A saída V₀ é aproximadamente igual a + 10 V, se V_i = 0 V.

• C. Certo
• E. Errado

Os fabricantes de equipamentos de eletrônica analógica disponibilizam vários circuitos integrados lineares no mercado. São basicamente amplificadores operacionais otimizados para aplicações específicas, usados como blocos básicos de diversas operações analógicas. Um circuito particularmente importante é o comparador. A figura acima mostra como um comparador integrado foi conectado para uma determinada aplicação. Com base no circuito mostrado nessa figura, julgue os itens seguintes.

A saída V₀ é aproximadamente igual a -10 V, se V_i = -3 V.

• C. Certo
• E. Errado

Nas condições apresentadas na figura (sem carga conectada ao nó de saída), o ganho de tensão para médias freqüências (ou seja, desprezando reatâncias dos capacitores de acoplamento e capacitâncias internas do FET), em uma aproximação de primeira ordem, vale -2.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

Comparado a um estágio amplificador equivalente usando transistor bipolar (configuração emissor comum), o amplificador da figura apresenta uma maior impedância de entrada.

• C. Certo
• E. Errado

Em comparação com o que ocorre em estágios amplificadores usando transistores bipolares em configuração emissor comum, a configuração apresentada requer o uso de valores mais altos do capacitor de acoplamento C₁ para uma mesma resposta em freqüência.

• C. Certo
• E. Errado

• C. Certo
• E. Errado
