Questões sobre Circuitos

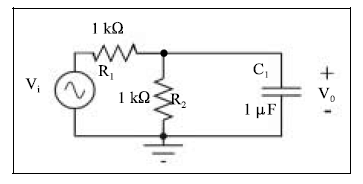

No circuito da figura acima, Vi representa o sinal de entrada, V0, o sinal de saída, e os elementos devem ser considerados como ideais. Com base nessas informações, julgue os itens que se seguem.

O comportamento do circuito, no que diz respeito à relação entre tensão de saída e de entrada, não seria alterado ao se substituir C₁ por dois capacitores em paralelo, cada um com metade da capacitância de C₁.

• C. Certo
• E. Errado

No circuito da figura acima, Vi representa o sinal de entrada, V0, o sinal de saída, e os elementos devem ser considerados como ideais. Com base nessas informações, julgue os itens que se seguem.

Se uma onda quadrada é usada como sinal de entrada, verifica-se que, à medida que a freqüência de operação aumenta, a tensão de saída torna-se cada vez mais semelhante a uma onda triangular.

• C. Certo
• E. Errado

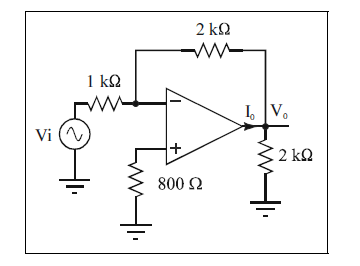

O amplificador operacional esquematizado na figura acima é alimentado com tensões +15 V e -15 V. Com base nas informações da figura e utilizando as aproximações comumente empregadas na análise de circuitos com amplificadores operacionais, julgue os itens subseqüentes.

Supondo operação em baixa freqüência e na região de comportamento linear do amplificador operacional, o sinal de saída tem aproximadamente o dobro de amplitude do sinal de entrada, e apresenta defasagem de 180º em relação a este.

• C. Certo
• E. Errado

O amplificador operacional esquematizado na figura acima é alimentado com tensões +15 V e -15 V. Com base nas informações da figura e utilizando as aproximações comumente empregadas na análise de circuitos com amplificadores operacionais, julgue os itens subseqüentes.

As características do amplificador operacional que permitem uma análise simplificada desse tipo de circuito incluem alto ganho diferencial de tensão, alta impedância de entrada e alta impedância de saída.

• C. Certo
• E. Errado

O amplificador operacional esquematizado na figura acima é alimentado com tensões +15 V e -15 V. Com base nas informações da figura e utilizando as aproximações comumente empregadas na análise de circuitos com amplificadores operacionais, julgue os itens subseqüentes.

• C. Certo
• E. Errado

O amplificador operacional esquematizado na figura acima é alimentado com tensões +15 V e -15 V. Com base nas informações da figura e utilizando as aproximações comumente empregadas na análise de circuitos com amplificadores operacionais, julgue os itens subseqüentes.

Se uma tensão d.c. de 1 V é aplicada à entrada (V_i), a corrente I0 indicada no circuito vale -2 mA.

• C. Certo
• E. Errado

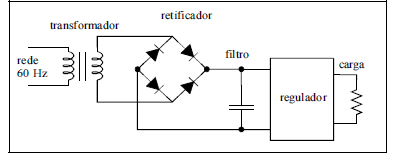

Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.

O principal parâmetro do transformador utilizado para abaixar a tensão de rede é a relação entre o número de espiras dos enrolamentos primário e secundário. Assim, se a relação é de 10 voltas no enrolamento primário para 1 no secundário, tem-se um abaixamento de tensão por um fator 10. A corrente segue a mesma transformação.

• C. Certo
• E. Errado

Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.

Em diversos tipos de regulador, como o bloco regulador mostrado na figura, tem-se: um elemento de referência de tensão (geralmente um diodo Zener), um elemento que amostra a tensão de saída (tipicamente um divisor resistivo), um comparador e um elemento de controle, que pode fazer variar a tensão de saída de acordo com a saída do comparador.

• C. Certo
• E. Errado

Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.

Regulação de carga é a razão entre a variação da tensão de saída da fonte e a variação de corrente de carga. Assim, se a regulação de carga nominal é de 5%, a tensão de saída em vazio é 5% maior que a tensão nominal de saída.

• C. Certo
• E. Errado

Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.

Diodos de silício apresentam, em polarização direta, uma queda de tensão de aproximadamente 0,7 V. Ao usar 4 diodos na retificação, como na figura, perde-se, portanto, 2,8 V da tensão de pico no secundário do transformador.

• C. Certo
• E. Errado
