Questões sobre Circuitos

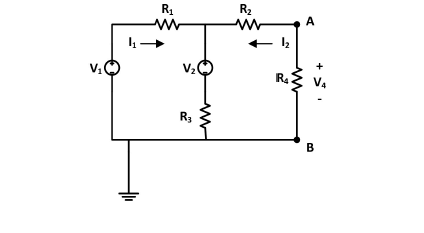

O circuito ilustrado acima possui duas fontes de tensão independentes que interagem para que se estabeleça uma tensão V4 entre os nós A e B. Com base nessa informação e no circuito, julgue os itens de 67 a 70.

Da análise do circuito conclui-se que V₄ = R₂I₂ + V₂ + R₃I₁ + R₃I₂.

• C. Certo
• E. Errado

Acerca dos teoremas aplicados para a resolução de circuitos elétricos, assinale a alternativa correta.

• A. O Teorema da Superposição afirma que a resposta em qualquer elemento de uma rede não linear, bilateral (todos os elementos em dois sentidos), contendo mais de uma fonte, é a soma das respostas produzidas pelas fontes, cada um atuando isoladamente.
• B. O Teorema da Reciprocidade afirma que, em uma rede linear, bilateral, de fonte única, a relação entre a excitação e a resposta é constante quando as posições de excitação e respostas são intercambiadas.
• C. O Teorema da Compensação afirma que, se uma impedância . que conduz corrente / for substituída por uma fonte de tensão de compensação 0 = / . , nesse caso, todas as outras correntes e tensões na rede serão alteradas, sendo que a polaridade de 1 deve concordar com a tensão fasorial através de .
• D. Segundo o Teorema de Norton, uma rede linear, ativa, resistiva, a qual contém uma ou mais fontes de tensão e corrente, pode ser substituída por uma única fonte de tensão e uma resistência em série.
• E. Segundo o Teorema de Thévenin, uma rede linear, ativa, resistiva, a qual contém uma ou mais fontes de tensão e corrente, pode ser substituída por uma única fonte de corrente e uma resistência paralela.

Um circuito possui dois resistores em paralelo, R₁ = 300 Ω e R₂ = 150 Ω, além de uma fonte de tensão com V= 40V . A respeito da análise de circuitos elétricos, assinale a alternativa correta.

• A. O circuito terá como resistência equivalente 9<== 450 Ω.
• B. A potência total absorvida será de >_? = 160
• C. Alterando o valor da fonte de tensão para = 20 , mantendo os demais dados apresentados, a potência total absorvida será de >_? = 80 A
• D. Alterando o valor do resistor 92 para 92 = 100, mantendo os demais dados apresentados, o circuito terá como resistência equivalente 9<== 75¸ e a potência total absorvida será de >_? = 60 A .
• E. Alterando o valor do resistor 91 para 9_! = 100, mantendo os demais dados apresentados, o circuito terá como resistência equivalente 9<= = 60¸ e a potência total absorvida será de >_? > 20 A .

Um circuito é projetado para fornecer potência a uma carga. Para equipamentos elétricos, a minimização das perdas de potência no processo de transmissão e distribuição é crítica por questões econômicas e de eficiência; em outras aplicações em áreas como comunicações é desejável maximizar a potência entregue à carga.

De acordo com a figura e o valor de R_L para a máxima transferência de potência, qual a potência máxima?

• A. 10 W.
• B. 20 W.
• C. 30 W.
• D. 40 W.

Um circuito trifásico com uma carga conectada em Δ possui uma tensão eficaz de linha 380 V; a carga consome 3 kW, com um fator de potência de 0,92 atrasado. Qual o valor eficaz da corrente de linha L _I ?

• A. 2,86 A.
• B. 4,55 A.
• C. 4,95 A.
• D. 7,00 A.

Determine o valor de R no circuito abaixo para uma corrente de 12,6 mA, considerando que o diodo é real de Silício.

• A. 555,6Ù
• B. 7kÙ
• C. 470Ù
• D. 500Ù
• E. 3,3kÙ

Um voltímetro analógico ideal, de zero central, ou digital, é utilizado para medir a tensão V_A indicada no circuito a seguir. Qual seria o valor em volts indicado pelo aparelho?

• A. 12,0
• B. -12,0
• C. -4,0
• D. 36,0
• E. 16,2

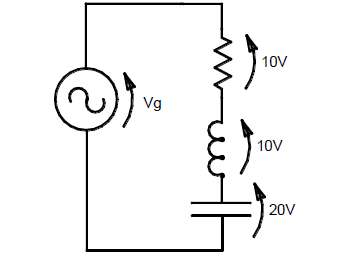

No circuito com o resistor, indutor e capacitor ideais, alimentados por um gerador de tensão alternada, foram efetuadas as medidas do valor eficaz das tensões, obtendo-se: V_R = 10 V; V_L = 10 V ; V_C = 20 V. Neste circuito, se medirmos o valor eficaz da tensão do gerador, Vg, em volts, obteremos:

• A. 56,4
• B. 69,2
• C. 40
• D. 14,1
• E. 28,4

Considerando o circuito acima, que está funcionando no domínio da frequência e cuja fonte de tensão senoidal foi ajustada para determinada frequência, julgue os itens subsequentes.

O valor da tensão V_o é igual a 8 V.

• C. Certo
• E. Errado

Considerando o circuito acima, que está funcionando no domínio da frequência e cuja fonte de tensão senoidal foi ajustada para determinada frequência, julgue os itens subsequentes.

A fonte de tensão não gera potência reativa para o circuito, visto que a potência aparente gerada por ela é igual à ativa.

• C. Certo
• E. Errado
