Questões sobre Eletrônica Analógica

Para verificar o estado de uma bateria alcalina cuja tensão nominal é 9 V deve-se selecionar no multímetro digital o fundo de escala de

• A.

  200 mA – AC

• B.

  200 V – AC

• C.

  20 A – DC

• D.

  20 V – DC

• E.

  2 V – DC

Considere as situações 1 e 2 descritas abaixo:

Situação 1 – Uma lâmpada incandescente de 127 V/ 200 W é ligada a uma rede de 220 V/ 60 Hz.

Situação 2 – Uma lâmpada incandescente de 220 V/100 W é ligada a uma rede de 127 V/60 Hz.

Analise as afirmações que seguem:

I. A situação 1 é um caso típico de sobretensão e possivelmente a lâmpada queimará.

 II. A situação 2 é um caso típico de sobretensão, mas não há risco da lâmpada queimar.

III. A situação 1 é um caso típico de subtensão e possivelmente a lâmpada queimará.

IV. A situação 2 é um caso típico de subtensão, mas não há risco da lâmpada queimar.

 V. A situação 1 é um caso típico de sobretensão, mas não há risco da lâmpada queimar.

VI. A situação 2 é um caso típico de subtensão e possivelmente a lâmpada queimará.

 É correto o que se afirma SOMENTE em

• A.

  I e II

• B.

  II e III

• C.

  I e IV

• D.

  III e VI

• E.

  IV e V

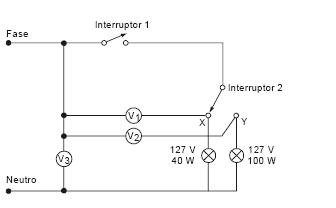

Analise o circuito elétrico abaixo.

Assinale a alternativa que apresenta as medidas dos voltímetros V1, V2 e V3 em função das condições dos interruptores 1 e 2.

• A.
• B.
• C.
• D.
• E.

Com um multímetro digital, três medidas serão realizadas, conforme segue:

I. tensão de bateria de automóvel

II. tensão de tomada exclusiva para chuveiro elétrico

III. teste de continuidade em um cabo de alimentação desligado

As posições mais adequadas do seletor do multímetro para as medidas I, II e III, respectivamente, são:

• A.

  10 V (AC), 200 V (DC) e 200

• B. 12 V (AC), 1000 V (DC) e 2 M
• C.

  20 V (DC), 1000 V (AC) e 200

• D.

  20 V (DC), 200 V (AC) e 2 M

• E.

  200 V (DC), 200 V (DC) e 200

Dois interruptores paralelos serão utilizados para comandar uma lâmpada por dois pontos distintos, conforme o esquema abaixo:

A forma correta de ligação entre os dispositivos e a rede elétrica está expressa em:

• A.

  (R - 2) ; (1 - 4) ; (3 - 6) ; (5 - 7) ; (8 - N)

• B.

  (R - 2) ; (1 - 6) ; (3 - 4) ; (5 - 7) ; (8 - PE)

• C.

  (R - 2) ; (1 - 4) ; (3 - 7) ; (4 - 8) ; (5 - N) ; (6 - PE)

• D.

  (R - 1) ; (2 - 5) ; (3 - 4) ; (6 - 7) ; (8 - N)

• E.

  (R - 1) ; (2 - 4) ; (3 - 5) ; (6 - 7) ; (8 - PE)

Um ventilador de parede não está funcionando. Os pontos de acesso para testes são os dois pinos do plugue (I e II), os dois terminais da chave (III e IV) e os dois terminais do enrolamento do motor (V e VI), conforme o esquema abaixo:

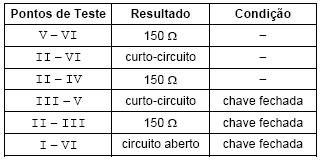

Com o plugue desligado da tomada, os testes foram realizados por um multímetro digital na escala de 200 Ω, cujos resultados encontram-se na tabela abaixo:

O provável problema do ventilador é

• A.

  enrolamento do motor interrompido (V e VI).

• B.

  interrupção no fio entre o plugue (II) e o terminal do motor (VI).

• C.

  interrupção no fio entre a chave (IV) e o terminal do motor (V).

• D.

  interrupção no fio entre o plugue (I) e a chave (III).

• E.

  chave defeituosa.

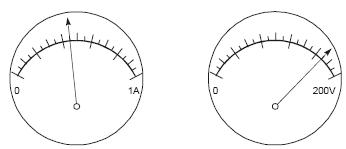

Considere as figuras abaixo.

O amperímetro e o voltímetro estão indicando, respectivamente:

• A.

  0,35 A e 170V

• B.

  0,50 A e 165V

• C.

  450 mA e 170V

• D.

  450 mA e 140V

• E.

  350 mA e 170V

Um transformador possui a especificação (110 V – 220 V / 15 + 15 V – 2 A). A figura abaixo representa os voltímetros V1, V2 e V3 na escala de 200 V (AC) e medindo as tensões do secundário.

Dois testes serão realizados: o primeiro ligando os terminais preto e amarelo do primário em uma rede de 110 V – 60 Hz, e o segundo ligando os terminais preto e vermelho do primário em uma rede de 220 V – 60 Hz. As medidas esperadas de V1, V2 e V3 nesses dois testes estão expressas em:

• A.
• B.
• C.
• D.
• E.

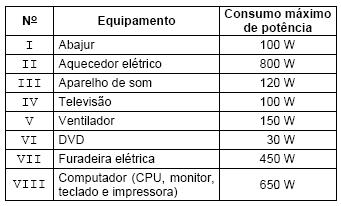

Em um ambiente há seis tomadas de 127 V comandadas por um disjuntor de 10 A e os seguintes equipamentos:

Podem ser ligados, simultaneamente, sem risco de desarmar o disjuntor os seguintes equipamentos:

• A.

  I, II, III, IV, V e VII.

• B.

  I, III, IV, V, VII e VIII.

• C.

  III, V, VII e VIII.

• D.

  II, IV e VII.

• E.

  I, III, IV, V, VI e VII.

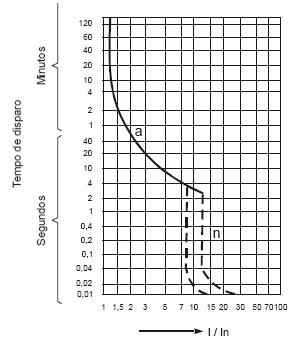

Considere a curva de atuação com partida a frio de um disjuntor de corrente nominal In = 10 A.

No caso da corrente I do circuito atingir 30 A, o tempo aproximado de disparo será

• A.

  0,01 segundo.

• B.

  0,2 segundo.

• C.

  20 segundos.

• D.

  2 minutos.

• E.

  20 minutos.
