Questões sobre Eletrônica Analógica

Um técnico precisa realizar medidas de sinais elétricos em um circuito elétrico por meio de um osciloscópio analógico. Suponha que o osciloscópio tenha dois canais verticais CH1 e CH2 e um horizontal com escala de tempo ajustada por meio de uma base de tempo. Considerando o ajuste adequado de escalas, manejo das pontas de prova que acompanham o instrumento e dos cabos para realização das medidas, julgue os itens subseqüentes.

Suponha que o modo de funcionamento do osciloscópio seja ajustado de forma que a base de tempo seja desabilitada e dois sinais sejam injetados, um no canal CH1 e o outro no canal CH2. Nessa situação, se a freqüência do sinal no canal CH1 for o dobro da freqüência do sinal no canal CH2, então, na tela do osciloscópio, será formada uma figura na forma de uma estrela.

• C. Certo
• E. Errado

Um técnico precisa realizar medidas de sinais elétricos em um circuito elétrico por meio de um osciloscópio analógico. Suponha que o osciloscópio tenha dois canais verticais CH1 e CH2 e um horizontal com escala de tempo ajustada por meio de uma base de tempo. Considerando o ajuste adequado de escalas, manejo das pontas de prova que acompanham o instrumento e dos cabos para realização das medidas, julgue os itens subseqüentes.

As pontas de prova são acessórios auxiliares utilizados para ajustar o circuito de disparo da base de tempo com a finalidade de evitar que a imagem na tela do osciloscópio analógico fique trêmula.

• C. Certo
• E. Errado

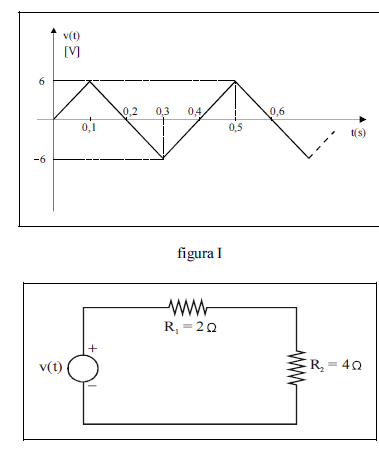

A figura I acima mostra uma forma de onda triangular referente a um sinal de tensão gerado a partir de um gerador de sinais. Essa forma de onda é utilizada como sinal de entrada para o circuito elétrico mostrado na figura II. Com base nessas informações, julgue os itens seguintes.

A forma de onda v(t), por ser do tipo triangular, pode ser caracterizada somente por sua amplitude, que, no caso considerado, é igual a 6 V.

• C. Certo
• E. Errado

A figura I acima mostra uma forma de onda triangular referente a um sinal de tensão gerado a partir de um gerador de sinais. Essa forma de onda é utilizada como sinal de entrada para o circuito elétrico mostrado na figura II. Com base nessas informações, julgue os itens seguintes.

A forma de onda triangular de tensão nos terminais do resistor R2 apresenta valor de pico igual a 4 V.

• C. Certo
• E. Errado

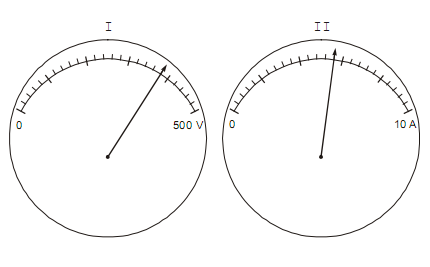

Considere as figuras abaixo.

Os instrumentos I e II estão indicando, respectivamente,

• A.

  127 V e 5,0 A.

• B.

  140 V e 2,6 A.

• C.

  280 V e 6,8 A.

• D.

  340 V e 4,8 A.

• E.

  380 V e 5,6 A.

Um transformador possui a especificação 110 V – 220 V / 15 + 15V – 2 A. O enrolamento primário tem três terminais, sendo o central na cor amarela e os extremos nas cores preta e vermelha. O enrolamento secundário tem também três terminais, sendo o central na cor preta e os extremos na cor verde. Analise as afirmações seguintes referentes ao transformador descrito acima:

I. Alimentando o enrolamento primário com tensão de 110 V por meio dos terminais preto e amarelo e estando o secundário sem carga, a corrente no primário será de 2 A.

II. Alimentando o enrolamento primário com tensão de 220 V por meio dos terminais preto e vermelho e estando o secundário sem carga, a tensão entre os terminais verdes será de 30 V.

III. A potência máxima que o transformador pode fornecer a uma carga é 60 VA.

É correto o que se afirma APENAS em

• A.

  I.

• B.

  II.

• C.

  II e III.

• D.

  I e II.

• E.

  I e III.

Um amplificador monofônico com impedância de saída de 8 Ω será utilizado para sonorizar um ambiente. De que modo devem ser ligados quatro alto-falantes de 8 Ω para garantir o casamento de impedâncias?

• A.
• B.
• C.
• D.
• E.

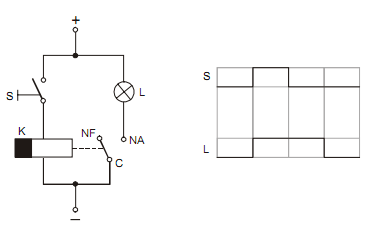

Os esquemas abaixo representam a operação de um dispositivo acionado por uma chave S e comandando uma lâmpada L. A chave S aberta é representada por um nível baixo e fechada por um nível alto; a lâmpada L apagada é representada por um nível baixo e fechada por um nível alto.

Trata-se de

• A.

  um dispositivo de sinalização.

• B.

  uma célula fotoelétrica.

• C.

  um contador de impulsos elétricos.

• D.

  um relé de tempo com retardo na ligação.

• E.

  um relé de tempo com retardo no desligamento.

Um multímetro digital está calibrado para operar como ohmímetro com fundo de escala de 200 Ω. Ao realizar o teste de continuidade de um condutor elétrico flexível de seção 2,5 mm² e comprimento de 5 m, considerando a sua resistência, bem como a resistência das pontas de prova do multímetro, é correto considerar que as condições do condutor são satisfatórias caso a resistência R medida seja

• A.

  2 Ω < R < 8 Ω.

• B.

  80 Ω < R < 100 Ω.

• C.

  50 Ω < R < 5 kΩ.

• D.

  R > 10 kΩ.

• E.

  R > 1 MΩ.

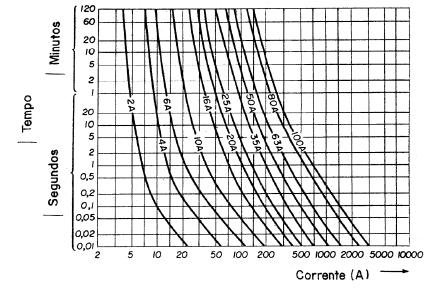

Analise as curvas características de um determinado tipo de fusível mostradas na figura abaixo. Deseja-se que o tempo de atuação do fusível seja de aproximadamente 10 segundos quando a corrente no circuito atingir 50 A. Neste caso, o fusível escolhido deve ter corrente nominal de

• A.

  16 A

• B.

  20 A

• C.

  25 A

• D.

  35 A

• E.

  50 A
