Questões sobre Eletrônica Analógica

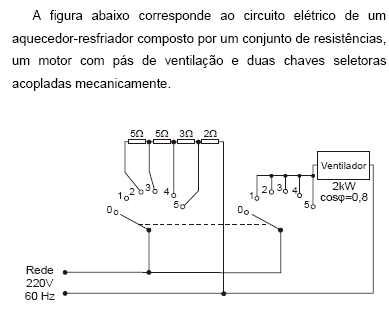

Utilize o texto e a figura para responder às questões de números 54 a 56.

Considerando o esquema apresentado, estando a chave seletora na

Está correto o que se afirma APENAS em

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  I e II.

• E.

  I e III.

Utilize o texto e a figura para responder às questões de números 54 a 56.

Considerando o fator de potência do ventilador, o consumo máximo de corrente do sistema que deve ser usado como referência para definir o disjuntor de proteção vale, aproximadamente,

• A.

  121,4 A

• B.

  110,0 A

• C.

  62,7 A

• D.

  22,7 A

• E.

  11,0 A

Utilize o texto e a figura para responder às questões de números 54 a 56.

Ao realizar o teste dos contatos da chave seletora com um multímetro digital na escala de 200 e denominando a resistência de contato por Rc, garantirá um bom contato quando a medida resultar em

• A.



• B.



• C.



• D.
• E.

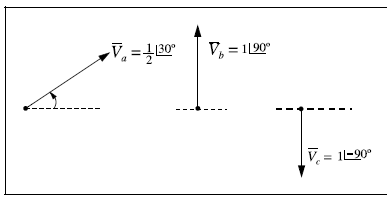

Três fasores que giram à freqüência síncrona de uma rede elétrica, representando as tensões de fase de um sistema trifásico, cuja seqüência de fases é a-b-c, são esquematizados na figura acima. As intensidades, em pu, e as fases, em graus, dos fasores são indicadas na própria figura. Considerando a situação apresentada, julgue os itens subseqüentes.

Apesar de as tensões de fase serem desequilibradas, os fasores de tensão que compõem o sistema de seqüência negativo associado a essas tensões é equilibrado.

• C. Certo
• E. Errado

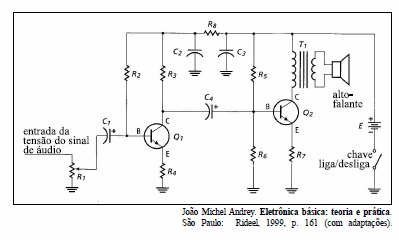

A figura acima mostra o esquema de um amplificador de áudio transistorizado. A respeito desse esquema, julgue os itens subseqüentes.

Os dois transistores do amplificador são do tipo pnp.

• C. Certo
• E. Errado

A figura acima mostra o esquema de um amplificador de áudio transistorizado. A respeito desse esquema, julgue os itens subseqüentes.

Esse amplificador é de dois estágios, tendo um estágio amplificador de tensão e um estágio amplificador de potência. Os dois estágios estão ligados em cascata.

• C. Certo
• E. Errado

A figura acima mostra o esquema de um amplificador de áudio transistorizado. A respeito desse esquema, julgue os itens subseqüentes.

A variação do volume de saída do áudio no alto-falante é realizada pelo controle da chave liga/desliga.

• C. Certo
• E. Errado

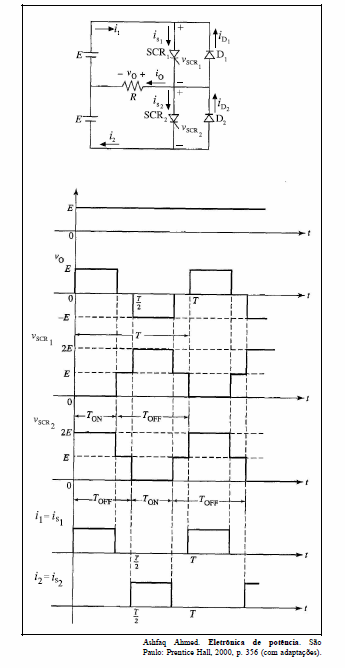

A figura acima mostra o circuito de um conversor eletrônico e as formas de onda de algumas de suas grandezas elétricas. Julgue os itens a seguir, relativos a esse conversor e às formas de onda apresentadas.

A comutação dos SCRs do estado de condução para o estado de bloqueio é realizada pelos diodos do circuito.

• C. Certo
• E. Errado



A figura acima mostra o circuito de um conversor eletrônico e as formas de onda de algumas de suas grandezas elétricas. Julgue os itens a seguir, relativos a esse conversor e às formas de onda apresentadas.

Se T_ON < T_OFF , em um ciclo de funcionamento do conversor, o período de condução de SCR₁ é menor que o de SCR₂.

• C. Certo
• E. Errado



A figura acima mostra o circuito de um conversor eletrônico e as formas de onda de algumas de suas grandezas elétricas. Julgue os itens a seguir, relativos a esse conversor e às formas de onda apresentadas.

• C. Certo
• E. Errado
