Questões sobre Eletrônica Analógica

Uma fonte trifásica senoidal equilibrada, de tensão de linha igual a 380 V e seqüência de fases ABC, alimenta uma carga trifásica equilibrada conectada em delta cuja impedância por fase é igual a (8 + j6)  Com relação a essa situação, julgue os itens que se seguem.

A corrente de linha que alimenta a carga é superior a 65 A.

• C. Certo
• E. Errado

Uma fonte trifásica senoidal equilibrada, de tensão de linha igual a 380 V e seqüência de fases ABC, alimenta uma carga trifásica equilibrada conectada em delta cuja impedância por fase é igual a (8 + j6)  Com relação a essa situação, julgue os itens que se seguem.

A carga consome mais de 34 kVAr com fator de potência igual a 0,5.

• C. Certo
• E. Errado

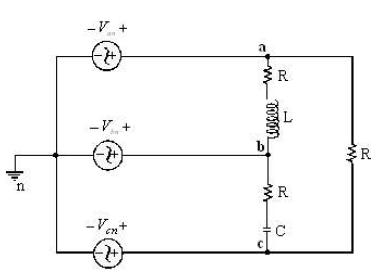

A figura acima mostra uma fonte trifásica senoidal equilibrada que alimenta uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.

Um único wattímetro analógico monofásico é suficiente para a medição da potência ativa consumida pela carga.

• C. Certo
• E. Errado

A figura acima mostra uma fonte trifásica senoidal equilibrada que alimenta uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.

Um wattímetro analógico monofásico, com a bobina de corrente corretamente conectada entre a fase a da fonte e o ponto a e com a bobina de potencial corretamente conectada entre os pontos b e c, associado a outro wattímetro analógico monofásico, cuja bobina de corrente está corretamente conectada entre a fase c da fonte e o ponto c e com a bobina de potencial corretamente conectada entre os pontos a e b, permite medir potência ativa consumida pela carga.

• C. Certo
• E. Errado

Duas cargas trifásicas equilibradas estão ligadas em paralelo a uma rede de distribuição elétrica trifásica cuja tensão de linha é igual a 220 V. Uma das cargas está ligada em triângulo e a outra, em estrela. Considerando essas informações, julgue os itens subseqüentes.

Considere que as intensidades das correntes de linha nas cargas em estrela e triângulo são iguais a 20 A e 30 A, respectivamente. Nesse caso, a intensidade da corrente de linha da rede elétrica, em uma das fases, necessária para alimentar as duas cargas, é igual a 50 A .

• C. Certo
• E. Errado

Duas cargas trifásicas equilibradas estão ligadas em paralelo a uma rede de distribuição elétrica trifásica cuja tensão de linha é igual a 220 V. Uma das cargas está ligada em triângulo e a outra, em estrela. Considerando essas informações, julgue os itens subseqüentes.

Na carga em estrela, a corrente de fase e a corrente de linha são iguais.

• C. Certo
• E. Errado

Duas cargas trifásicas equilibradas estão ligadas em paralelo a uma rede de distribuição elétrica trifásica cuja tensão de linha é igual a 220 V. Uma das cargas está ligada em triângulo e a outra, em estrela. Considerando essas informações, julgue os itens subseqüentes.

Caso a corrente de linha na carga em triângulo tenha intensidade de 10 A, a potência aparente que a carga absorve será igual a 6,6 kVA.

• C. Certo
• E. Errado

Duas cargas trifásicas equilibradas estão ligadas em paralelo a uma rede de distribuição elétrica trifásica cuja tensão de linha é igual a 220 V. Uma das cargas está ligada em triângulo e a outra, em estrela. Considerando essas informações, julgue os itens subseqüentes.

A carga em estrela apresenta tensão de fase-neutro inferior a 130 V.

• C. Certo
• E. Errado

Um sistema elétrico de potência é composto essencialmente por três partes principais, caracterizadas pela interligação de sistemas de geração, de transmissão e de distribuição. Cada parte apresenta equipamentos específicos para desempenhar a função adequada de modo que o sistema opere de forma síncrona. A respeito das partes que compõem o sistema elétrico de potência, julgue os itens que se seguem.

Em relação ao nível de tensão, os sistemas de transmissão de energia elétrica são caracterizados por tensões não inferiores a 13,8 kV.

• C. Certo
• E. Errado

Um aquecedor elétrico residencial cuja especificação dada pelo fabricante é 120 V/1500 W tem uma resistência elétrica de, aproximadamente,

• A.

  2

• B.

  5

• C.

  10

• D.

  15

• E.

  20
