Questões sobre Eletrônica Analógica

Sobre dimensionamento de condutores de uma instalação elétrica, é correto afirmar:

• A.

  O fator de correção de temperatura não depende do tipo de isolação dos condutores a serem dimensionados, apenas do tipo de eletroduto onde os mesmos são instalados.

• B.

  O fator de correção de temperatura somente deve ser aplicado se os condutores a serem dimensionados estiverem em eletroduto aparente e sujeito à exposição ao sol.

• C.

  Se a instalação for realizada por cabos multipolares, o dimensionamento dos condutores não precisa considerar o fator de agrupamento.

• D.

  Se houver mais de um circuito instalado no eletroduto onde se encontram os condutores a serem dimensionados, deve-se aplicar um fator de correção de agrupamento.

• E.

  A corrente de projeto corrigida, para efeito de dimensionamento dos condutores da instalação, deve ser, pelo menos, o dobro da corrente de projeto calculada a partir das especificações de tensão, potência e fator de potência da carga do circuito.

Como é denominada a metodologia de projeto de circuitos integrados que partindo de uma descrição abstrata da operação do circuito, se utiliza de refinamentos sucessivos da descrição do circuito até que se obtenha uma descrição física do circuito?

• A. Crescente (Bottom-up).
• B. Descendente (Top-down).
• C. Progressiva (Progressive).
• D. Incremental (Incremental).
• E. Lógica (Logic).

• A.



• B.



• C.



• D.



• E.

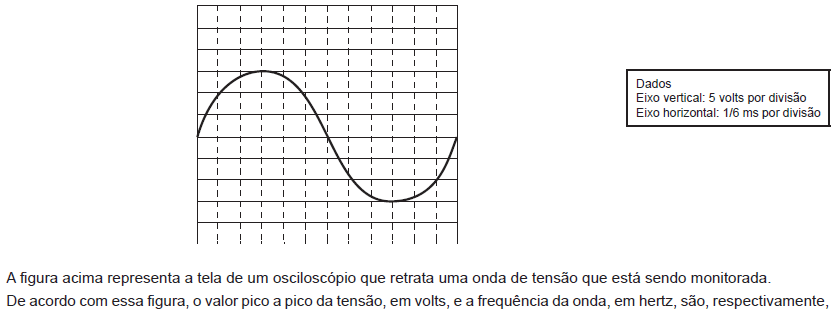

• A.

  15 e 500

• B.

  15 e 60

• C.

  30 e 50

• D.

  30 e 60

• E.

  30 e 500

Qual estilo de projeto de circuitos integrados é caracterizado pelo uso de uma matriz pré-definida sobre a qual o circuito é implementado através da definição das interconexões entre os elementos da matriz?

• A. Células Padrão (Standard Cells).
• B. Circuitos Integrados de Aplicação Específica (Aplication Specific Integrated Circuit -ASIC).
• C. Matriz de Portas (Gate Array).
• D. Lógica (Logic).
• E. Simplificada (Simplified).

• A.



• B.



• C.



• D.



• E.

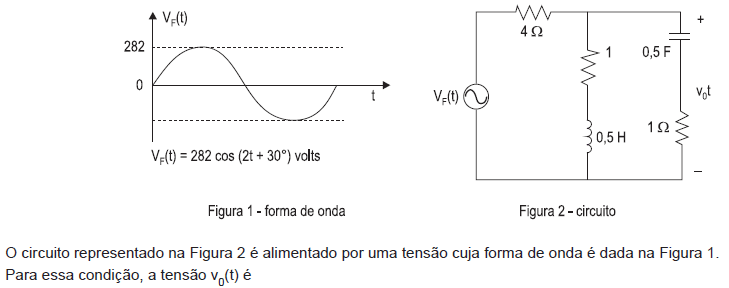

• A.

  56,4.cos(2t + 90º)

• B.

  56,4.cos(2t - 30º)

• C.

  56,4.cos(2t + 30º)

• D.

  56,4.cos(2t + 45º)

• E.

  56,4.cos(2t - 45º)

Um módulo Multi-chip-module (MCM) formado por 4 circuitos integrados pré-testados (Known-good-dies) devem seguir qual protocolo de teste após o encapsulamento?

• A. Não necessitam de teste pois todos os CI's já foram pré-testados.
• B. Testes para verificar o processo de encapsulamento.
• C. Testes para verificar o processo de fabricação dos CI's.
• D. Testes para testar somente um dos CI's para economizar tempo de teste.
• E. Testes para testar dois dos CI's para economizar tempo de teste.

Qual medida elétrica permite avaliar a presença de defeitos e cargas no dielétrico de porta de estruturas Metal-isolantesemicondutor (MIS)?

• A. Corrente em função da tensão.
• B. Resistência em função da tensão.
• C. Condutância em função da tensão.
• D. Capacitância em função da tensão.
• E. Frequência em função da tensão.

O diodo semicondutor de junção pn é um dos elementos básicos na fabricação de circuitos integrados. Qual é o efeito do diodo numa corrente alternada de radiofrequência (RF) que o atravessa?

• A. O diodo amplifica a corrente.
• B. O diodo duplica a frequência da corrente.
• C. O diodo retifica a corrente.
• D. O diodo bloqueia totalmente a passagem da corrente.
• E. O diodo não afeta a corrente.
