Questões sobre Eletrônica digital

Na linguagem de automação de sistemas (Ladder), os símbolos a seguir descritos correspondem a:

• A. I-Saída-Desligar; II- Entrada-Função NF; III-Saída-Ligar; IV-Entrada-Função NA
• B. I-Saída-Desligar; II-Entrada-Função NA; III-Saída-Ligar; IV-Entrada-Função NF
• C. I-Saída-Ligar; II-Entrada-Função NA; III-Saída-Desligar; IV-Entrada-Função NF
• D. I- Entrada-Função NA; II- Saída-Desligar; III- Entrada- Função NF; IV- Saída-Ligar

Com relação à porta lógica ilustrada na figura precedente, assinale a opção correta.

• A. Se a entrada a for 1 e a entrada b for 0, então a saída Y será 0.
• B. A porta lógica apresentada pode ser representada pela expressão Y = a⋅b.
• C.

  A figura abaixo representa corretamente o circuito equivalente para a porta.



• D. Se a entrada a for 1 e a entrada b for 1, então a saída Y será 0.
• E.

  A figura abaixo representa corretamente o circuito equivalente para a porta.

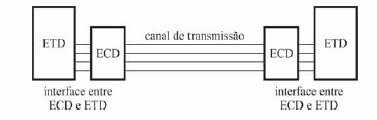

Considerando que, no sistema de comunicação de dados representado pelo diagrama de blocos, ETD representa o equipamento terminal de dados (computador, celular, tablet etc.) e ECD, o equipamento de comunicação de dados, assinale a opção correta.

• A. Se for utilizada fibra óptica monomodo no canal de transmissão, a velocidade máxima de transmissão dos dados será de 900 Mbps.
• B. Caso a tecnologia LTE (long term evolution) seja utilizada no sistema, a multiplexação empregada será OFDM (orthogonal frequency-division multiplexing).
• C. Caso o sistema utilize a tecnologia bluetooth, a transmissão ocorrerá na faixa de 2,4 GHz e a taxa de dados bruta do sistema será superior a 10 Mbps.
• D. Se a interface entre ECD e ETD for uma rede wi-fi padrão 802.11g, esses equipamentos se comunicam a uma velocidade superior a 108 Mbps.
• E. Se a interface entre ECD e ETD for uma rede Ethernet com cabeamento 10Base-T (par trançado), sem repetidores, então a distância máxima entre eles é de 50 m.

Acerca dos componentes dos computadores, assinale a opção correta.

• A. A conexão de dispositivos de entrada e de saída de dados, como placas controladoras de áudio e vídeo e interfaces de rede, devem ser feitas exclusivamente por meio de barramentos SCSI ou FireWire, por se tratarem de barramentos ideais para dispositivos de alto desempenho a alta largura de banda.
• B.
• C. Um conjunto de discos rígidos que possui RAID 0 configurado apresenta discos rígidos espelhados para garantir a redundância dos dados.
• D. A unidade lógica aritmética (ULA) de um computador executa três tipos de instrução: carrega os registradores de entrada da ULA, executa a operação aritmética e armazena o resultado de volta no rascunho. Se uma ULA demora 2 ns para carregar os registradores de entrada, 2 ns para executar as operações e 2 ns para armazenar o resultado nos registradores de rascunho, então ela trabalha a 166,67 milhões de instruções por segundo.
• E. Devido à sua simplicidade e consequente limitação, os processadores com arquitetura RISC não foram utilizados comercialmente.

Acerca da organização dos sistemas computacionais, assinale a opção correta.

• A. Uma interrupção é um processo de E/S de dados em que o processador interrompe a passagem de dados do módulo de E/S para o barramento, a fim de ter o controle do barramento, para que ele possa enviar informações.
• B. A Lei de Amdahl permite calcular o aumento da velocidade quando se utiliza computação paralela em cluster. Considere que uma tarefa é realizada por um núcleo de processamento em 15 segundos e que, em 25% do tempo de realização da tarefa, são processados códigos sequenciais, que não permitam o processamento em paralelo efetivo. Nessa situação, segundo a Lei de Amdahl, caso se utilizem 9 núcleos de processamento para executar uma tarefa, o tempo de execução será de 3 s.
• C. Na computação em grade (grid computing), são utilizados computadores semelhantes, espalhados em diversos locais do mundo, para fazer a execução de determinada tarefa.
• D. Uma das técnicas para realizar operação de E/S de dados em um computador é a E/S programada. Nessa técnica, o módulo de E/S transfere dados de/para o sistema diretamente, sem a necessidade de o processador ser envolvido no trâmite das informações.
• E. Uma das funções dos módulos de E/S de um computador é o controle e a temporização dos dados entre o módulo de E/S e o processador. Informações de estado são enviadas do controlador de E/S para o processador, a fim de que o processador identifique o estado do módulo de E/S, antes de enviar qualquer informação. Sinais de estado comuns são BUSY (ocupado) e READY (pronto).

A respeito de sistemas operacionais, assinale a opção correta.

• A. A segmentação de memória utilizada no sistema operacional é uma técnica que permite ao programador subdividir o espaço de memória endereçável, de forma a auxiliar na organização de programas e dados.
• B. O padrão para threads em sistemas operacionais da família Windows são os pthreads, os quais contêm chamadas para gerenciar e sincronizar threads e definem se esses são gerenciados pelo núcleo do sistema operacional ou em espaço de usuário.
• C. O padrão para threads em sistemas operacionais da família Windows são os pthreads, os quais contêm chamadas para gerenciar e sincronizar threads e definem se esses são gerenciados pelo núcleo do sistema operacional ou em espaço de usuário.
• D. Técnicas de paginação de memória são utilizadas pelo sistema operacional para particionar a memória em espaços de tamanhos grandes o suficiente tal que todo o bloco de dados utilizado em uma operação caiba em um único espaço de memória.
• E. No método de paginação de memória por demanda, as páginas são trazidas para a memória, pelo sistema operacional, em cada um dos ciclos de processamento da máquina.

A escolha do arranjo de uma subestação considera a flexibilidade requerida em termos de manobras e os custos. Assinale a opção que apresenta uma das desvantagens da escolha por um barramento simples.

• A. O chaveamento e o religamento automático exigem um grande número de disjuntores e operações.
• B. Se uma falta ocorre durante a manutenção de um disjuntor, pode-se separar o anel em duas seções.
• C. Se os circuitos não estiverem conectados em ambas as barras, perde-se metade dos circuitos por falha em um disjuntor, embora a outra metade continue funcionando, o que aumenta a confiabilidade.
• D. A ampliação do barramento não pode ser realizada sem a completa desenergização da subestação.
• E. O esquema de proteção é mais complexo quando comparado com outras topologias de arranjo para subestações.

A escolha do disjuntor para proteger um circuito ou um equipamento leva em consideração diversos parâmetros, como nível de corrente e probabilidade de acionamentos. Acerca desse dispositivo, assinale a opção correta.

• A. No disjuntor a sopro magnético, fragmenta-se o arco em vários arcos menores, em série, nas várias fendas da câmara de extinção.
• B. Uma das desvantagens dos disjuntores a vácuo é a emissão de chamas.
• C. Os disjuntores de curva C não são indicados para equipamentos indutivos, com picos de corrente no momento da ligação.
• D. O disjuntor a óleo é o mais indicado para circuitos com maiores probabilidades de faltas.
• E. Os disjuntores de curva B são normalmente utilizados onde se esperam curtos-circuitos de alta intensidade.

Assinale a opção correta no que se refere a famílias de circuitos lógicos.

• A. Os circuitos da família ECL são mais lentos que os da família TTL.
• B. Os circuitos lógicos da família TTL utilizam transistores Schottky e bipolar, tendo cada um desses tipos aplicações específicas.
• C. Nos circuitos da família TTL, a capacidade de saída (fan-out) das séries de alta potência é maior que a das séries padrão e de baixa potência.
• D. É impossível utilizar, conjuntamente, circuitos das famílias ECL e TTL, uma vez que eles operam com diferentes níveis lógicos.
• E. As portas lógicas da família ECL são implementadas com transistores MOS.

Para se construir um multímetro digital, é correto utilizar um conversor analógico-digital do tipo

• A. chaves de corrente.
• B. multiplicador.
• C. dupla inclinação.
• D. resistores de peso binário.
• E. rede R-2R.
