Questões sobre Eletrônica digital

Acerca das portas lógicas e da álgebra booleana, assinale a alternativa correta.

• A. O resultado da operação 0 + 1 + 1 + 1 + 0 + 1)=0
• B. O resultado da operação (1 . 1 . 1 . 1 . 0) 2⁴ .
• C.

  Os símbolos das portas lógicas na figura a seguir são equivalentes a uma porta NOR.



• D. Na álgebra booleana, existem três operações básicas lógicas: OR, AND e NOT.
• E. Os teoremas de DeMorgan não são aplicáveis em álgebra booleana.

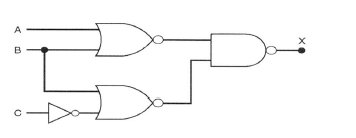

Com base no circuito lógico apresentado, assinale a alternativa correta.

• A. Se C 1, D 0 e E 1, F 0.
• B. Se C 0, D 0 e E 1, F 1.
• C. Se C 1, D 1 e E 1, F 1.
• D. Se C 1, D 0 e E 0, F 0.
• E. Se C 0, D 1 e E 1, F 0.

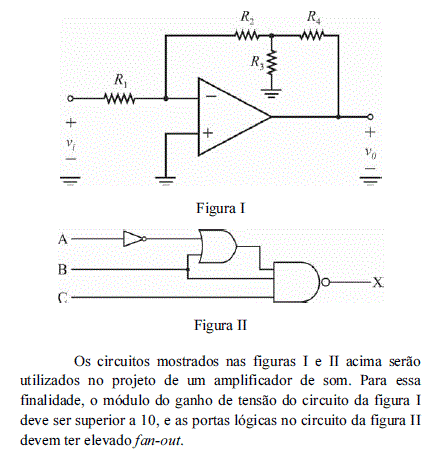

Com base nessas informações, julgue os itens subsequentes.

A saída X do circuito da figura II independe do nível lógico da entrada A.

• C. Certo
• E. Errado

Em eletrônica digital, as informações lógicas são implementadas, em geral, por componentes integrados que contêm transistores, diodos e resistores. A respeito desse assunto, julgue os itens seguintes. Dispositivos da família lógica TTL (transistor-transistor logic) com a nomenclatura 74XX são projetados com faixas de variação de temperatura de operação superiores às dos dispositivos com nomenclatura 54XX.

• C. Certo
• E. Errado

Em eletrônica digital, as informações lógicas são implementadas, em geral, por componentes integrados que contêm transistores, diodos e resistores. A respeito desse assunto, julgue os itens seguintes. Resistores e transistores são componentes básicos utilizados na implementação de circuitos lógicos das famílias IIL (integrated-injection logic) e ECL (emitter-coupled logic).

• C. Certo
• E. Errado

Considere uma arquitetura de microprocessador, em que se procure criar um grande número de instruções em linguagem de máquina, com uma grande diversidade de possíveis formatos. Considere, ainda, outra arquitetura, em que se procure reduzir o número de instruções, diminuindo-se, também, o número de formatos, de modo que a regularidade de formatos e o pequeno número de instruções permitam a construção de uma máquina com menor ciclo de clock. As siglas que designam essas arquiteturas são, respectivamente,

• A.

  HARVARD e RISC.

• B.

  RISC e ARM.

• C.

  RISC e CISC.

• D.

  RISC e HARVARD.

• E.

  CISC e RISC.

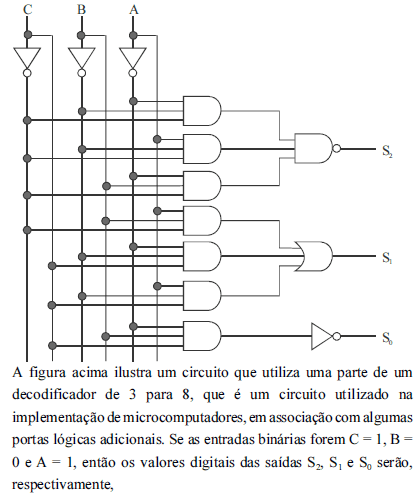

• A.

  1, 0 e 0.

• B.

  1, 0 e 1.

• C.

  1, 1 e 1.

• D.

  0, 0 e 0.

• E.

  0, 1 e 0.

Na álgebra Booleana E, OU e complementação são operações ou funções básicas, pois todas as funções Booleanas podem ser representadas em termos destas três. Acerca deste tema, assinale a alternativa correta.

• A. (0 + 1 + 0) = 0
• B. (1 . 0 . 1) = 1
• C. O operado E é binário.
• D. O operador OU é unário.
• E. O operador complementação é binário.

Em relação aos sistemas digitais, assinale a alternativa incorreta.

• A. O circuito sequencial assíncrono depende da ordem segundo a qual as entradas mudam e o estado do circuito pode se alterar a qualquer tempo, como consequência de uma mudança de suas entradas.
• B. O circuito sequencial síncrono utiliza um sinal denominado relógio, que tem a função de cadenciar uma eventual troca de estado; a forma de onda de um sinal é dita como variável.
• C. Em um circuito sequencial síncrono, conforme o tipo de circuito utilizado como elemento de memória, esta amostragem das entradas pode ser sincronizada pela borda ascendente ou pela borda descendente do relógio.
• D. Um flip-flop é um circuito digital que possui duas entradas e duas saídas, e são os elementos de memória utilizados nos circuitos sequenciais síncronos.
• E. Latches são um tipo de flip-flops, operam por níveis dos sinais de entrada e servem como base na construção dos flip-flops mais sofisticados.

No que se refere aos circuitos lógicos, julgue os itens a seguir.

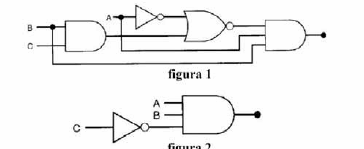

O circuito apresentado na figura 2, abaixo, corresponde a uma simplificação do circuito da figura 1.

• C. Certo
• E. Errado
