Questões sobre Eletrônica digital

Assinale a opção correta, relativamente às tecnologias e aos princípios das comunicações digitais.

• A.

  A figura a seguir ilustra a sinalização NRZ (não retorna a zero unipolar).



• B. O ruído de quantização é independente do sinal e introduzido na entrada do receptor.
• C. Se um sistema de comunicações digitais utilizar um código de 8 bites de informação, 1 bite de start e 3 bites de stop, seu overhead será menor que 30%.
• D. Uma das desvantagens do emprego de sistemas digitais para comunicação é a dificuldade de regenerar o sinal transmitido.
• E. Embora a banda de frequências no espalhamento espectral seja maior do que em outras técnicas, sua largura de banda não excede o mínimo necessário para o envio de informação.

Um computador tem interface serial assíncrona configurada para operar com um start bite, um stop bite, oito bites de dados, sem bite de paridade e taxa de transmissão de 9.600 bites/s. Com base nessas informações, assinale a opção que apresenta corretamente o tempo, em milissegundos, necessário para que o computador envie ou receba um pacote de 120 baites.

• A. 250
• B. 300
• C. 100
• D. 125
• E. 138

Os microprocessadores são normalmente dotados da capacidade de atendimento de interrupções por software e por hardware. Ao atender a uma interrupção, os microprocessadores armazenam o contexto atual de alguns registradores importantes em um local de armazenamento denominado

• A. registrador contador de programa.
• B. pilha.
• C. acumulador.
• D. memória flash.
• E. área de vetores de interrupção na memória.

O desempenho de um computador pessoal de uso geral está relacionado ao modo como são utilizados seus dispositivos de armazenamento de dados e códigos. Considerando-se esse assunto, é correto afirmar que, em geral, a memória cache é, em termos tecnológicos, do tipo

• A. SRAM.
• B. ROM.
• C. magnética.
• D. flash.
• E. DRAM.

Assinale a opção correta acerca da arquitetura Harvard de microprocessadores.

• A. É a arquitetura mais antiga em termos de uso em larga escala.
• B. Não permite pipelining.
• C. Não permite o uso de um conjunto reduzido de instruções.
• D. Dispensa a unidade lógica aritmética.
• E. Apresenta memórias de programa e de dados distintas e independentes em termos de barramentos.

• A.
• B.
• C.
• D.
• E.

• A.
• B.
• C.
• D.
• E.

No que se refere às características de circuitos eletrônicos analógicos e digitais, julgue os seguintes itens. Na polarização de circuitos integrados lógicos das famílias TTL (transistor-transistor logic) e CMOS (complimentary metal-oxide-semiconductor), são geralmente empregadas fontes de tensão contínua de 10

• C. Certo
• E. Errado

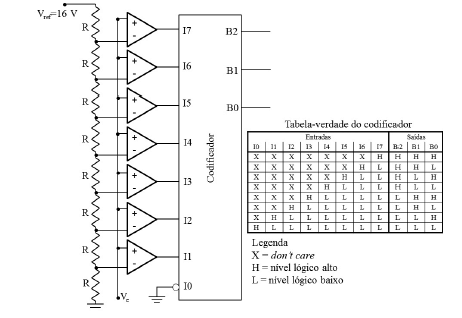

Considerando o codificador mostrado na figura acima e sua respectiva tabela verdade, julgue os itens subsequentes.

Assumindo que a saída B2 seja o bit mais significativo, um sinal V_e de amplitude 7 V resultará em uma saída representada pelo número 4 no sistema octal.

• C. Certo
• E. Errado

Considerando o codificador mostrado na figura acima e sua respectiva tabela verdade, julgue os itens subsequentes.

Caso o referido codificador seja implementado usando apenas lógica combinacional, adotando-se a relação sinal-ruído de quantização como fator de comparação e mantendo-se as mesmas características do sinal de entrada, ele será mais rápido que um conversor A/D equivalente embasado em aproximações sucessivas.

• C. Certo
• E. Errado
