Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013
No que se refere aos circuitos lógicos, julgue os itens a seguir.

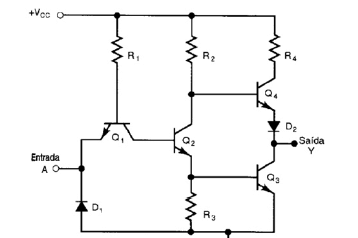

Quando a entrada A do circuito mostrado na figura abaixo for 5 V, a saída Y será nula.
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013

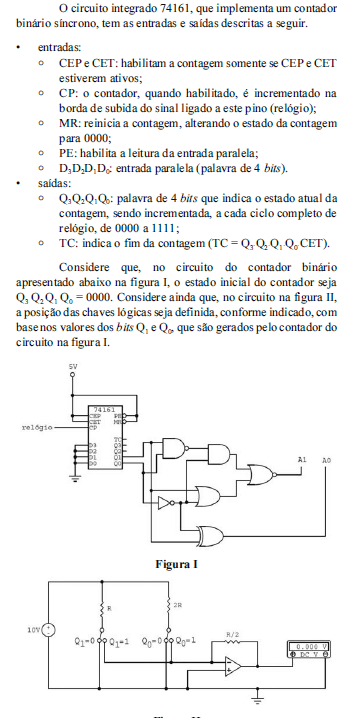

Com base nessas informações, julgue os próximos itens, considerando que, nos circuitos apresentados, todos os dispositivos sejam ideais.
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013
Com base nessas informações, julgue os próximos itens, considerando que, nos circuitos apresentados, todos os dispositivos sejam ideais.
A operação matemática (B5)16 (00111001)2 resulta, no sistema decimal, no valor:
268.
224.
145.
124.
67.

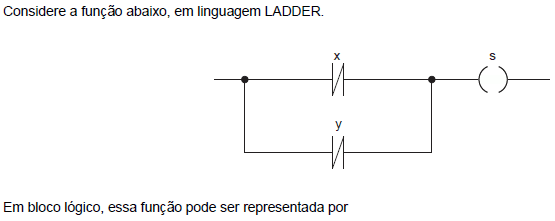

Analise o trecho de programa do microcontrolador da família 8051:
CLR C
MOV R0,#20H
MOV A,#5CH
MOV 20H,#C5H
MOV 30H,#20H
ADD A,@R0
Após o processamento do programa, o conteúdo do acumulador (A) e do flag denominado carry (C) valem:
No microcontrolador da família 8051, os ports P3.2 e P3.3 exercem, também, as funções, respectivamente, de
transmissão TxD e recepção RxD serial de dados.
terminais do circuito de clock XTAL1 e XTAL2.
entradas de controle T0 e T1 dos contadores/temporizadores internos.
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013

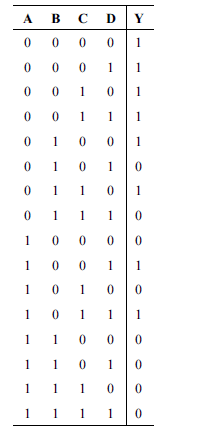

Considere que a tabela acima apresenta uma tabela verdade que descreve o funcionamento desejado de um circuito digital combinacional com quatro entradas (A, B, C e D) e uma saída (Y). Com relação a essa tabela e a sistemas digitais em geral, julgue os itens subsequentes.
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013
Considere que a tabela acima apresenta uma tabela verdade que descreve o funcionamento desejado de um circuito digital combinacional com quatro entradas (A, B, C e D) e uma saída (Y). Com relação a essa tabela e a sistemas digitais em geral, julgue os itens subsequentes.
Caso o circuito apresentado na tabela acima seja implementado com portas TTL padrão, a velocidade de comutação será menor, se comparada à implementação desse circuito com portas CMOS. No entanto, o circuito com portas TTL padrão terá um consumo menor que o circuito com portas CMOS.
