Questões sobre Eletrônica digital

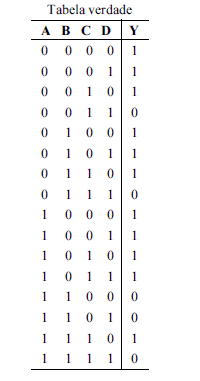

Considere que a tabela acima apresenta uma tabela verdade que descreve o funcionamento desejado de um circuito digital combinacional com quatro entradas (A, B, C e D) e uma saída (Y). Com relação a essa tabela e a sistemas digitais em geral, julgue os itens subsequentes.

• C. Certo
• E. Errado

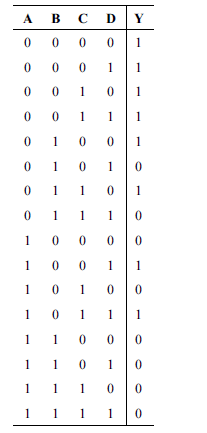

Com base na tabela acima — em que é descrito o comportamento de um circuito combinacional com quatro entradas (A, B, C e D) e uma saída (Y) —, julgue os itens seguintes.

O circuito apresentado na figura abaixo realiza corretamente a função booleana mínima, na forma da soma de produtos, definida na tabela.

• C. Certo
• E. Errado

Com base na tabela acima — em que é descrito o comportamento de um circuito combinacional com quatro entradas (A, B, C e D) e uma saída (Y) —, julgue os itens seguintes.

O circuito apresentado na figura abaixo realiza corretamente a tabela verdade mostrada acima, usando a forma produto de somas apresentada abaixo.

• C. Certo
• E. Errado

Considere que a base em que cada número está representado esteja indicada em subscrito, de forma que o número 10_dez (número dez, na base dez), nas bases dois e cinco, seja indicado por 1010_dois e 20_cinco. Com base nessa informação, é correto afirmar que

7614_oito corresponde a F8C_dezesseis.

• C. Certo
• E. Errado

Considere que a base em que cada número está representado esteja indicada em subscrito, de forma que o número 10_dez (número dez, na base dez), nas bases dois e cinco, seja indicado por 1010_dois e 20_cinco. Com base nessa informação, é correto afirmar que

10011011_dois corresponde a 155_dez

• C. Certo
• E. Errado

Considerando que um microprocessador de 8 bits com memória ROM de 8 kilobytes e memória RAM de 8 kilobytes seja utilizado para controlar um equipamento de medida, julgue os próximos itens.

As memórias RAM desse tipo são, em sua maioria, do tipo dinâmica, dada a velocidade e a quantidade de memória requerida.

• C. Certo
• E. Errado

Considerando que um microprocessador de 8 bits com memória ROM de 8 kilobytes e memória RAM de 8 kilobytes seja utilizado para controlar um equipamento de medida, julgue os próximos itens.

O número de bits do barramento de endereços necessário para endereçar todas as posições do circuito integrado de memória RAM é igual a 8 bits.

• C. Certo
• E. Errado

Considerando a tabela-verdade mostrada acima, que descreve o funcionamento de um circuito digital com entradas A, B e C, e saída S, julgue os itens seguintes.

Entre todas as famílias lógicas, a família ECL é a que permite implementar o circuito digital relativo à tabela-verdade em apreço com o menor consumo de potência, porém, com menor velocidade de comutação.

• C. Certo
• E. Errado

Assinale a alternativa correta acerca do equipamento elétrico denominado controlador lógico programável.

• A.

  Os módulos de entradas analógicas e digitais são responsáveis por efetuar o controle dos dispositivos da planta automatizada, por meio da realização das instruções residentes na memória volátil da unidade central de processamento do controlador lógico programável.

• B.

  A unidade central de processamento do controlador lógico programável é responsável pela execução das instruções residentes em sua memória, definidas pelo usuário programador.

• C.

  Os módulos de saídas analógicas e digitais são responsáveis por efetuar a avaliação do estado dos dispositivos da planta automatizada, por meio da realização de aquisições de grandezas físicas específicas.

• D.

  O módulo de alimentação do controlador lógico programável é responsável por prover energia aos equipamentos da planta automatizada, mesmo quando da ocorrência de interrupções temporárias no fornecimento de energia elétrica.

• E.

  Dentre as linguagens de programação das instruções residentes na memória volátil da unidade central de processamento, pode-se destacar a linguagem LADDER – Language for Advanced Difuse Description Extended Rail, que se encontra em acentuado declínio.

• A.



• B.



• C.



• D.



• E.
