Questões sobre Eletrônica digital

A expressão lógica pode ser simplificada como

• A.
• B.
• C.
• D.
• E.

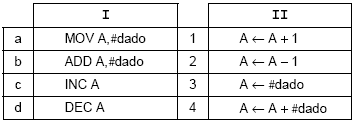

A coluna I apresenta os mnemônicos usados por um microcontrolador da família 8051 de algumas instruções que envolvem o acumulador (registrador A) e a coluna II apresenta, de forma simbólica, a operação realizada por essas instruções, mas fora de ordem.

Associe corretamente as colunas I e II.

• A.

  (a-4); (b-3); (c-1); (d-2).

• B.

  (a-3); (b-4); (c-2); (d-1).

• C.

  (a-3); (b-4); (c-1); (d-2).

• D.

  (a-2); (b-4); (c-3); (d-1).

• E.

  (a-1); (b-2); (c-3); (d-4).

O circuito abaixo é usado para inicializar o microcontrolador no instante imediatamente seguinte à sua alimentação.

No microcontrolador, o terminal X deve ser

• A.

  o INT0 (interrupt).

• B.

  qualquer PORT I/O configurado como output.

• C.

  o XTAL0 ou o XTAL1, dependendo do nível lógico ativo.

• D.

  o GND (ground).

• E.

  o RST (reset).

A memória de um controlador lógico-programável utiliza palavras com 2 bytes. As posições de memória M01 e M02 possuem, respectivamente, os conteúdos A038 e 94FB em hexadecimal. Após a operação bit a bit: (M01) OU (M02), com o resultado movimentado para a memória M03, o conteúdo dessa última, em hexadecimal é

• A.

  A30F.

• B.

  B4FB.

• C.

  C5BA.

• D.

  D6AE.

• E.

  E7D0.

A figura abaixo apresenta em linguagem ladder, trecho de um programa de um controlador lógico-programável.

Nesse caso, pode-se afirmar que

• A. para habilitar "E", é necessário "D" desabilitado.
• B. "C" é condição necessária para habilitar "A".
• C. "A" e "B" são habilitados ao mesmo tempo.
• D. se "F" for habilitado, desabilita "E".
• E. a habilitação de "F" é incondicional.

A expressão lógica  pode ser simplificada para

• A. R.T
• B. R+T
• C.
• D.
• E. R.S.T

Na tabela abaixo, a coluna I apresenta um pequeno programa executado por um microcontrolador da família 8051 e a coluna II representa as ações realizadas por cada instrução.

Ao final da última instrução, o conteúdo do acumulador A vale

• A. A4H
• B. CCH
• C. 58H
• D. 3A
• E. 9EH

Na figura abaixo está representado, em linguagem ladder, trecho de um programa de um controlador lógico-programável.

É correto afirmar que

• A. "A" e "D" são habilitados ao mesmo tempo.
• B. "E" é condição necessária para habilitar "A".
• C. para habilitar "D" é necessário que "C" esteja habilitado.
• D. se "F" for desabilitado, desabilitará "D".
• E. a habilitação de "G" é temporizada.

Levando em conta as informações acima, julgue os itens que se seguem.

A expressão resultante que descreve os níveis lógicos associados ao processo S é S = A.(B + CA).D.

• C. Certo
• E. Errado

Levando em conta as informações acima, julgue os itens que se seguem.

O processo estará desligado quando as variáveis de entrada estiverem todas ligadas ou todas desligadas

• C. Certo
• E. Errado
