Questões sobre Eletrônica digital

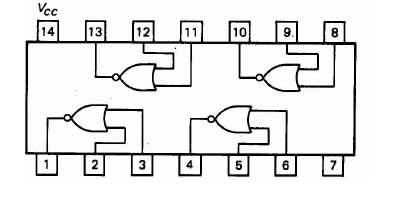

A figura acima mostra um diagrama funcional do circuito integrado 7402. Acerca desse circuito integrado, julgue os itens subseqüentes.

Considere que tensões de nível lógico 1 e 0 sejam conectadas, respectivamente, aos pinos 2 e 3. Considere também que os pinos 1 e 3 sejam conectados aos pinos 5 e 6, respectivamente. Nesse caso, a tensão no pino 4 é uma tensão correspondente ao nível lógico 1.

• C. Certo
• E. Errado

A figura acima mostra um diagrama funcional do circuito integrado 7402. Acerca desse circuito integrado, julgue os itens subseqüentes.

Se o pino 2 for conectado ao nível lógico fixo igual a 0, então a porta irá funcionar como uma porta inversora com entrada no pino 3 e saída no pino 1.

• C. Certo
• E. Errado

Se as entradas J e K forem conectadas ao nível lógico 1 e se a saída Q estiver em nível lógico 1, então, após a ocorrência de uma borda de subida do clock, a saída Q permanecerá no nível lógico 1.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

Conforme conceitos da álgebra de Boole e sabendo que A + B e A @ B representam, respectivamente, a adição e o produto de A e B e A' representa o complemento de A, é correto afirmar que, de acordo com a lei

comutativa, A + B = B + A e A @ B = B . A.

• C. Certo
• E. Errado

Conforme conceitos da álgebra de Boole e sabendo que A + B e A @ B representam, respectivamente, a adição e o produto de A e B e A' representa o complemento de A, é correto afirmar que, de acordo com a lei

associativa, A + (B + C) = (A + B) + C.

• C. Certo
• E. Errado

Conforme conceitos da álgebra de Boole e sabendo que A + B e A @ B representam, respectivamente, a adição e o produto de A e B e A' representa o complemento de A, é correto afirmar que, de acordo com a lei

de Morgan, (A . B)' = A' . B'.

• C. Certo
• E. Errado

A figura acima mostra o diagrama esquemático de um circuito combinacional com entradas A, B e C e uma saída S. Considerando que o circuito seja implementado com lógica TTL, julgue os itens a seguir.

O circuito não corresponde à implementação da expressão mínima, na forma soma de produtos, da função lógica por ele representada, podendo, portanto, ser simplificado.

• C. Certo
• E. Errado

A figura acima mostra o diagrama esquemático de um circuito combinacional com entradas A, B e C e uma saída S. Considerando que o circuito seja implementado com lógica TTL, julgue os itens a seguir.

Se a entrada C estiver flutuando, ou seja, não houver tensão conectada a essa entrada, a saída S assumirá o valor lógico 0 independentemente do valor das outras entradas.

• C. Certo
• E. Errado

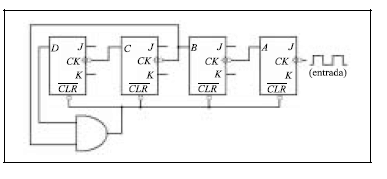

Com relação ao circuito seqüencial cujo diagrama está ilustrado acima, e considerando que os bits D, C, B e A formam um número variável binário em que D é o bit mais significativo, julgue os itens subseqüentes.

Trata-se de um contador binário de módulo 13.

• C. Certo
• E. Errado
