Questões sobre Eletrônica digital

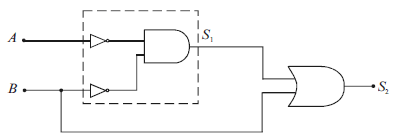

A figura acima ilustra um circuito lógico com duas variáveis de entrada e uma de saída. No que se refere ao funcionamento desse circuito lógico, julgue os próximos itens.

• C. Certo
• E. Errado

• A.
• B.
• C.
• D.

Em relação aos CLP's, considere as seguintes afirmativas:

 1. A abreviatura CLP é originada pelas iniciais das palavras Comunicador de Lógica de Programação.

 2. Os CLP's foram desenvolvidos para substituir os relés em painéis de controle.

3. Os CLP's são microcomputadores que aceitam linguagens de diversas programações.

4. Os CLP's são compostos por dispositivos de entrada, CPU, dispositivos de saída e fonte de alimentação. Assinale a alternativa correta.

• A.

  Somente as afirmativas 2 e 3 são verdadeiras

• B.

  Somente as afirmativas 2, 3 e 4 são verdadeiras

• C.

  Somente as afirmativas 3 e 4 são verdadeiras.

• D.

  Somente as afirmativas 1, 2 e 4 são verdadeiras

• E.

  As afirmativas 1, 2, 3 e 4 são verdadeiras.

Existem diversas metodologias para a programação de CLPs. Cada fabricante incorpora uma ou mais metodologias aos seus equipamentos. Os formatos de programação de CLPs mais comuns são:

• A.

  Somente o item 2 é verdadeiro.

• B.

  Somente os itens 1, 4 e 5 são verdadeiros.

• C.

  Somente os itens 2, 3 e 4 são verdadeiros.

• D.

  Somente os itens 1, 3, 4 e 5 são verdadeiros.

• E.

  Os itens 1, 2, 3, 4 e 5 são verdadeiros

São características de Hardware dos CLPs:

• A.

  Somente o item 2 é verdadeiro.

• B.

  Somente os itens 1, 4 e 5 são verdadeiros.

• C.

  Somente os itens 2, 3 e 4 são verdadeiros.

• D.

  Somente os itens 1, 3, 4 e 5 são verdadeiros.

• E.

  Os itens 1, 2, 3, 4 e 5 são verdadeiros.

Considere a figura abaixo:

• A.

  É um exemplo de Rede RS 152.

• B.

  É um exemplo de Rede RS 7534.

• C.

  É um exemplo de Rede RS 8088.

• D.

  É um exemplo de Rede RS 485.

• E.

  É um exemplo de Rede RS 552.

Considere as seguintes proposições relativas às memórias semicondutoras:

I. A memória RAM é uma memória não volátil, isto é, não perde os dados com a retirada da alimentação.

II. O barramento de endereços é responsável pelo endereçamento dos dados, sendo um barramento bidirecional.

III. O barramento de dados fornece a informação/instrução a ser gravada ou lida, sendo um barramento bidirecional.

 IV. As memórias são especificadas pela notação N u M, sendo N o número de endereços e M o número de bits por endereços.

Pode-se afirmar que são corretas SOMENTE

• A.

  I e II

• B.

  II, IV

• C.

  III e IV

• D.

  I, II e III

• E.

  II, III e IV

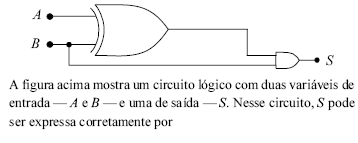

Com relação a esse circuito, julgue o item que se segue.

A expressão lógica mínima na forma soma de produtos que descreve o circuito é

• C. Certo
• E. Errado

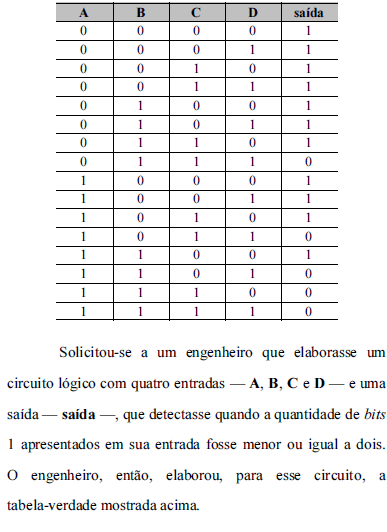

Com relação a essa tabela e a possíveis realizações físicas da mesma, julgue os itens seguintes.

• C. Certo
• E. Errado

Com relação a essa tabela e a possíveis realizações físicas da mesma, julgue os itens seguintes.

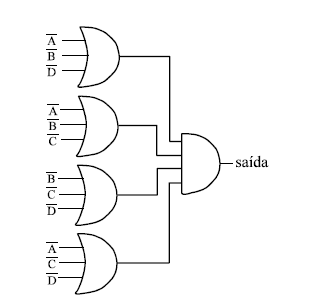

O circuito a seguir é capaz de realizar a expressão booleana mínima, na forma produto de somas, para a saída desejada.

• C. Certo
• E. Errado
