Questões sobre Eletrônica digital

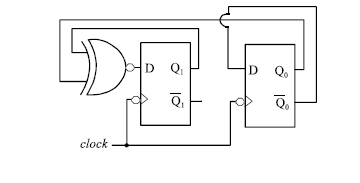

A respeito do circuito seqüencial representado acima, julgue os itens que se seguem.

• C. Certo
• E. Errado

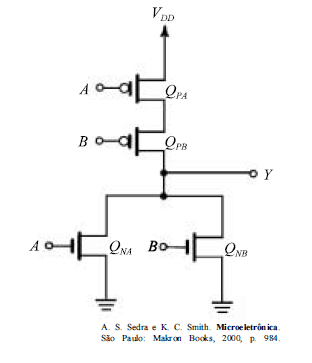

Acerca da porta lógica ilustrada acima, julgue os itens a seguir.

Trata-se de uma porta lógica CMOS.

• C. Certo
• E. Errado

Acerca da porta lógica ilustrada acima, julgue os itens a seguir.

Trata-se de uma porta lógica E (AND).

• C. Certo
• E. Errado

Acerca da porta lógica ilustrada acima, julgue os itens a seguir.

A saída Y da porta lógica pode ser conectada a, no máximo, cinco entradas de portas do mesmo tipo.

• C. Certo
• E. Errado

Com relação a tecnologias de circuitos integrados, julgue os itens que se seguem.

Entre as tecnologias atualmente disponíveis para projetos de circuitos digitais, a menos utilizada é a CMOS.

• C. Certo
• E. Errado

Com relação a tecnologias de circuitos integrados, julgue os itens que se seguem.

A tecnologia TTL utiliza, na construção de portas lógicas, apenas resistores e transistores de efeito de campo dos tipos P e N.

• C. Certo
• E. Errado

Com relação a sistemas digitais, julgue os itens seguintes.

O número hexadecimal 4F corresponde ao número decimal 79.

• C. Certo
• E. Errado

Com relação a sistemas digitais, julgue os itens seguintes.

Um circuito lógico formado apenas com quatro entradas distintas — A, B, C e D —, duas portas OU e uma porta E pode ser montado para implementar a função lógica (A + B) × C × (B + D).

• C. Certo
• E. Errado

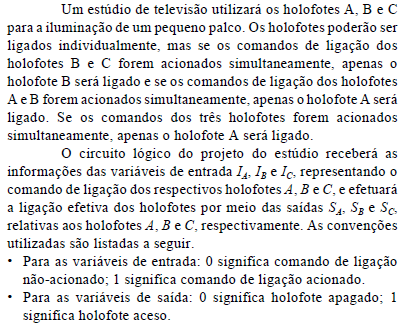

Com relação à situação apresentada, julgue os itens que se seguem.

Uma das saídas é igual a uma das entradas.

• C. Certo
• E. Errado

Com relação à situação apresentada, julgue os itens que se seguem.

O circuito lógico correspondente à tabela verdade da situação descrita necessita das três entradas para que possa funcionar corretamente.

• C. Certo
• E. Errado
