Questões sobre Eletronica Digital

# Questão 523673

Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004

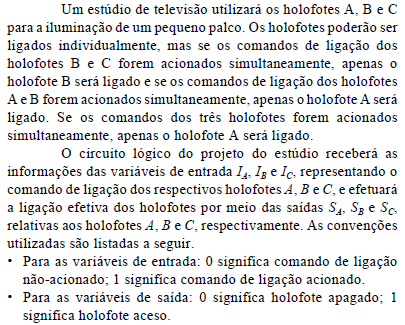

Com relação à situação apresentada, julgue os itens que se seguem.

C. Certo
E. Errado

# Questão 523674

Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004

Com relação a aspectos de sistemas digitais, julgue os itens subseqüentes.

Ao ser convertido para o sistema binário, o número hexadecimal C14 torna-se 110000010100.

C. Certo
E. Errado

# Questão 523675

Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004

Com relação a aspectos de sistemas digitais, julgue os itens subseqüentes.

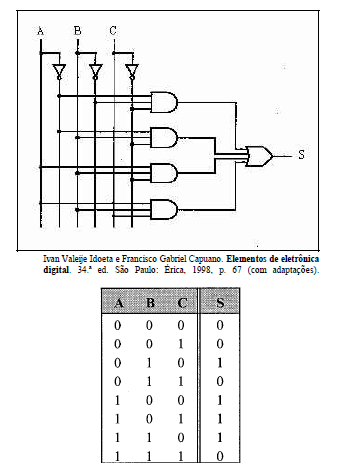

O circuito lógico mostrado na figura a seguir implementa a função lógica que executa a tabela verdade subseqüente.

C. Certo
E. Errado

# Questão 523676

Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004

Em sistemas de manufatura, fábricas e usinas, é comum o emprego de controladores lógicos programáveis (CLPs) bem como de dispositivos de suporte, tais como transmissores e supervisórios. Nesse contexto, julgue os itens subseqüentes.

CLPs dotados apenas de entradas digitais optoisoladas e saídas digitais por relé podem ser usados para a automação de processos cujos sensores e atuadores são do tipo liga/desliga.

C. Certo
E. Errado

# Questão 523677

Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004

Microprocessadores e circuitos de memória são acessíveis a custos cada vez menores e fazem parte de soluções de eletrônica digital para uma variedade crescente de situações. Acerca do funcionamento de microprocessadores e de circuitos de memória, julgue os itens subseqüentes.

O barramento é uma solução que facilita a interconexão do microprocessador com seus diversos periféricos. A tecnologia que evita que dispositivos tentem levar linhas do barramento para valores lógicos diferentes ao mesmo tempo (conflito de barramento) é a chamada porta lógica de três estados (tristate).

C. Certo
E. Errado

# Questão 523678

Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004

Microprocessadores e circuitos de memória são acessíveis a custos cada vez menores e fazem parte de soluções de eletrônica digital para uma variedade crescente de situações. Acerca do funcionamento de microprocessadores e de circuitos de memória, julgue os itens subseqüentes.

As memórias de acesso aleatório (RAM) dividem-se em estáticas e dinâmicas. A célula de memória dinâmica é mais complexa, porque um circuito de realimentação positiva é usado para manter autonomamente o dado armazenado, enquanto o dispositivo estiver energizado. As memórias estáticas são mais simples, porque apenas um elemento capacitivo de armazenamento é necessário.

C. Certo
E. Errado

# Questão 523679

Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004

Microprocessadores e circuitos de memória são acessíveis a custos cada vez menores e fazem parte de soluções de eletrônica digital para uma variedade crescente de situações. Acerca do funcionamento de microprocessadores e de circuitos de memória, julgue os itens subseqüentes.

Interrupções são formas de comunicação assíncrona entre o processador e periféricos. O periférico sinaliza a interrupção, indicando necessitar de uma ação do processador sobre dados recém-disponíveis, e fica aguardando que o processador atenda a interrupção. Geralmente, o processador reconhece interrupções de dois tipos: mascaráveis e não-mascaráveis. O software que roda no processador determina se interrupções mascaráveis serão ou não aceitas. O atendimento de interrupções não-mascaráveis é imediato, e o software não pode impedi-lo.
