Questões sobre Instalacao Elétrica

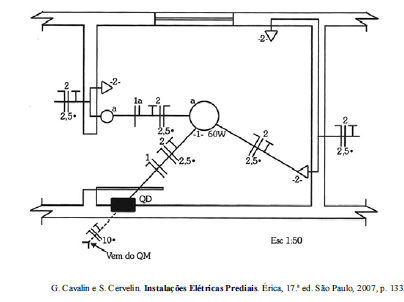

A figura acima representa parte de uma planta baixa da instalação elétrica de uma residência em um edifício que será atendido em tensão fase neutro igual a 127 V. A planta ainda é uma versão preliminar do projeto, porque precisará ser revista por engenheiro eletricista e, possivelmente, precisará de ajustes para permitir a conexão de equipamentos ainda não previstos pelo proprietário da residência. Tendo como base essas informações, julgue os próximos itens.

O ponto de luz no teto é comandado por interruptor three-way.

• C. Certo
• E. Errado

A figura acima representa parte de uma planta baixa da instalação elétrica de uma residência em um edifício que será atendido em tensão fase neutro igual a 127 V. A planta ainda é uma versão preliminar do projeto, porque precisará ser revista por engenheiro eletricista e, possivelmente, precisará de ajustes para permitir a conexão de equipamentos ainda não previstos pelo proprietário da residência. Tendo como base essas informações, julgue os próximos itens.

Considerando os eletrodutos na instalação esquematizada acima, é correto concluir que o que sai do quadro de medição (QM) para o quadro de distribuição (QD) localiza-se no chão, ao passo que o eletroduto do QD ao ponto de luz situa-se no teto.

• C. Certo
• E. Errado

A figura acima representa parte de uma planta baixa da instalação elétrica de uma residência em um edifício que será atendido em tensão fase neutro igual a 127 V. A planta ainda é uma versão preliminar do projeto, porque precisará ser revista por engenheiro eletricista e, possivelmente, precisará de ajustes para permitir a conexão de equipamentos ainda não previstos pelo proprietário da residência. Tendo como base essas informações, julgue os próximos itens.

Suponha que o proprietário da residência deseja instalar um aparelho de ar condicionado no lado direito da janela, em altura apropriada e acima da tomada indicada na planta. Nesse caso, seria correto instalar uma tomada alta para alimentar o aparelho a partir do circuito 2, aproveitando a fiação desse circuito para alimentar a tomada baixa já existente na instalação.

• C. Certo
• E. Errado

• A.



• B.



• C.



• D.



• E.



• A.



• B.



• C.



• D.



• E.



Centros de processamento de dados (CPDs), também conhecidos como data centers, são locais onde estão instalados equipamentos de processamento e armazenamento de dados de uma empresa, instituição ou organização. São normalmente projetados para ter requisitos mínimos de segurança, e seus equipamentos são altamente sensíveis a perturbações provenientes da rede elétrica. Por isso, o projeto e a infraestrutura elétrica desses locais devem atender a norma de projetos de instalações elétricas em baixa tensão e a outras normas mais específicas. Considerando essas informações, julgue os itens subsecutivos.

Um CPD ou data center que tiver até vinte horas anuais de downtime pode ser classificado como intolerante a falhas.

• C. Certo
• E. Errado

Centros de processamento de dados (CPDs), também conhecidos como data centers, são locais onde estão instalados equipamentos de processamento e armazenamento de dados de uma empresa, instituição ou organização. São normalmente projetados para ter requisitos mínimos de segurança, e seus equipamentos são altamente sensíveis a perturbações provenientes da rede elétrica. Por isso, o projeto e a infraestrutura elétrica desses locais devem atender a norma de projetos de instalações elétricas em baixa tensão e a outras normas mais específicas. Considerando essas informações, julgue os itens subsecutivos.

A norma de instalações elétricas de baixa tensão para o projeto de CPDs também se aplica a instalações elétricas em baixa tensão de prédios residenciais e comerciais.

• C. Certo
• E. Errado

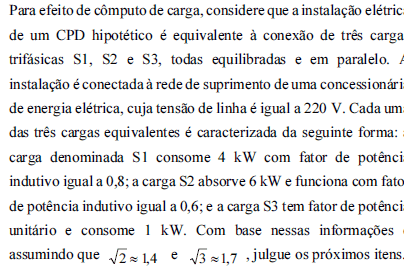

Caso a conexão de um banco de capacitor trifásico de 12 kVA seja ligado em paralelo com a instalação elétrica do CPD (paralelo com as cargas equivalentes S1, S2 e S3), a instalação elétrica resultante terá fator de potência capacitivo.

• C. Certo
• E. Errado

A corrente elétrica de linha necessária para atender à instalação elétrica tem intensidade inferior a 35 A.

• C. Certo
• E. Errado

Na instalação, o consumo de potência reativa é diferente do consumo de potência ativa.

• C. Certo
• E. Errado
