Questões sobre Instalacao Elétrica

Julgue os próximos itens, relativos à segurança em instalações elétricas, de acordo com a norma pertinente. Para ser considerado legalmente habilitado para trabalhar em serviços elétricos, o profissional deve ser qualificado e ter registro no conselho de classe competente.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos à segurança em instalações elétricas, de acordo com a norma pertinente. A elaboração dos documentos técnicos previstos no prontuário de instalação elétrica de uma empresa é uma atividade exclusiva do trabalhador capacitado em desenho técnico e em simbologia de diagramas e componentes elétricos.

• C. Certo
• E. Errado

• A.

  duas lâmpadas de 220 V em paralelo comandadas por três pontos distintos e uma tomada baixa de 127 V.

• B.

  duas lâmpadas de 127 V em série comandadas por dois pontos distintos e uma tomada alta de 220 V.

• C.

  duas lâmpadas de 127 V em paralelo comandadas por três pontos distintos e uma tomada alta de 220 V.

• D.

  três lâmpadas de 127 V em série comandadas por dois pontos distintos e uma tomada alta de 220 V.

• E.

  três lâmpadas de 220 V em paralelo comandadas por dois pontos distintos e uma tomada baixa de 127 V.

Com relação à divisão de circuitos em instalações elétricas de baixa tensão, julgue os itens seguintes. Considere que, em um projeto de instalação elétrica predial, esteja previsto o funcionamento de equipamentos que demandam diferentes potências, como forno elétrico e ar-condicionado, entre outros. Nessa situação, a previsão de utilização de um equipamento que funcione com corrente nominal igual a 5 A não requer, nesse projeto, um circuito independente para alimentá-lo.

• C. Certo
• E. Errado

• A.

  10.

• B.

  6.

• C.

  4.

• D.

  2,5.

• E.

  1,5.

Com relação à divisão de circuitos em instalações elétricas de baixa tensão, julgue os itens seguintes. Em instalações com elevado número de tomadas, recomenda-se a instalação de um único dispositivo de proteção para proteger simultaneamente dois circuitos terminais distintos.

• C. Certo
• E. Errado

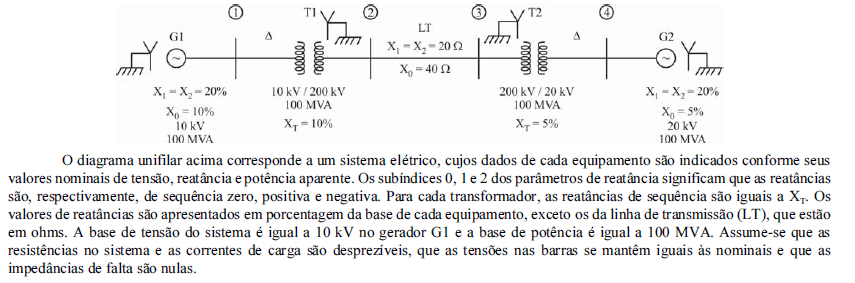

Considerando o diagrama e as informações a ele referentes, julgue os próximos itens.

A intensidade da corrente de falta trifásica na barra 4 é inferior à intensidade da corrente fase-terra nessa mesma barra.

• C. Certo
• E. Errado



Considerando o diagrama e as informações a ele referentes, julgue os próximos itens.

A intensidade da corrente de curto-circuito fase-terra (monofásico) na barra 4 é inferior a 10 pu.

• C. Certo
• E. Errado

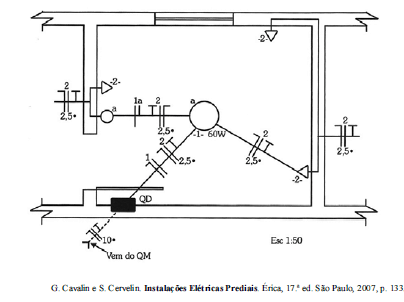

A figura acima representa parte de uma planta baixa da instalação elétrica de uma residência em um edifício que será atendido em tensão fase neutro igual a 127 V. A planta ainda é uma versão preliminar do projeto, porque precisará ser revista por engenheiro eletricista e, possivelmente, precisará de ajustes para permitir a conexão de equipamentos ainda não previstos pelo proprietário da residência. Tendo como base essas informações, julgue os próximos itens.

Considerando apenas os condutores que chegam até o QD, não é possível instalar tomada no quarto para aparelhos que funcionem em 220 V, porque há apenas um condutor fase chegando ao QD. Caso chegassem ao QD pelo menos dois condutores fases, seria possível instalar no quarto uma tomada que permitisse suprir energia em tensão 220 V.

• C. Certo
• E. Errado

A figura acima representa parte de uma planta baixa da instalação elétrica de uma residência em um edifício que será atendido em tensão fase neutro igual a 127 V. A planta ainda é uma versão preliminar do projeto, porque precisará ser revista por engenheiro eletricista e, possivelmente, precisará de ajustes para permitir a conexão de equipamentos ainda não previstos pelo proprietário da residência. Tendo como base essas informações, julgue os próximos itens.

A simbologia padrão convencionada para o circuito 1 na planta está incompleta, pois falta, nesta, o valor da seção reta dos condutores fase e neutro.

• C. Certo
• E. Errado
