Questões sobre Máquinas Elétricas

O grau de proteção de motores elétricos é dado pelas letras IP seguidas por dois algarismos. O segundo algarismo indica o grau de proteção contra

• A.

  a perda de fluxo magnético dos enrolamentos do motor.

• B.

  o vazamento de óleo dos mancais do rotor.

• C.

  o contato acidental de dedos ou mãos no interior do motor.

• D.

  a penetração de corpos sólidos estranhos no interior do motor.

• E.

  a penetração de água no interior do motor.

Um motor de indução trifásico tem os enrolamentos conectados em triângulo e é alimentado por uma rede trifásica com tensão de linha de 220 V. Mudando os enrolamentos para conexão estrela e alterando-se para 380 V a tensão da linha, cada enrolamento será submetido a

• A.

  uma tensão excessiva de 380 V, mas como a corrente é a mesma, o motor apenas aumentará a velocidade do rotor.

• B.

  uma tensão de 380 V, mas como a corrente será a metade da anterior, o motor apenas reduzirá a velocidade do rotor.

• C.

  uma tensão excessiva de 380 V e, conseqüentemente, a uma sobrecorrente, podendo danificar o motor.

• D.

  mesma tensão de 220 V e operará normalmente.

• E.

  metade da tensão de linha, isto é, 190 V, de modo que a rotação do motor reduzirá na mesma proporção.

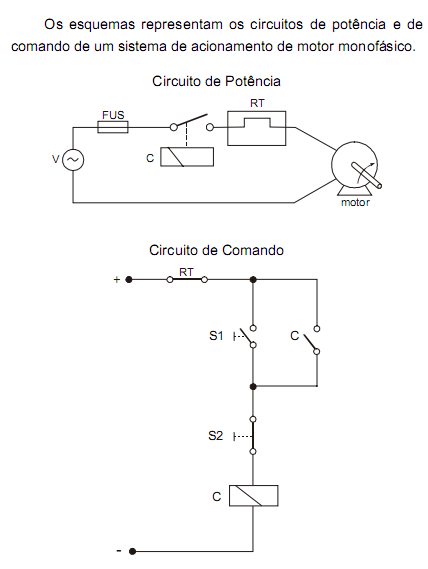

Utilize as informações abaixo para responder às questões de números 56 e 57.

A denominação e a função do dispositivo RT são, respectivamente, relé

• A.

  térmico e proteção.

• B.

  térmico e controle de velocidade.

• C.

  de tempo e controle de conjugado de partida.

• D.

  de tempo com retardo na ligação e controle de torque.

• E.

  de tempo com retardo na ligação e proteção.

Utilize as informações abaixo para responder às questões de números 56 e 57.

Os dispositivos que têm como função ligar o motor e fazer a auto-retenção são, respectivamente,

• A.

  S1 e S2.

• B.

  S1 e C.

• C.

  S2 e C.

• D.

  S2 e S1.

• E.

  C e S2.

O grau de proteção dos motores elétricos é indicado pelas letras IP seguidas de dois algarismos, sendo que o primeiro algarismo indica a proteção contra

• A.

  penetração de corpos sólidos estranhos no interior do motor e contato acidental.

• B.

  penetração de água no interior do motor.

• C.

  faiscamento das escovas do motor.

• D.

  aquecimento do motor.

• E.

  vazamento de óleo dos mancais do rotor.

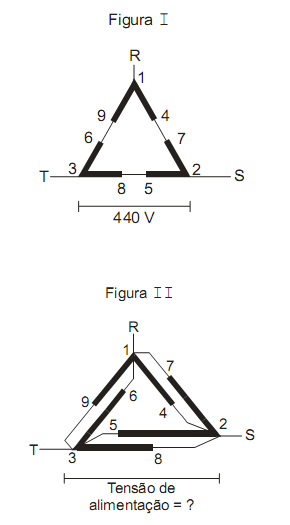

Um motor trifásico com 9 terminais de acesso possui os enrolamentos de cada fase divididos em duas bobinas. A figura I ilustra um tipo de conexão possível e a respectiva tensão de alimentação e a figura II ilustra outro tipo de conexão, sem a indicação da tensão de alimentação.

Para que a tensão em cada bobina não se altere, a tensão de alimentação no esquema da figura II deve ser de

• A.

  110 V

• B.

  127 V

• C.

  220 V

• D.

  380 V

• E.

  880 V

O texto e as figuras abaixo referem-se às questões de números 46 e 47.

Analisando o circuito de acionamento, é INCORRETO afirmar:

• A.

  As chaves S1 e S2 são do tipo sem retenção.

• B.

  O contato C do contator faz a função de auto-retenção.

• C.

  Para acionar o motor, a chave S1 deve ser acionada manualmente.

• D. Para inverter a rotação do motor, a chave C deve ser acionada manualmente.
• E.

  Para parar o motor, a chave S2 deve ser acionada manualmente.

Considere uma máquina CC sendo utilizada em aplicações de velocidade variável. Quando a fonte de tensão que alimenta a armadura é substituída por uma resistência, a máquina entra no modo de operação:

• A.

  de frenagem dinâmica.

• B.

  de frenagem regenerativa.

• C.

  de plugueamento.

• D.

  como gerador.

• E.

  como motor.

Um transformador monofásico de dois enrolamentos a óleo isolante, 60 Hz, 200 kVA, 15 kV / 400 V, R% = 3% e X% = 9%, foi conectado a dois outros transformadores idênticos a ele na constituição de um banco trifásico Dy5. Com relação a essa situação, julgue os itens seguintes.

Um transformador trifásico Yd1 poderia ser utilizado em paralelo com o banco trifásico de transformadores, desde que as tensões nominais do transformador fossem iguais às correspondentes tensões nominais do banco.

• C. Certo
• E. Errado

Um motor síncrono trifásico de 100 HP, 60 Hz, 4 pólos, 380 V e com conexão em delta, e três motores de indução trifásicos de rotor em gaiola de 100 HP cada um, 60 Hz, 6 pólos e 380 V, são alimentados por um único quadro elétrico com tensão nominal de linha igual a 380 V. Todos os motores operam a plena carga com rendimento igual a 85% e fator de potência igual a 0,80, e os motores de indução operam com escorregamento igual a 3%. O motor síncrono utiliza uma gaiola de esquilo auxiliar para partir, enquanto os motores de indução utilizam a partida estrela-triângulo. O motor síncrono parte sempre que é acionado manualmente, já os motores de indução partem automática e simultaneamente, em horários predeterminados. Considerando 1 HP = 746 W, julgue os itens que se seguem, relativos a essa situação.

O rotor do motor síncrono gira a 1.800 rpm, enquanto os rotores dos motores de indução giram a 1.164 rpm.

• C. Certo
• E. Errado
