Questões sobre Máquinas Elétricas

Considere um motor monofásico de fase auxiliar de seis terminais de acesso, designados por: 1 e 2 os terminais de um enrolamento principal, 3 e 4 os terminais do outro enrolamento principal e 5 e 6 os terminais do enrolamento auxiliar. Nesse motor:

I. O enrolamento auxiliar atua apenas durante a partida do motor.

II. Para inverter o sentido de rotação é necessário inverter-se a polaridade de um dos enrolamentos principais por meio da troca do terminal 1 pelo 2 ou 3 pelo 4 na placa de ligação, desde que eles estejam conectados em série.

III. Para inverter o sentido de rotação é necessário inverter-se a polaridade do enrolamento auxiliar por meio da troca do terminal 5 pelo 6 na placa de ligação.

IV. Para esse motor operar com tensão de alimentação de 220 V, os enrolamentos principais devem ser conectados em série e para operar com 127

V eles devem ser conectados em paralelo.

Está correto o que se afirma APENAS em

• A.

  I e II.

• B.

  I e III.

• C.

  I e IV.

• D.

  I, III e IV.

• E.

  I, II e IV.

Um motor possui um rotor construído em chapas de aço silício com ranhuras previamente estampadas, as quais são preenchidas com alumínio ou cobre e com as barras do material curto-circuitadas nas extremidades. Trata-se de um motor de corrente

• A.

  alternada assíncrono de indução com rotor em curto.

• B.

  alternada síncrono de indução com rotor enrolado e com anéis coletores.

• C.

  alternada assíncrono de indução com rotor enrolado e estator com anéis em curto.

• D.

  contínua síncrono de indução com rotor em curto.

• E.

  contínua com dois enrolamentos defasados de 90 graus.

Após a desmontagem e a manutenção de um motor elétrico, deve-se realizar a limpeza das peças. Em seguida, antes da montagem, é conveniente aplicar uma fina camada de um produto nas partes usinadas das peças, para protegê-las de oxidação. Esse produto pode ser

• A.

  vaselina ou parafina.

• B.

  vaselina ou óleo lubrificante.

• C.

  vaselina ou gasolina.

• D.

  parafina ou álcool.

• E. álcool ou óleo lubrificante.

Com base nessa situação, julgue os itens a seguir.

• C. Certo
• E. Errado

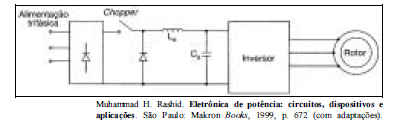

A figura acima mostra o diagrama de um acionamento de um motor de indução trifásico com rotor em gaiola. Com relação a esse acionamento, julgue os itens abaixo.

O acionamento mostrado permite o controle da amplitude e da freqüência da tensão aplicada ao motor.

• C. Certo
• E. Errado

A figura acima mostra o diagrama de um acionamento de um motor de indução trifásico com rotor em gaiola. Com relação a esse acionamento, julgue os itens abaixo.

A existência do chopper e do retificador garante a possibilidade de regeneração de energia.

• C. Certo
• E. Errado

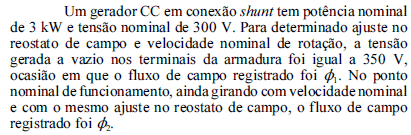

Com base na situação descrita acima, julgue os itens subseqüentes.

• C. Certo
• E. Errado

Com base na situação descrita acima, julgue os itens subseqüentes.

• C. Certo
• E. Errado

Um motor síncrono trifásico, 50 HP, 380 V, é alimentado por um transformador trifásico de relação de transformação igual a 34,5 e de tensão secundária nominal igual a 400 V. O motor opera com carga nominal, com rendimento igual a 74,6% e fator de potência igual a 0,5, sendo alimentado com tensão nominal. Sabendo que 1 HP = 746 W, julgue os itens abaixo, com base na situação apresentada.

A tensão nominal primária do transformador é igual a 13,8 kV.

• C. Certo
• E. Errado

Um motor de indução trifásico com rotor em gaiola possui um único enrolamento por fase, tensão nominal por enrolamento igual a 220 V, todos os terminais dos enrolamentos do estator disponíveis e, em partida direta, conjugado igual a 50 N A m. Com relação a esse motor, julgue os seguintes itens.

A partida estrela-triângulo é adequada ao acionamento desse motor se a fonte trifásica de alimentação possuir tensão nominal igual a 380 V.

• C. Certo
• E. Errado
