Um motor síncrono trifásico de 100 HP, 60 Hz, 4 pólos, 380 V e com conexão em delta, e três motores de indução trifásicos de rotor em gaiola de 100 HP cada um, 60 Hz, 6 pólos e 380 V, são alimentados por um único quadro elétrico com tensão nominal de linha igual a 380 V. Todos os motores operam a plena carga com rendimento igual a 85% e fator de potência igual a 0,80, e os motores de indução operam com escorregamento igual a 3%. O motor síncrono utiliza uma gaiola de esquilo auxiliar para partir, enquanto os motores de indução utilizam a partida estrela-triângulo. O motor síncrono parte sempre que é acionado manualmente, já os motores de indução partem automática e simultaneamente, em horários predeterminados. Considerando 1 HP = 746 W, julgue os itens que se seguem, relativos a essa situação.

A potência aparente total consumida pelos quatro motores juntos é superior a 430 kVA.

• C. Certo
• E. Errado

Um motor síncrono trifásico de 100 HP, 60 Hz, 4 pólos, 380 V e com conexão em delta, e três motores de indução trifásicos de rotor em gaiola de 100 HP cada um, 60 Hz, 6 pólos e 380 V, são alimentados por um único quadro elétrico com tensão nominal de linha igual a 380 V. Todos os motores operam a plena carga com rendimento igual a 85% e fator de potência igual a 0,80, e os motores de indução operam com escorregamento igual a 3%. O motor síncrono utiliza uma gaiola de esquilo auxiliar para partir, enquanto os motores de indução utilizam a partida estrela-triângulo. O motor síncrono parte sempre que é acionado manualmente, já os motores de indução partem automática e simultaneamente, em horários predeterminados. Considerando 1 HP = 746 W, julgue os itens que se seguem, relativos a essa situação.

A corrente nominal de cada um dos motores é superior a 100 A.

• C. Certo
• E. Errado

Um motor síncrono trifásico de 100 HP, 60 Hz, 4 pólos, 380 V e com conexão em delta, e três motores de indução trifásicos de rotor em gaiola de 100 HP cada um, 60 Hz, 6 pólos e 380 V, são alimentados por um único quadro elétrico com tensão nominal de linha igual a 380 V. Todos os motores operam a plena carga com rendimento igual a 85% e fator de potência igual a 0,80, e os motores de indução operam com escorregamento igual a 3%. O motor síncrono utiliza uma gaiola de esquilo auxiliar para partir, enquanto os motores de indução utilizam a partida estrela-triângulo. O motor síncrono parte sempre que é acionado manualmente, já os motores de indução partem automática e simultaneamente, em horários predeterminados. Considerando 1 HP = 746 W, julgue os itens que se seguem, relativos a essa situação.

Haja vista que os motores de indução partem simultaneamente, é correto inferir que o quadro elétrico que os alimenta possui apenas uma única chave estrela-triângulo e que os motores estão conectados em estrela.

• C. Certo
• E. Errado

Um motor síncrono trifásico de 100 HP, 60 Hz, 4 pólos, 380 V e com conexão em delta, e três motores de indução trifásicos de rotor em gaiola de 100 HP cada um, 60 Hz, 6 pólos e 380 V, são alimentados por um único quadro elétrico com tensão nominal de linha igual a 380 V. Todos os motores operam a plena carga com rendimento igual a 85% e fator de potência igual a 0,80, e os motores de indução operam com escorregamento igual a 3%. O motor síncrono utiliza uma gaiola de esquilo auxiliar para partir, enquanto os motores de indução utilizam a partida estrela-triângulo. O motor síncrono parte sempre que é acionado manualmente, já os motores de indução partem automática e simultaneamente, em horários predeterminados. Considerando 1 HP = 746 W, julgue os itens que se seguem, relativos a essa situação.

Há somente duas formas viáveis de se realizar esse acionamento: utilizando contatores e relés temporizados ou um controlador lógico programável que possua relógio de tempo real e saídas digitais, que substituem satisfatoriamente os contatores.

• C. Certo
• E. Errado

Um transformador monofásico de dois enrolamentos, 30 kVA, 15 kV / 600 V, foi conectado a outros dois transformadores idênticos a ele para a constituição de um banco trifásico de transformadores monofásicos, com o lado de alta tensão conectado em estrela e o lado de baixa tensão conectado em delta. Com relação a essa situação, julgue os itens subseqüentes.

A potência nominal do banco trifásico é de 30 kVA.

• C. Certo
• E. Errado

Um transformador monofásico de dois enrolamentos, 30 kVA, 15 kV / 600 V, foi conectado a outros dois transformadores idênticos a ele para a constituição de um banco trifásico de transformadores monofásicos, com o lado de alta tensão conectado em estrela e o lado de baixa tensão conectado em delta. Com relação a essa situação, julgue os itens subseqüentes.

A tensão nominal do lado de alta tensão do banco trifásico é igual a  kV.

• C. Certo
• E. Errado

Um transformador monofásico de dois enrolamentos, 30 kVA, 15 kV / 600 V, foi conectado a outros dois transformadores idênticos a ele para a constituição de um banco trifásico de transformadores monofásicos, com o lado de alta tensão conectado em estrela e o lado de baixa tensão conectado em delta. Com relação a essa situação, julgue os itens subseqüentes.

A tensão nominal do lado de baixa tensão do banco trifásico é igual a  V.

• C. Certo
• E. Errado

Um transformador monofásico de dois enrolamentos, 30 kVA, 15 kV / 600 V, foi conectado a outros dois transformadores idênticos a ele para a constituição de um banco trifásico de transformadores monofásicos, com o lado de alta tensão conectado em estrela e o lado de baixa tensão conectado em delta. Com relação a essa situação, julgue os itens subseqüentes.

Conhecer as conexões dos enrolamentos do banco trifásico é importante no caso de se desejar conectar um transformador trifásico em paralelo com o banco.

• C. Certo
• E. Errado

Utilize o texto e as figuras abaixo para responder às questões de números 32 e 33.

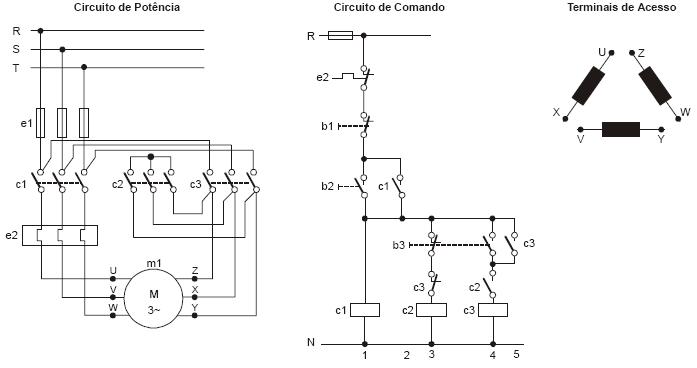

As figuras abaixo representam os circuitos de potência e de comando de um motor trifásico (comutação estrela-triângulo), bem como a representação dos terminais de acesso desse motor.

Preenche corretamente as lacunas, as informações expressas em:

• A.
• B.
• C.
• D.
• E.

Utilize o texto e as figuras abaixo para responder às questões de números 32 e 33.

As figuras abaixo representam os circuitos de potência e de comando de um motor trifásico (comutação estrela-triângulo), bem como a representação dos terminais de acesso desse motor.

Há um erro no circuito de comando, que está expresso em:

• A.

  contato c3 do circuito de alimentação da bobina do contator 2 deve ser NA.

• B.

  contato c2 do circuito de alimentação da bobina do contator 3 deve ser NF.

• C.

  contato c3 de retenção do circuito de alimentação da bobina do contator 3 deve ser NF.

• D.

  botoeira b3 do circuito de alimentação da bobina do contator 2 deve ser NA.

• E.

  botoeira b3 do circuito de alimentação da bobina do contator 3 deve ser NF.
