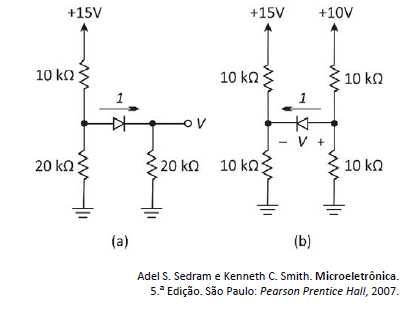

Considerando que os diodos dos circuitos acima sejam ideais, julgue os itens que se seguem.
No circuito (a), o diodo está reversamente polarizado.- C. Certo
- E. Errado
Considerando que os diodos dos circuitos acima sejam ideais, julgue os itens que se seguem.
No circuito (b), o diodo não está conduzindo corrente elétrica.- C. Certo
- E. Errado

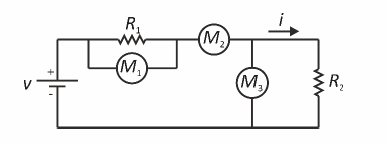

Em uma aula a respeito de grandezas elétricas e instrumentos de medição, montou-se o circuito apresentado na figura a seguir, no qual flui uma corrente i. O circuito é composto por uma fonte CC de tensão com valor v conectada a resistores com resistências R1 e R2, conforme ilustrado. Além disso, foram conectados instrumentos de medição que indicam as medições M1, M2 e M3. Nessa montagem, sabe-se que todos os medidores são ideais e que estão corretamente conectados para os seus devidos fins.
Julgue os itens seguintes, considerando que a medição M3 seja dada em volts.
Sabendo-se que o produto M1.M2 resulta na potência dissipada no resistor R1, é correto afirmar que a medida M1 é dada em ampères e a medida M2 é dada em volts.- C. Certo
- E. Errado
Em uma aula a respeito de grandezas elétricas e instrumentos de medição, montou-se o circuito apresentado na figura a seguir, no qual flui uma corrente i. O circuito é composto por uma fonte CC de tensão com valor v conectada a resistores com resistências R1 e R2, conforme ilustrado. Além disso, foram conectados instrumentos de medição que indicam as medições M1, M2 e M3. Nessa montagem, sabe-se que todos os medidores são ideais e que estão corretamente conectados para os seus devidos fins.
Julgue os itens seguintes, considerando que a medição M3 seja dada em volts.
Ajustando-se as resistências para R1=R2/2, M3 indicará um valor de tensão igual a
- C. Certo
- E. Errado
Em uma aula a respeito de grandezas elétricas e instrumentos de medição, montou-se o circuito apresentado na figura a seguir, no qual flui uma corrente i. O circuito é composto por uma fonte CC de tensão com valor v conectada a resistores com resistências R1 e R2, conforme ilustrado. Além disso, foram conectados instrumentos de medição que indicam as medições M1, M2 e M3. Nessa montagem, sabe-se que todos os medidores são ideais e que estão corretamente conectados para os seus devidos fins.
Julgue os itens seguintes, considerando que a medição M3 seja dada em volts.
O produto entre a medição M3 e a corrente i que flui no circuito resulta na potência dissipada em R2.- C. Certo
- E. Errado
Em uma aula a respeito de grandezas elétricas e instrumentos de medição, montou-se o circuito apresentado na figura a seguir, no qual flui uma corrente i. O circuito é composto por uma fonte CC de tensão com valor v conectada a resistores com resistências R1 e R2, conforme ilustrado. Além disso, foram conectados instrumentos de medição que indicam as medições M1, M2 e M3. Nessa montagem, sabe-se que todos os medidores são ideais e que estão corretamente conectados para os seus devidos fins.
Julgue os itens seguintes, considerando que a medição M3 seja dada em volts.
Substituindo-se R2 por um indutor, em regime permanente do circuito CC apresentado, M3 indicará um valor de tensão igual a 0 volts.- C. Certo
- E. Errado
Em uma aula a respeito de grandezas elétricas e instrumentos de medição, montou-se o circuito apresentado na figura a seguir, no qual flui uma corrente i. O circuito é composto por uma fonte CC de tensão com valor v conectada a resistores com resistências R1 e R2, conforme ilustrado. Além disso, foram conectados instrumentos de medição que indicam as medições M1, M2 e M3. Nessa montagem, sabe-se que todos os medidores são ideais e que estão corretamente conectados para os seus devidos fins.
Julgue os itens seguintes, considerando que a medição M3 seja dada em volts.
Substituindo-se R2 por um capacitor, em regime permanente do circuito CC apresentado, M3 indicará um valor de tensão igual ao valor da fonte v.- C. Certo
- E. Errado

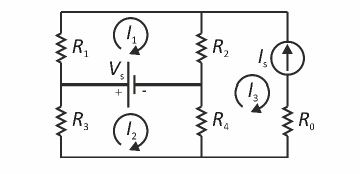

Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I1, I2 e I3, conforme ilustrado.
Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue os itens que se seguem.
A corrente de malha I1 não depende dos valores de R3 e R4.- C. Certo
- E. Errado
Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I1, I2 e I3, conforme ilustrado.
Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue os itens que se seguem.
Substituindo-se R4 por um curto-circuito, obtém-se
- C. Certo
- E. Errado
Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I1, I2 e I3, conforme ilustrado.
Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue os itens que se seguem.
Em uma situação na qual Vs > 0, I1 = 5 A e I2 = 10 A, a fonte de tensão Vs fornecerá potência para o circuito.- C. Certo
- E. Errado
