Questões sobre Microeletrônica

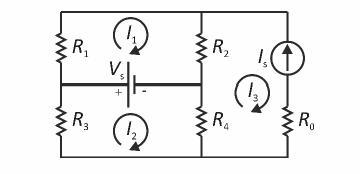

Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I₁, I₂ e I₃, conforme ilustrado.

Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue os itens que se seguem.

No circuito elétrico ilustrado, o valor da corrente de malha I₃ é inversamente proporcional ao valor de R₀.

• C. Certo
• E. Errado

Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I₁, I₂ e I₃, conforme ilustrado.

Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue os itens que se seguem.

A potência relacionada à fonte de corrente Is, seja essa potência fornecida ou absorvida, é função das correntes de malha I₁ e I₂, mas não depende dos valores de R₁ e R₃.

• C. Certo
• E. Errado

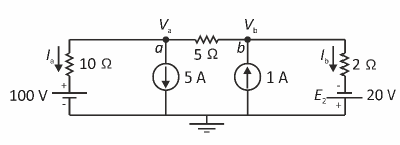

No circuito a seguir, deve-se aplicar o método das tensões de nó para calcular V_a e V_b em relação ao nó de referência.

Julgue os itens subsequentes com base no circuito apresentado.

Do método das tensões de nó, ao se analisar o nó b, obtém-se a relação 0,2Va + 0,7Vb = 9.

• C. Certo
• E. Errado

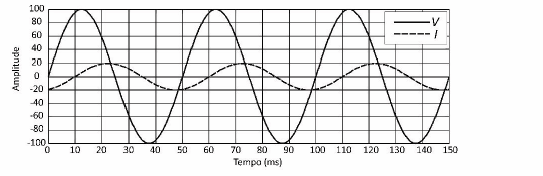

Em um dado experimento laboratorial envolvendo circuitos CA, utilizando as montagens apropriadas, foram medidos sinais alternados de tensão e corrente em uma impedância Z. Os dois sinais possuem mesma frequência, sendo um referente a uma tensão V e o outro a uma corrente I. Após o experimento, com base nas amostras coletadas dos sinais, os responsáveis pelo experimento representaram graficamente, em uma mesma escala, as referidas formas de onda, conforme ilustrado a seguir.

Em relação aos sinais apresentados, sabendo que a escala de amplitude é dada em volts e ampères para os sinais V e I, respectivamente, julgue os itens subsecutivos.

Assumindo-se o módulo dos fasores de V e I como sendo o valor eficaz dos respectivos sinais, é correto afirmar que a potência complexa associada à impedância Z do circuito é igual a 1/72º kVA.

• C. Certo
• E. Errado

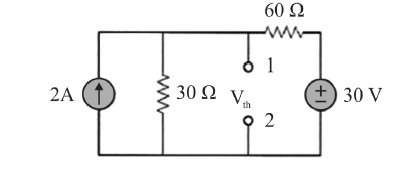

Considerando o circuito elétrico apresentado e seu equivalente de Thévenin com relação aos terminais 1 e 2, julgue os itens que se seguem.

• C. Certo
• E. Errado

Com referência ao circuito ilustrado, julgue os itens seguintes, acerca do princípio da superposição.

A contribuição da fonte de 20 V para a tensão v_o é de 4 V.

• C. Certo
• E. Errado

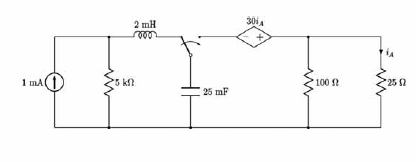

Considerando que, no circuito apresentado, a chave esteve na posição original por muito tempo e, em t = 0, muda de posição conforme ilustrado, julgue os itens que se seguem.

No instante de tempo imediatamente anterior à mudança de posição da chave, a corrente no indutor era igual a 1 mA.

• C. Certo
• E. Errado

Considerando que, no circuito apresentado, a chave esteve na posição original por muito tempo e, em t = 0, muda de posição conforme ilustrado, julgue os itens que se seguem.

Se a fonte dependente for substituída por um indutor de 2,5 H, o fator de amortecimento do circuito será inferior a ½.

• C. Certo
• E. Errado

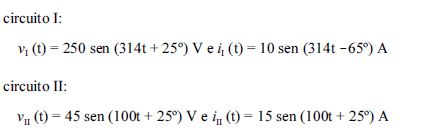

Considere que as tensões e correntes em dois circuitos elétricos sejam dadas pelas seguintes expressões:

Com base nessas informações, julgue os itens subsequentes.

A reatância do circuito I é capacitiva.

• C. Certo
• E. Errado

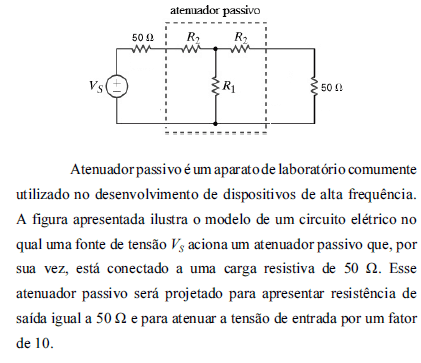

Com base nessas informações, julgue os seguintes itens.

No circuito equivalente de Thévenin a partir dos terminais da carga resistiva, a tensão de saída do atenuador passivo é igual a 1/3 da tensão de Thévenin.

• C. Certo
• E. Errado
