Questões sobre Microeletrônica

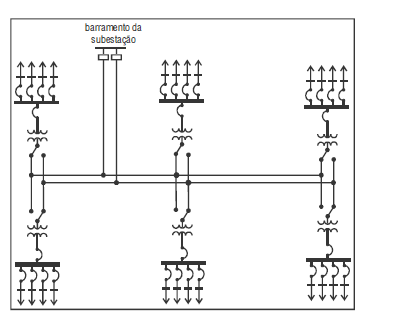

Com base na figura acima, que ilustra configurações de arranjo de circuito utilizado em sistemas de distribuição de energia elétrica, julgue os itens a seguir.

Uma das diferenças básicas entre o tipo de arranjo mostrado e um arranjo do tipo radial simples é que neste último os centros de carga são ligados por meio de um único alimentador conectado à saída da subestação.

• C. Certo
• E. Errado

Com base na figura acima, que ilustra configurações de arranjo de circuito utilizado em sistemas de distribuição de energia elétrica, julgue os itens a seguir.

A figura ilustra esquema típico de sistema de distribuição em arranjo radial com primário em anel.

• C. Certo
• E. Errado

Julgue os itens subsequentes, considerando que, no circuito mostrado acima, a chave permaneceu na posição 1 durante um longo período de tempo e, em t = 0, ela foi movida para a posição 2.

O gráfico abaixo ilustra de forma correta o comportamento da corrente i(t) do circuito.

• C. Certo
• E. Errado

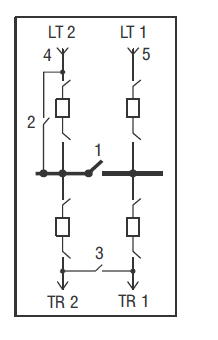

A figura acima ilustra configuração típica de uma subestação de sistemas elétricos de potência. Na entrada da subestação, há duas linhas de transmissão (LT1 e LT 2). O esquema evidencia que, mediante adequadas conexões das chaves seccionadoras na subestação, são alimentados dois transformadores de potência (TR 1 e TR 2).

A partir dessas informações, julgue os próximos itens.

O fechamento da chave seccionadora 2 possibilita a realização da manutenção no disjuntor da linha de transmissão LT 1 não sendo necessário se desligar nenhum dos outros disjuntores nem o barramento da subestação.

• C. Certo
• E. Errado

A figura acima ilustra configuração típica de uma subestação de sistemas elétricos de potência. Na entrada da subestação, há duas linhas de transmissão (LT1 e LT 2). O esquema evidencia que, mediante adequadas conexões das chaves seccionadoras na subestação, são alimentados dois transformadores de potência (TR 1 e TR 2).

A partir dessas informações, julgue os próximos itens.

As indicações 1, 2 e 3 no circuito são referentes, respectivamente, à chave que secciona a barra, à chave de by-pass no disjuntor e à chave transversal na entrada de alimentação para os transformadores.

• C. Certo
• E. Errado

A figura acima ilustra configuração típica de uma subestação de sistemas elétricos de potência. Na entrada da subestação, há duas linhas de transmissão (LT1 e LT 2). O esquema evidencia que, mediante adequadas conexões das chaves seccionadoras na subestação, são alimentados dois transformadores de potência (TR 1 e TR 2).

A partir dessas informações, julgue os próximos itens.

Localizações adequadas para instalação de para-raios nessa subestação ficam na entrada da subestação, ou seja, na conexão entre cada linha de transmissão e a subestação, nos locais com as indicações 4 e 5.

• C. Certo
• E. Errado

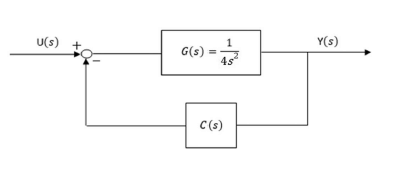

Considerando o sistema de controle ilustrado na figura apresentada, em que C(s) representa um controlador, julgue os próximos itens com referência à análise de estabilidade.

Se o controlador em questão, C(s), for igual a 5s + 1, então o sistema em malha fechada será estável.

• C. Certo
• E. Errado

Considerando o sistema de controle ilustrado na figura apresentada, em que C(s) representa um controlador, julgue os próximos itens com referência à análise de estabilidade.

Ao se utilizar um controlador C(s) do tipo proporcional-integral, o sistema em malha fechada será de segunda ordem.

• C. Certo
• E. Errado

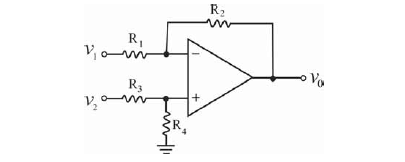

Considerando que, no circuito acima, o amplificador operacional seja ideal, julgue os itens a seguir.

O circuito funcionará como amplificador inversor se o terminal v₁ for aterrado e, como não inversor, se o terminal v₂ for aterrado.

• C. Certo
• E. Errado

Considerando o sistema de controle ilustrado na figura apresentada, em que C(s) representa um controlador, julgue os próximos itens com referência à análise de estabilidade.

O sistema apresentado é um sistema de controle com retroação, o qual possui maior robustez a perturbações externas e a variações internas de parâmetros em comparação com sistemas sem retroação.

• C. Certo
• E. Errado
