Questões sobre Microeletrônica

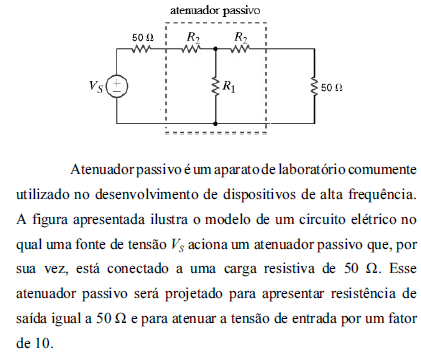

Com base nessas informações, julgue os seguintes itens.

Se o atenuador for projetado adequadamente e a fonte de tensão for de 10 V, então a potência dissipada pela carga será igual a 20 mW.

• C. Certo
• E. Errado

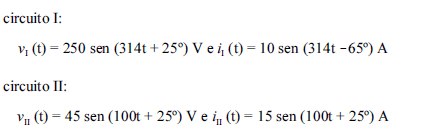

Considere que as tensões e correntes em dois circuitos elétricos sejam dadas pelas seguintes expressões:

Com base nessas informações, julgue os itens subsequentes.

A frequência do circuito I é igual a 100 Hz, considerando-se

• C. Certo
• E. Errado

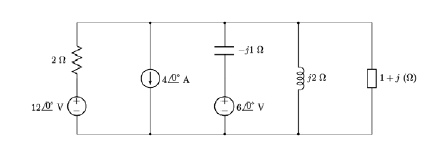

No circuito elétrico apresentado, que opera em regime permanente senoidal, a representação das fontes de tensão e de corrente é dada em termos dos valores de pico. De acordo com essas informações, julgue os itens subsequentes.

Com base na convenção passiva de sinais, infere-se que a fonte de corrente fornece potência ativa ao circuito e absorve potência reativa do circuito.

• C. Certo
• E. Errado

No circuito elétrico apresentado, que opera em regime permanente senoidal, a representação das fontes de tensão e de corrente é dada em termos dos valores de pico. De acordo com essas informações, julgue os itens subsequentes.

A forma equivalente mais simples do circuito em tela contém uma impedância puramente resistiva.

• C. Certo
• E. Errado

No circuito elétrico apresentado, que opera em regime permanente senoidal, a representação das fontes de tensão e de corrente é dada em termos dos valores de pico. De acordo com essas informações, julgue os itens subsequentes.

O valor de pico da tensão no indutor é menor que 6 V.

• C. Certo
• E. Errado

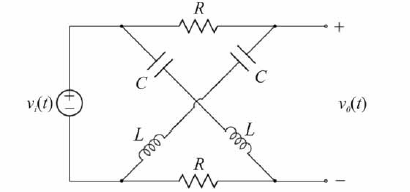

No circuito do filtro ilustrado na figura, vi(t) e vo(t) representam, respectivamente, as tensões de entrada e de saída, R = 1 Ω, L = 1 H e C = 1 F. Considerando essas informações, julgue os itens subsecutivos a respeito da resposta em frequência do filtro.

Se a tensão de entrada do filtro for constante, a tensão de saída apresentará comportamento transitório oscilatório.

• C. Certo
• E. Errado

No circuito do filtro ilustrado na figura, vi(t) e vo(t) representam, respectivamente, as tensões de entrada e de saída, R = 1 Ω, L = 1 H e C = 1 F. Considerando essas informações, julgue os itens subsecutivos a respeito da resposta em frequência do filtro.

O circuito apresentado corresponde a um filtro passa-baixas.

• C. Certo
• E. Errado

No circuito do filtro ilustrado na figura, vi(t) e vo(t) representam, respectivamente, as tensões de entrada e de saída, R = 1 Ω, L = 1 H e C = 1 F. Considerando essas informações, julgue os itens subsecutivos a respeito da resposta em frequência do filtro.

Se o filtro estiver operando a uma frequência angular de 2 rad/s, a diferença de fase da saída para a entrada será superior a 90º.

• C. Certo
• E. Errado

Um transformador monofásico de 20 kV/2 kV possui potência nominal de 220 kVA e impedância de 0,4 + j0,3 Ω, referida ao circuito de baixa tensão. O enrolamento secundário do transformador alimenta uma carga com fator de potência igual a 0,8 indutivo, tensão nominal de 2 kV e potência nominal de 200 kVA.

A partir dessas informações, julgue os itens subsequentes.

A regulação de tensão do transformador é maior que 2,2%.

• C. Certo
• E. Errado

Considerando um sistema de distribuição com arranjo radial simples que opere com regulação de tensão elevada (tensão baixa em relação à nominal) em determinado ponto da rede elétrica, julgue os itens subsequentes, relativos a arranjos de circuitos em sistemas de distribuição de energia elétrica. O tipo de arranjo radial simples é o mais recomendado para circuitos de distribuição que atendam a circuitos com longos alimentadores, demandas elevadas e centros de carga distantes da subestação do alimentador.
