Engenharia Elétrica - Microeletrônica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2015

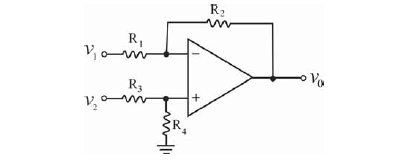

Considerando que, no circuito acima, o amplificador operacional seja ideal, julgue os itens a seguir.
Se R1 = R3 = 1 kΩ, R2 = R4 = 2 kΩ, v1 = 2 V e v2 = 5 V, então v0 = 4 V.Engenharia Elétrica - Microeletrônica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2015
Julgue os seguintes itens, acerca de circuitos trifásicos.
Caso os enrolamentos de um gerador trifásico sejam interligados conforme mostrado na figura a seguir, a corrente de linha do gerador será igual à corrente de fase.
Engenharia Elétrica - Microeletrônica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2015
Considerando que, no circuito acima, o amplificador operacional seja ideal, julgue os itens a seguir.
Se todos os resistores forem iguais, então v0 = v2 - v1.Engenharia Elétrica - Microeletrônica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2015

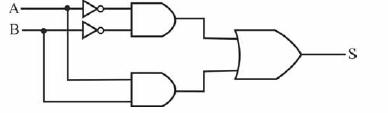

Considerando que, no circuito mostrado acima, as portas lógicas sejam da família CMOS, julgue os próximos itens.
É possível substituir todas as portas lógicas do circuito por uma única porta Exclusive NOR de modo que a saída S permaneça inalterada.Engenharia Elétrica - Microeletrônica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2015
Considerando que, no circuito mostrado acima, as portas lógicas sejam da família CMOS, julgue os próximos itens.
O circuito dissipará menos potência quando comparado a um circuito idêntico que utilize portas lógicas da família TTL. Por essa razão, é possível encapsular, em um dado chip, uma quantidade maior de circuitos CMOS do que de circuitos TTL.Engenharia Elétrica - Microeletrônica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2015

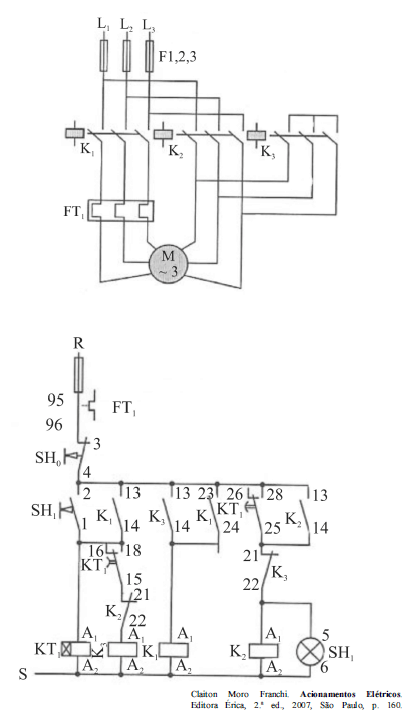

As figuras apresentadas ilustram diagramas de força e de comando para a ligação de um motor de indução trifásico a uma rede elétrica. Com base nessas figuras, julgue os itens que se seguem considerando que a partida do motor ocorra por meio da conexão de chave estrela-triângulo.
Ao se pressionar o botão de impulso SH0, ocorrerá desligamento dos circuitos das bobinas dos contactores K1 e K2, o que, por sua vez, provocará o desligamento imediato do circuito de força do motor.Engenharia Elétrica - Microeletrônica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2015
As figuras apresentadas ilustram diagramas de força e de comando para a ligação de um motor de indução trifásico a uma rede elétrica. Com base nessas figuras, julgue os itens que se seguem considerando que a partida do motor ocorra por meio da conexão de chave estrela-triângulo.
O componente representado por FT1 é um botão manual de pressão para desenergizar o circuito de força do motor, utilizado no caso de haver falha no componente KT1.Engenharia Elétrica - Microeletrônica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2015
As figuras apresentadas ilustram diagramas de força e de comando para a ligação de um motor de indução trifásico a uma rede elétrica. Com base nessas figuras, julgue os itens que se seguem considerando que a partida do motor ocorra por meio da conexão de chave estrela-triângulo.
Na partida do motor, nesse tipo de conexão, o conjugado de partida fica reduzido em 50% em comparação ao valor do conjugado que é verificado no caso em que o motor tenha partida direta.Engenharia Elétrica - Microeletrônica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2015
As figuras apresentadas ilustram diagramas de força e de comando para a ligação de um motor de indução trifásico a uma rede elétrica. Com base nessas figuras, julgue os itens que se seguem considerando que a partida do motor ocorra por meio da conexão de chave estrela-triângulo.
O início da partida do motor ocorre em estrela, quando o relé KT1 é energizado, como resultado do fechamento dos contatos 13-14.Engenharia Elétrica - Microeletrônica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2015
Considerando que, no circuito acima, A e B são impedâncias e o amplificador operacional é ideal, julgue os itens a seguir.
Se A é uma impedância resistiva e B uma impedância constituída de um resistor em série com um capacitor, então o circuito é um controlador proporcional-derivativo.{TITLE}
