Questões sobre Sistema de Potência

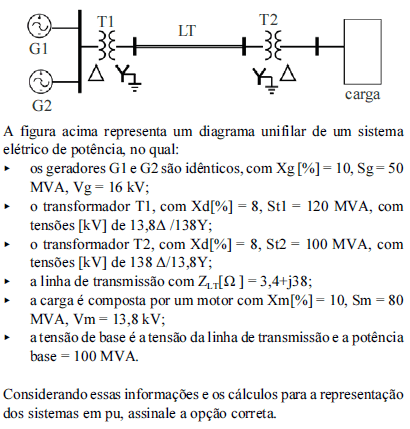

• A.

  A reatância transitória do gerador G1 é 0,36452 pu.

• B.

  A reatância de dispersão do transformador T1 é de 0,096 pu.

• C.

  A impedância da linha de transmissão é de [0,00892 + j0,09977 pu].

• D.

  Os valores, em pu, de impedância, tensão e corrente do transformador serão diferentes se a base utilizada for a do lado de alta ou de baixa tensão.

• E.



Um sistema de controle de potência com TRIAC pode ter o circuito gerador de pulsos de disparo isolado do circuito de potência por meio de um circuito integrado comercial denominado

• A.

  2N2646.

• B.

  MOC3015.

• C.

  2N6028.

• D.

  TIC226.

• E.

  TIL32.

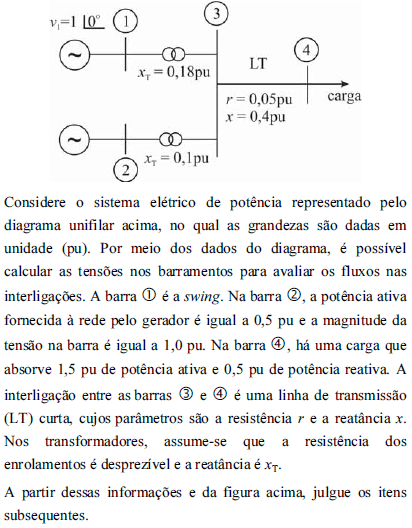

Suponha que um sistema de transmissão trifásico alimente uma carga industrial equilibrada, ligada em estrela, que absorva 10 MVA com fator de potência indutivo igual a 0,8. Considerando que esse sistema de transmissão hipotético possua tensão de linha nominal igual a 100 kV, julgue os itens a seguir.

Na hipótese de que a conexão de um banco de capacitores trifásico em paralelo com a carga não afete a magnitude da tensão no barramento, se esse banco de capacitores tiver potência total de 6 MVA, então o fator de potência resultante da instalação passará a ser unitário.

• C. Certo
• E. Errado

Suponha que um sistema de transmissão trifásico alimente uma carga industrial equilibrada, ligada em estrela, que absorva 10 MVA com fator de potência indutivo igual a 0,8. Considerando que esse sistema de transmissão hipotético possua tensão de linha nominal igual a 100 kV, julgue os itens a seguir.

Mesmo que fosse ligada em triângulo, a magnitude da corrente de linha necessária para atender a carga seria superior a 50 A, como na situação em que está ligada em estrela.

• C. Certo
• E. Errado

No sistema em questão, é necessário que o gerador da barra swing gere exatamente 1,0 pu de potência ativa.

• C. Certo
• E. Errado

É correto afirmar que a matriz jacobiana do problema de fluxo de carga terá ordem 5, se, na formulação do problema, for utilizado o Método de Newton-Raphson.

• C. Certo
• E. Errado

Se, na formulação do problema de fluxo de carga, fosse utilizado o método de fluxo de carga desacoplado rápido, a matriz jacobiana permaneceria constante ao longo das iterações.

• C. Certo
• E. Errado

Considere as afirmações relativas à análise da qualidade da energia elétrica:

I. Elevação de tensão de curta duração, caracterizada pelo aumento no nível de tensão RMS acima do valor nominal, entre 1,1 e 1,8 pu, com duração entre 0,5 ciclo e um minuto, na frequência fundamental.

II. Flutuação de tensão, caracterizada pela variação brusca e intermitente da tensão RMS de uma faixa entre 0,1 e 0,7%.

III. Distúrbio periódico de tensão causado pela má operação de alguns equipamentos de eletrônica de potência quando a corrente comuta de uma fase para outra.

IV. Aumento drástico e instantâneo da tensão da rede elétrica devido às descargas atmosféricas.

Os problemas descritos acima são denominados:

• A.



• B.



• C.



• D.



• E.



Observe os símbolos gráficos a seguir utilizados em projetos de sistemas de potência.

Os símbolos I e II representam, respectivamente,

• A. gerador de indução monofásico e autotransformador.
• B. gerador de indução trifásico e transformador de corrente.
• C. motor de corrente alternada trifásica e autotransformador.
• D. motor de corrente alternada monofásica e transformador de corrente.

Para alimentar uma carga sensível em corrente contínua, a partir de uma fonte senoidal, com frequência de 60 Hz, é necessário empregar conversores baseados em eletrônica de potência. Como essa carga precisa ter sua tensão regulada, a conexão dos conversores deve ser em cascata.

• A.

  inversor de frequência e um retificador monofásico

• B.

  retificador não controlado e um conversor CC-CC

• C.

  conversor CC-CC e um inversor de frequência

• D.

  cicloconversor e um retificador trifásico não controlado

• E.

  fonte chaveada e um cicloconversor
