Questões sobre Sistema de Potência

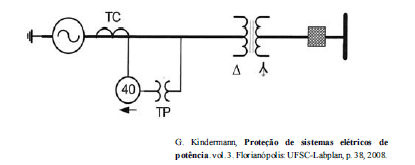

Com base na figura acima, que ilustra o diagrama unifilar de um sistema elétrico de potência, julgue os itens seguintes.

O transformador de potência apresenta dois enrolamentos e é utilizado para atender uma rede trifásica.

• C. Certo
• E. Errado

Com base na figura acima, que ilustra o diagrama unifilar de um sistema elétrico de potência, julgue os itens seguintes.

O símbolo com o número 40 indica que o relé foi ajustado para prover proteção contra as sobrecorrentes nas bobinas do estator do gerador.

• C. Certo
• E. Errado

Com base na figura acima, que ilustra o diagrama unifilar de um sistema elétrico de potência, julgue os itens seguintes.

O transformador de corrente (TC) e o transformador de potencial (TP) não estão ajustados e conectados para realizar a redução dos níveis de sinal que alimenta medidores de energia elétrica.

• C. Certo
• E. Errado

Duas cargas em estrela estão ligadas em paralelo a uma rede elétrica trifásica. O centro estrela de uma das cargas está ligado ao neutro da rede, enquanto o centro estrela da outra carga está inacessível para conexões.

Com base nessa situação, julgue os itens subsecutivos.

Independentemente de o centro estrela da carga estar inacessível, a carga, nessas condições, será considerada equilibrada se as impedâncias equivalentes em cada uma de suas fases forem iguais.

• C. Certo
• E. Errado

Duas cargas em estrela estão ligadas em paralelo a uma rede elétrica trifásica. O centro estrela de uma das cargas está ligado ao neutro da rede, enquanto o centro estrela da outra carga está inacessível para conexões.

Com base nessa situação, julgue os itens subsecutivos.

Se a carga cujo centro estrela está conectado à rede elétrica trifásica estiver equilibrada, possíveis correntes de desequilíbrio desta carga poderão fluir pelo neutro.

• C. Certo
• E. Errado

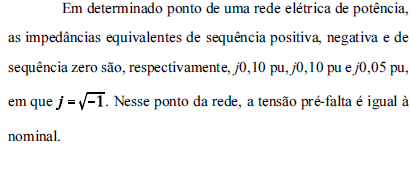

Considerando que, no ponto da rede elétrica mencionado acima, tenha ocorrido um curto-circuito monofásico, julgue os próximos itens.

Caso a resistência de falta seja igual a 0,05 pu, a tensão, no referido local, será nula durante a falta.

• C. Certo
• E. Errado

Considerando que, no ponto da rede elétrica mencionado acima, tenha ocorrido um curto-circuito monofásico, julgue os próximos itens.

Se a resistência de falta for nula, o curto-circuito produzirá corrente de falta cuja magnitude é 20% superior à magnitude de corrente de uma falta trifásica.

• C. Certo
• E. Errado

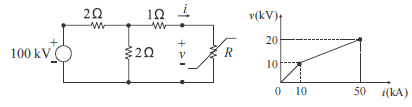

Resistores não lineares são, em geral, utilizados para modelagem de dispositivos não lineares em estudos de transitórios eletromagnéticos. Considerando as figuras acima, que ilustram um circuito não linear e a curva característica do resistor não linear, R, julgue os itens subsecutivos.

O resistor não linear é apropriado para a representação (modelagem) de para-raios, que são dispositivos utilizados para o controle de sobretensões em sistemas elétricos de potência.

• C. Certo
• E. Errado

Acerca da simulação computacional de circuitos em estudos de transitórios eletromagnéticos de sistemas elétricos de potência, julgue os itens a seguir.

No cálculo de transitórios eletromagnéticos no domínio do tempo, o emprego do método das características, também conhecido como método de Bergeron, é recomendado quando há a necessidade de representação de elementos a parâmetros distribuídos.

• C. Certo
• E. Errado

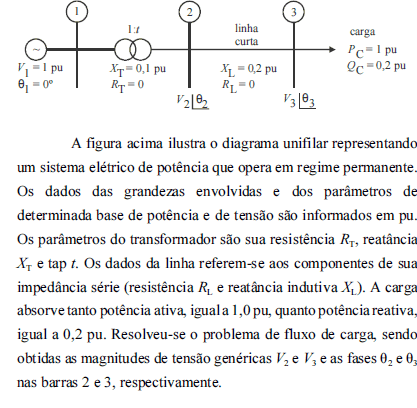

Com base nessas informações, julgue os itens a seguir.

Considerando-se que a carga seja representada por potência constante, caso haja variação do tap t do transformador, não haverá alteração na potência ativa fornecida pelo gerador à barra 2.
