Engenharia Elétrica - Sistema de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013
Com base nessas informações, julgue os itens a seguir.

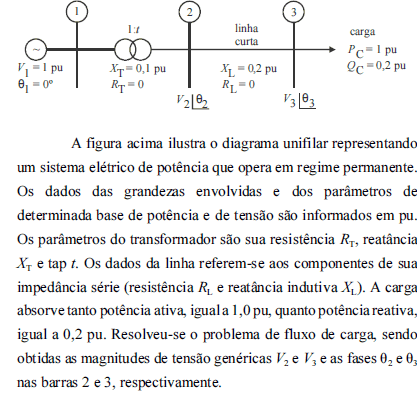

Suponha que, no cálculo do fluxo de carga para a obtenção das tensões nas barras 2 e 3, a carga tenha sido representada por corrente constante. Caso seja acrescentada uma linha em paralelo entre as barras 2 e 3, similar à linha que já existe no sistema, então as tensões nos terminais das linhas em paralelo poderão ser corretamente calculadas resolvendo-se um único sistema linear de equações.
A estabilidade de sistemas de potência é a propriedade que o sistema tem de permanecer em um estado de equilíbrio em regime permanente ou atingir um estado de equilíbrio após ser submetido a uma perturbação. O processo em que a instabilidade de tensão conduz o sistema à perda de tensão em uma parte significativa do mesmo é
Engenharia Elétrica - Sistema de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013
Com relação a componentes simétricos e à representação de sistemas de potência em pu (por unidade), julgue os próximos itens. Para fins de cálculo de valores pu em um transformador trifásico de dois enrolamentos, a impedância base será maior no lado cujo enrolamento apresente maior tensão.
Engenharia Elétrica - Sistema de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013

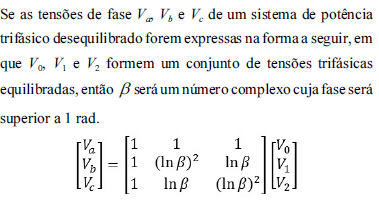

Com relação a componentes simétricos e à representação de sistemas de potência em pu (por unidade), julgue os próximos itens.
UJT.
OPTO-TRIAC.
TRIAC.
DIAC.
SCR.
Um sistema de potência trifásico, composto por uma fonte de tensão de 10 kV, alimenta um motor com reatância X = 0,5 p.u. por meio de uma linha, cuja reatância é de 500 Ω. Foram escolhidas a tensão e a potência de bases de 10 kV e 100 kVA. A reatância do motor por unidade está referida às bases escolhidas. Sabendo‐se que a tensão de linha nos terminais do motor no momento da falta é de 9,0 kV, a corrente de curto‐circuito trifásica nas linhas, em p.u., é igual a
4,0
3,6
3,0
2,3
1,0
Engenharia Elétrica - Sistema de Potência - Fundação para o Vestibular da Universidade Estadual Paulista (VUNESP) - 2013
Um banco trifásico de capacitores, que consiste em três capacitores monofásicos conectados em estrela aterrada, fornece potência reativa de 3,81 [kVAr] quando alimentado por uma fonte trifásica e simétrica, cuja tensão de linha é 220 [V]. Dado que a frequência do sistema é 60 [Hz], assinale a alternativa que apresenta o valor aproximado de cada capacitor monofásico do banco.
4,2 [mF]
2,1 [mF]
420 [ìF]
210 [ìF]
42 [ìF]
Engenharia Elétrica - Sistema de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013
O sistema elétrico de potência representado acima opera em regime permanente com tensão nominal em todas as barras. Todos os dados em pu indicados no diagrama unifilar foram obtidos a partir de uma base de potência de 100 MVA e de tensão no gerador G1 de 10 kV. Para efeito de análise e de cálculos, somente reatâncias devem ser consideradas. Os dados de cada reatância são fornecidos abaixo do símbolo de cada equipamento. No transformador, todas as reatâncias de sequência são iguais, assim como na linha de transmissão (LT) e no gerador equivalente. No gerador G1, a reatância de sequência positiva é igual à de sequência negativa. Com base nessas informações, julgue os itens subsequentes.
Uma falta fase-fase (bifásica) na barra 3, não tem nenhuma influência da reatância de sequência zero do gerador equivalente que está ligado a essa barra.
Engenharia Elétrica - Sistema de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013
O sistema elétrico de potência representado acima opera em regime permanente com tensão nominal em todas as barras. Todos os dados em pu indicados no diagrama unifilar foram obtidos a partir de uma base de potência de 100 MVA e de tensão no gerador G1 de 10 kV. Para efeito de análise e de cálculos, somente reatâncias devem ser consideradas. Os dados de cada reatância são fornecidos abaixo do símbolo de cada equipamento. No transformador, todas as reatâncias de sequência são iguais, assim como na linha de transmissão (LT) e no gerador equivalente. No gerador G1, a reatância de sequência positiva é igual à de sequência negativa. Com base nessas informações, julgue os itens subsequentes.
Se ocorrer uma falta trifásica na barra 2, sem resistência de falta, a magnitude da corrente de falta em pu nessa barra será inferior à corrente de falta trifásica na barra 3, também sem resistência de falta.
Engenharia Elétrica - Sistema de Potência - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013
O sistema elétrico de potência representado acima opera em regime permanente com tensão nominal em todas as barras. Todos os dados em pu indicados no diagrama unifilar foram obtidos a partir de uma base de potência de 100 MVA e de tensão no gerador G1 de 10 kV. Para efeito de análise e de cálculos, somente reatâncias devem ser consideradas. Os dados de cada reatância são fornecidos abaixo do símbolo de cada equipamento. No transformador, todas as reatâncias de sequência são iguais, assim como na linha de transmissão (LT) e no gerador equivalente. No gerador G1, a reatância de sequência positiva é igual à de sequência negativa. Com base nessas informações, julgue os itens subsequentes.
A reatância da LT, em ohms, é igual a 5.
