Questões sobre Subestações e Equipamentos Elétricos

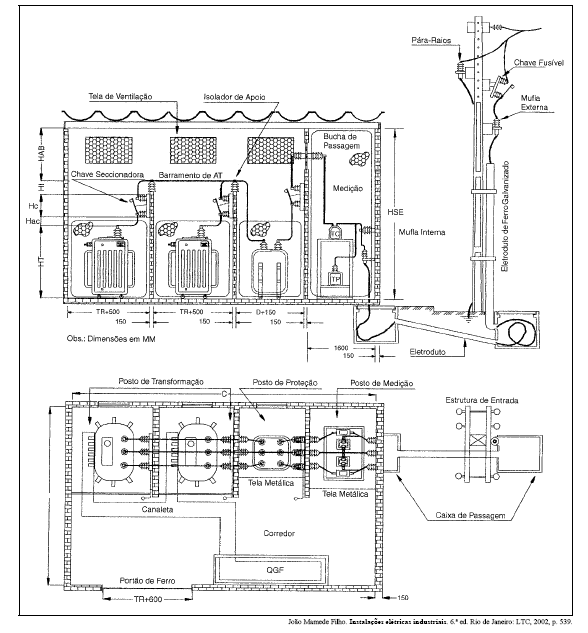

A figura acima mostra as vistas lateral e superior de uma subestação rebaixadora de consumidor industrial. Com relação a essa subestação e ao sistema elétrico industrial a que ela pertence, julgue os itens subseqüentes.

A subestação apresenta chaves seccionadoras tripolares de alta tensão para manobras a vazio e disjuntor tripolar de alta tensão.

• C. Certo
• E. Errado

A figura acima mostra as vistas lateral e superior de uma subestação rebaixadora de consumidor industrial. Com relação a essa subestação e ao sistema elétrico industrial a que ela pertence, julgue os itens subseqüentes.

O disjuntor da subestação pode ser um disjuntor a óleo, que é capaz de realizar manobras com carga e que utiliza uma câmara com óleo para a extinção do arco.

• C. Certo
• E. Errado

A figura acima mostra as vistas lateral e superior de uma subestação rebaixadora de consumidor industrial. Com relação a essa subestação e ao sistema elétrico industrial a que ela pertence, julgue os itens subseqüentes.

Os dois transformadores são trifásicos e estão conectados em paralelo.

• C. Certo
• E. Errado

A figura acima mostra as vistas lateral e superior de uma subestação rebaixadora de consumidor industrial. Com relação a essa subestação e ao sistema elétrico industrial a que ela pertence, julgue os itens subseqüentes.

A subestação é alimentada a partir de um ramal trifásico aéreo. Por outro lado, a alimentação do "QGF" dá-se por meio de canaleta embutida no piso.

• C. Certo
• E. Errado

A figura acima mostra as vistas lateral e superior de uma subestação rebaixadora de consumidor industrial. Com relação a essa subestação e ao sistema elétrico industrial a que ela pertence, julgue os itens subseqüentes.

Os pára-raios instalados na "Estrutura de Entrada" estão conectados em delta, pois isso aumenta a capacidade de absorção de correntes oriundas de descargas atmosféricas.

• C. Certo
• E. Errado

A figura acima mostra as vistas lateral e superior de uma subestação rebaixadora de consumidor industrial. Com relação a essa subestação e ao sistema elétrico industrial a que ela pertence, julgue os itens subseqüentes.

Essa subestação deve possuir uma malha de aterramento à qual devem estar conectadas todas as carcaças metálicas da subestação, sendo que as tensões de passo devem ser mantidas dentro dos limites estabelecidos pelas normas técnicas.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, acerca de manutenção em sistemas de distribuição de energia elétrica.

A manutenção corretiva é realizada para corrigir causas e efeitos de ocorrências constatadas.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, acerca de manutenção em sistemas de distribuição de energia elétrica.

Por meio do procedimento de inspeção, pode ser estabelecida prioridade para a execução da manutenção.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, acerca de manutenção em sistemas de distribuição de energia elétrica.

Pontos sobreaquecidos na rede elétrica aérea são detectados pela equipe de manutenção por meio de binóculos.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, acerca de manutenção em sistemas de distribuição de energia elétrica.

Entre as turmas de manutenção comumente organizadas pelas concessionárias de energia elétrica, incluem-se as turmas de plantão ou emergência.

• C. Certo
• E. Errado
