Questões sobre Subestações e Equipamentos Elétricos

A figura ilustra um condutor, em forma de U, imerso em um campo magnético uniforme, de módulo B, perpendicular ao plano da figura e direcionado para dentro da folha de papel. Uma haste metálica, de comprimento L, foi colocada sobre o condutor formando um circuito fechado. Em seguida, a haste foi posta em movimento com velocidade constante V₀. Considerando que a resistência do circuito é igual a R, assinale a opção que apresenta, respectivamente, o módulo da força eletromotriz induzida no circuito e a corrente induzida.

• A.
• B.
• C.
• D.
• E.

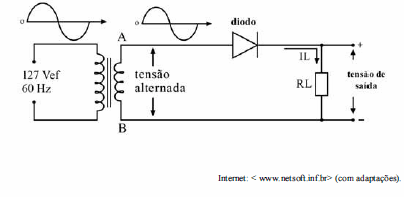

Considerando a figura, que apresenta um conversor cujos componentes são ideais, assinale a opção correta.

• A. A forma de onda na tensão de saída é idêntica à forma de onda no secundário do transformador.
• B. O circuito representa um conversor controlado.
• C. Adicionando-se um capacitor na saída do diodo, em paralelo com a carga, o circuito torna-se um retificador com filtro.
• D. O valor eficaz da tensão de saída é igual ao valor eficaz da tensão no secundário do transformador.
• E. Se o diodo for invertido, a forma de onda no componente RL não sofrerá alteração.

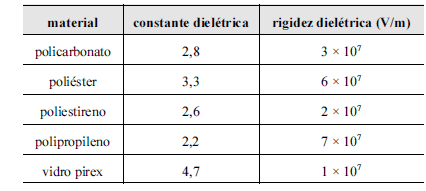

Nessa tabela, estão apresentados os valores da constante dielétrica e da rigidez dielétrica de diferentes materiais. Considerando que um campo elétrico de 16 × 107 V/m cause a ruptura dielétrica do material dielétrico existente entre as placas de um capacitor de placas paralelas, sendo o ar o meio dielétrico, assinale a opção que apresenta corretamente o material que, se colocado entre as placas do capacitor, não apresentará risco de sofrer ruptura dielétrica.

• A. poliestireno
• B. polipropileno
• C. vidro pirex
• D. policarbonato
• E. poliéster

No sistema elétrico há um tipo específico de meio de comunicação de dados denominado Power Line Communication − PLC, no qual se utiliza a infraestrutura do sistema elétrico para a comunicação de dados. Considerando o modelo OSI de sete camadas para a estruturação das redes de comunicação, o PLC é localizado na camada de

• A. Aplicação.
• B. Enlace de dados.
• C. Rede.
• D. Sessão.
• E. Transporte.

Deseja-se que um fio condutor possua resistência de 15 Ω. Sabe-se que as características do condutor são:

− seção quadrada, de lados iguais a 1 mm.

− resistividade: 1,5 × 10⁻⁸ Ω . m.

Desta forma, o comprimento do fio deverá ser, em m, igual a

• A. 1.
• B. 10.000.
• C. 100.
• D. 1.000.
• E. 10.

Acerca dos disjuntores e seccionadores, considere:

I. A principal função dos disjuntores é interromper correntes de falta de forma rápida, com o intuito de limitar os danos causados aos equipamentos dos sistemas elétricos.

II. Chaves fusíveis têm como função permitir a manobra em carga, de ramais e redes de distribuição de energia elétrica, bem como isolar esses componentes durante eventos de curto-circuito.

III. Seccionadores podem ser empregados para isolar componentes do sistema de modo que seja possível efetuar tarefas de manutenção nesses componentes.

Está correto o que consta em

• A. I, apenas.
• B. II, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II e III.

Quando da ocorrência de uma falta dupla-fase a jusante de seu ponto de instalação, o religador

• A. permanece continuamente desligando e religando o circuito de distribuição (também a jusante), até que não ocorram mais atuações dos elementos de sobrecorrente, independentemente da falta ser transitória ou permanente.
• B. irá efetuar o trip de seu disjuntor apenas se for detectada que a falta é permanente. Após um certo tempo, o religador fecha novamente o disjuntor, mantendo-o alimentando a falta, e forçando a queima de algum fusível.
• C. irá atuar, pois se trata de um dispositivo apenas de manobra e não de proteção, e seu disjuntor é dimensionado para ser manobrado em carga.
• D. não irá atuar, pois se trata de um dispositivo apenas de manobra e não de proteção, e seu disjuntor não é dimensionado para ser manobrado em carga.
• E. efetua o trip de seu disjuntor de forma instantânea ou temporizada no momento da falta. Após um certo tempo, o religador pode ordernar o fechamento do disjuntor para reenergizar o circuito, dependendo da magnitude, do tipo de falta detectada e da quantidade de religamentos já efetuada

Pode-se dividir as configurações de barra de subestações em dois grandes grupos: o primeiro grupo, das configurações com conectividade concentrada; e o segundo grupo, das configurações com conectividade distribuída. Com relação a essas configurações de barra,

• A. barra simples é uma das mais simples configurações de barra e pode ser utilizada em subestações de pequeno porte em média e alta tensão.
• B. a configuração de anel simples é concebida de modo a eliminar a necessidade de recomposição, por meio dos disjuntores fora de serviço, quando da manutenção dos seus disjuntores em serviço.
• C. a configuração de barra dupla com disjuntor e meio é empregada em subestações de pequeno e médio portes em virtude do seu custo reduzido.
• D. a configuração de barra principal e transferência é utilizada para que as manobras sejam realizadas com o desligamento das barras, liberando os disjuntores simultaneamente.
• E. barra dupla com disjuntor duplo é empregada em subestações que possuem elevado número de bays e baixa capacidade de potência por bay.

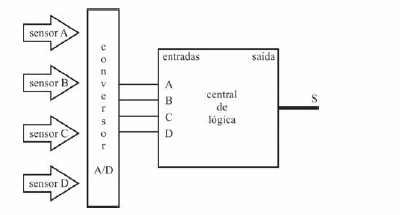

Um sistema de monitoramento de embalagem de produtos alimentícios verifica a temperatura em 4 pontos por meio dos sensores A, B, C e D identificados na figura precedente. Caso a saída S da central de lógica seja 0, o produto estará fora dos padrões e deverá ser descartado.

Com base nessas informações, julgue os próximos itens.

Caso a central de lógica seja construída usando-se transistores da família MOS, o circuito lógico deverá ser manuseado com maior cuidado, uma vez que esses transistores são mais suscetíveis à queima por eletrostática que os da família TTL.

• C. Certo
• E. Errado

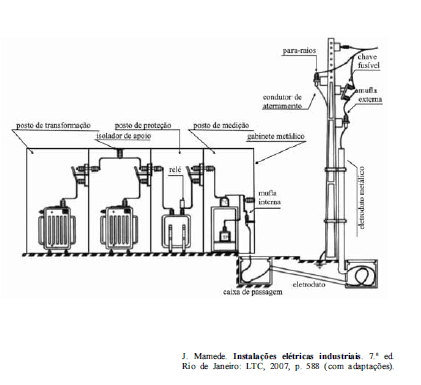

Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue os itens a seguir.

O gabinete metálico deve estar aterrado com malha exclusiva e ser eletricamente independente da malha de terra da subestação.

• C. Certo
• E. Errado
