Questões sobre Subestações e Equipamentos Elétricos

Com relação a disjuntores de potência, julgue os itens subsecutivos. Ao ser considerada a utilização dos equipamentos para uma mesma classe de tensão, conclui-se que os disjuntores com isolação a SF6 têm menor capacidade de interrupção que os disjuntores a grande volume de óleo.

• C. Certo
• E. Errado

Julgue os itens que se seguem, a respeito de subestações e seus diversos componentes. O relé pode ser utilizado para atuar diretamente no dispositivo de destravamento da mola do disjuntor, para proteger um sistema quando uma falha for detectada.

• C. Certo
• E. Errado

Com relação a disjuntores de potência, julgue os itens subsecutivos. Na especificação sumária de um disjuntor a pequeno volume de óleo (PVO), é necessário informar a tensão suportável de impulso, em kV. Caso a opção seja por disjuntor PVO com montagem fixa, é dispensada a especificação da capacidade de interrupção nominal, em kA, do disjuntor. Mas, se a opção for com montagem extraível, a especificação da capacidade de interrupção nominal é obrigatória.

• C. Certo
• E. Errado

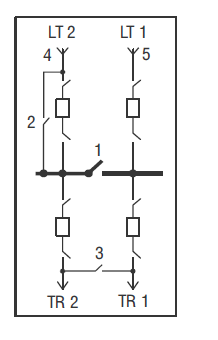

A figura acima ilustra configuração típica de uma subestação de sistemas elétricos de potência. Na entrada da subestação, há duas linhas de transmissão (LT1 e LT 2). O esquema evidencia que, mediante adequadas conexões das chaves seccionadoras na subestação, são alimentados dois transformadores de potência (TR 1 e TR 2).

A partir dessas informações, julgue os próximos itens.

A configuração da subestação é do tipo barra principal mais barra de transferência.

• C. Certo
• E. Errado

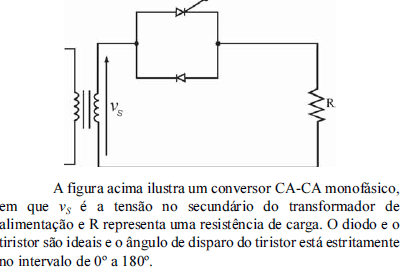

Acerca desse e de outros tipos de conversores, julgue os itens de 67 a 70.

O conversor mostrado, também conhecido como controlador unidirecional, é apropriado somente para cargas de baixa potência, tais como aquecimento e iluminação.

• C. Certo
• E. Errado

Acerca desse e de outros tipos de conversores, julgue os itens de 67 a 70.

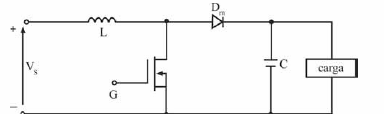

A figura abaixo ilustra um conversor CC-CC em que a tensão de alimentação Vs é superior à tensão na carga.

• C. Certo
• E. Errado

Um wattímetro, devidamente calibrado, foi instalado para monitorar a potência entregue a um motor trifásico industrial operando a plena carga. A potência medida foi de 1,1 kW. Sendo a potência nominal 1 cv, as perdas totais, em watt, registradas para o motor em análise valem, aproximadamente,

• A. 364.
• B. 125.
• C. 470.
• D. 227.
• E. 150.

O estado de operação e falha de um equipamento elétrico reparável é representado na forma de um modelo a dois estados de Markov (diagrama de estado) conforme figura apresentada acima. Nesse diagrama, λ e μ são a taxa de falhas e a taxa de reparos do equipamento, respectivamente, ambos com valores constantes. O tempo médio para falhas (MTTF) para esse equipamento foi apurado como igual a 10 anos, e o tempo médio para reparo (MTTR), igual à fração 1/365 anos.

A partir dessas informações, julgue os itens que se seguem.

Considerando 300 unidades similares desse equipamento em operação, 40, em m¨¦dia, falham durante um per¨ªodo de 10 anos.

• C. Certo
• E. Errado

Acerca das subestações e dos equipamentos elétricos utilizados em sua operação, julgue os itens a seguir. O para-raios é um dispositivo de proteção contra surtos de tensão, como, por exemplo, as sobretensões devido às manobras de equipamentos. O desenvolvimento de resistores não lineares de óxido de zinco permitiu a fabricação de para-raios desprovidos de centelhadores.

• C. Certo
• E. Errado

Acerca das subestações e dos equipamentos elétricos utilizados em sua operação, julgue os itens a seguir. Os acionamentos dos disjuntores de subestações podem ser monopolares ou tripolares. O acionamento dos disjuntores pode ocorrer, por exemplo, por meio de solenoide, mola e ar comprimido.

• C. Certo
• E. Errado
