Questões sobre Subestações e Equipamentos Elétricos

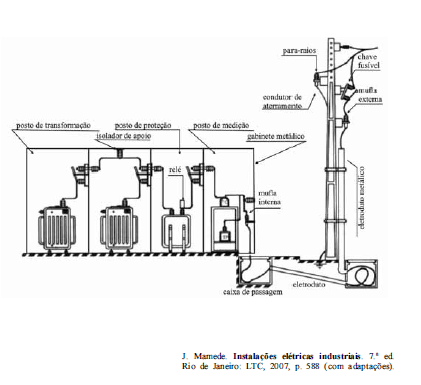

Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue os itens a seguir.

Se, no posto de medição, o transformador de corrente (TC) for especificado para uma corrente 100-5, e se a corrente do circuito da carga for de 70 A, então a corrente, no secundário do TC, será de 3,5 A.

• C. Certo
• E. Errado

Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue os itens a seguir.

A mufla é um tipo de terminal primário que serve para garantir a deflexão do campo elétrico.

• C. Certo
• E. Errado

Acerca de malhas de terra em subestações, julgue os próximos itens. A adição de uma camada de brita, na malha de terra de uma subestação, aumenta o isolamento dos operadores e reduz as tensões de passo.

• C. Certo
• E. Errado

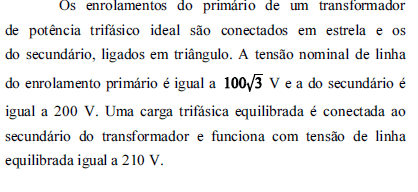

Com base nessas informações, julgue os itens a seguir.

Se um equipamento monofásico conectado a uma das fases for desligado, fazendo que a carga trifásica passe a funcionar de forma desequilibrada, absorvendo potência total de 630 kW e com fator de potência unitário em cada fase, então a corrente em cada fase da carga terá magnitude igual a 1 A.

• C. Certo
• E. Errado

A respeito de motores elétricos de indução e de circuitos de distribuição para instalações de força motriz, julgue os próximos itens. Fusíveis de ação retardada e chaves magnéticas com relés térmicos são dispositivos utilizados, entre outras funcionalidades, para proteger motores contra sobrecarga e curto-circuito.

• C. Certo
• E. Errado

Considerando um sistema de distribuição com arranjo radial simples que opere com regulação de tensão elevada (tensão baixa em relação à nominal) em determinado ponto da rede elétrica, julgue os itens subsequentes, relativos a arranjos de circuitos em sistemas de distribuição de energia elétrica. O uso de um único banco de capacitor shunt no local da rede de distribuição em que é registrada alta regulação de tensão poderá ser adequado para a correção de tensão, por exemplo, para elevá-la ao nível próximo do valor nominal; no entanto, esse equipamento não tem capacidade de realizar regulação de tensão, devendo, para essa finalidade, ser utilizado outro equipamento.

• C. Certo
• E. Errado

Julgue os itens que se seguem, a respeito de subestações e seus diversos componentes.

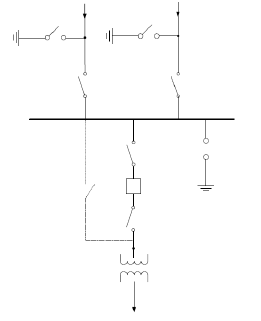

O arranjo de subestação ilustrado na figura a seguir permite alimentar a subestação pelas duas entradas simultaneamente. Caso apenas uma alimentação seja utilizada, a transferência de fonte entre as entradas ocorrerá sem desligamento da carga.

• C. Certo
• E. Errado

Julgue os itens que se seguem, a respeito de subestações e seus diversos componentes. Em um transformador de força com núcleo imerso em óleo mineral, o óleo possui as funções de resfriar o transformador e isolar os condutores, evitando, assim, a formação de arco entre eles.

• C. Certo
• E. Errado

Julgue os itens que se seguem, a respeito de subestações e seus diversos componentes. Os transformadores de corrente (TC), cujo enrolamento secundário alimenta instrumentos de medição, proteção ou controle, são classificados de acordo com sua construção mecânica. O TC do tipo janela, por exemplo, não possui enrolamento primário próprio.

• C. Certo
• E. Errado

Julgue os itens que se seguem, a respeito de subestações e seus diversos componentes. A depender da diferença de potencial aplicada aos para-raios, estes podem funcionar como isoladores ou condutores.

• C. Certo
• E. Errado
